Laser Beam sistema de alarma con batería recargable para Laser (9 / 10 paso)

Paso 9: Como armar la LDR y unidad de alarma

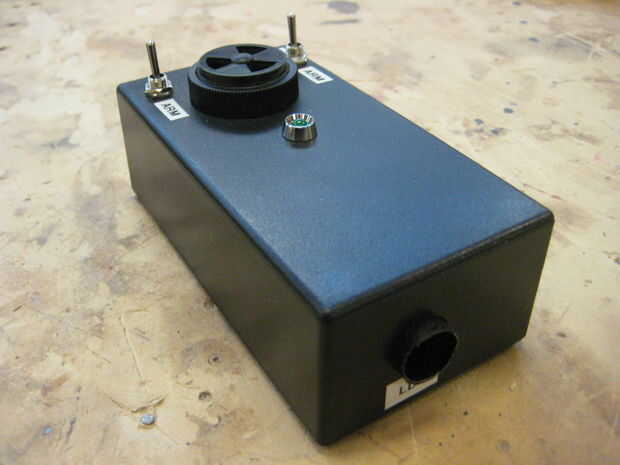

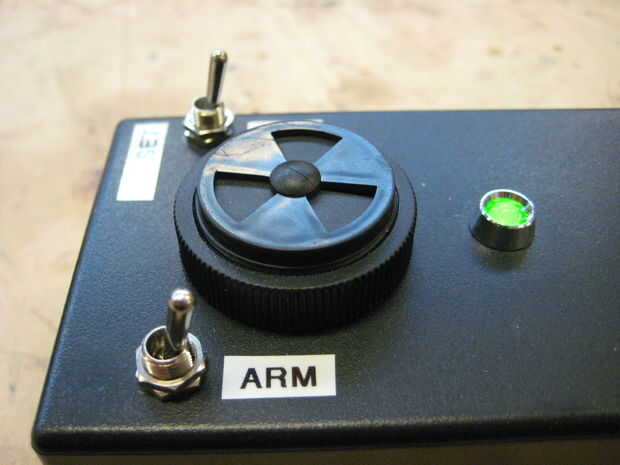

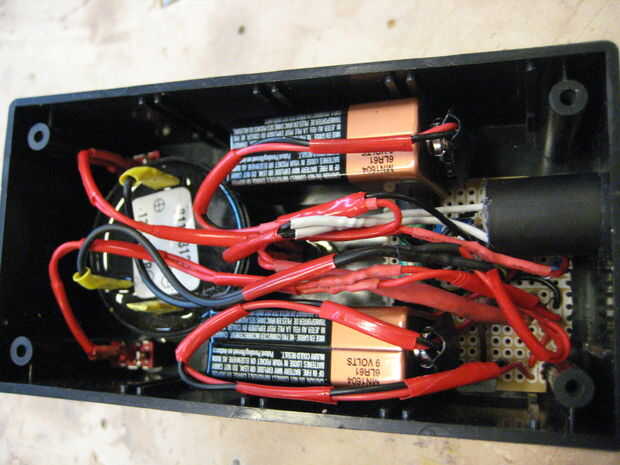

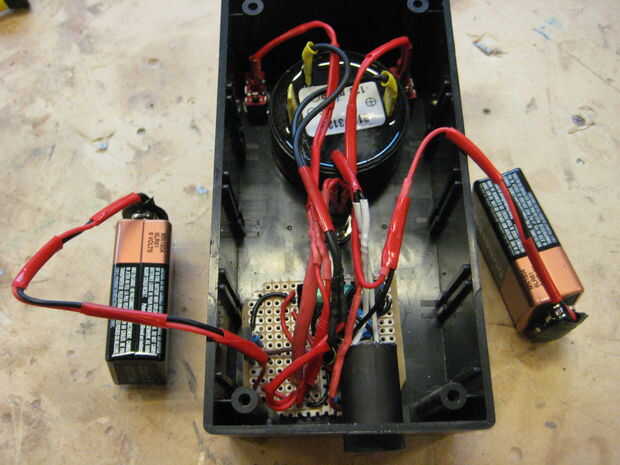

Esta caja es considerablemente más grande porque tenía que montar una alarma bastante grande y dos pilas de 9 voltios. Quité el LED desde el lado LDR del circuito porque no es necesario pero guardé el LED desde el lado de alarma porque debe estar allí. Había montado en la caja para que le ilumina cuando se activa la alarma. También actúa como un indicador de batería baja improvisado. Si la luz del LED, pero la alarma no suena, sé que la batería debe ser débil.

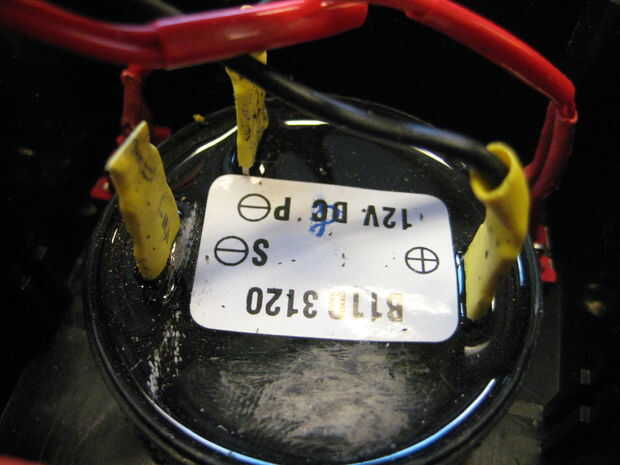

La alarma que yo también tenía la función hacer una pulsación sonido en lugar de un solo tono que era fresco y también me permite tener cierto control sobre el volumen de la alarma. La alarma que elegí es clasificada en un muy fuerte 120Db a 12 voltios, pero Im utilizando sólo una pila de 9 voltios y sólo 6 de los voltios que sea a la alarma, tan Im audiencia sobre 60 dB que es bastante ruidoso en una batería llena.

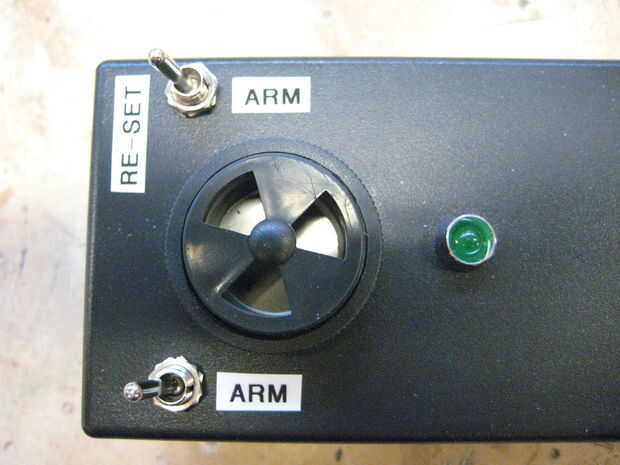

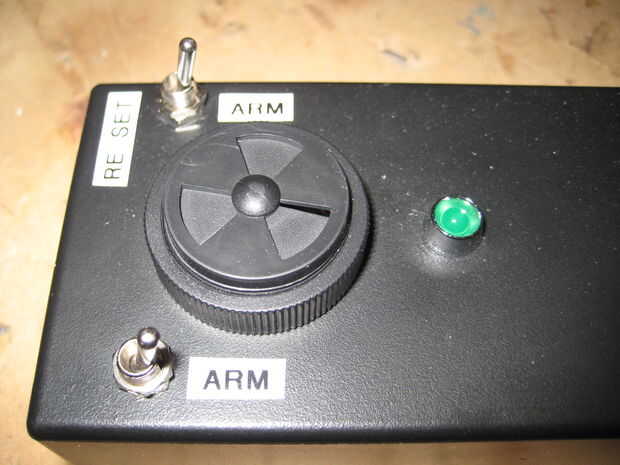

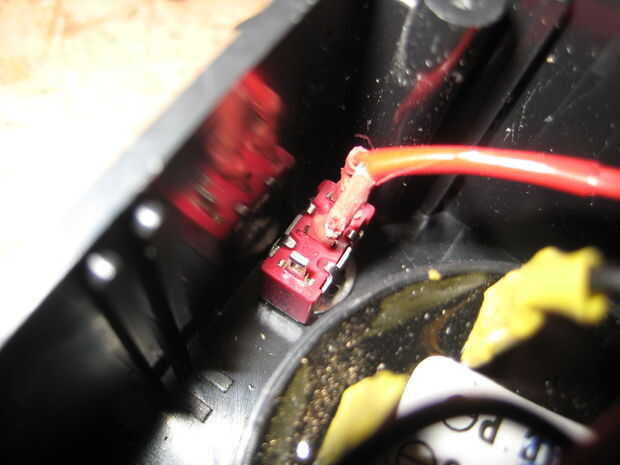

El interruptor en la parte superior izquierda enciende la LDR la mitad del circuito y el de la extrema derecha se convierte / re-establece la alarma.

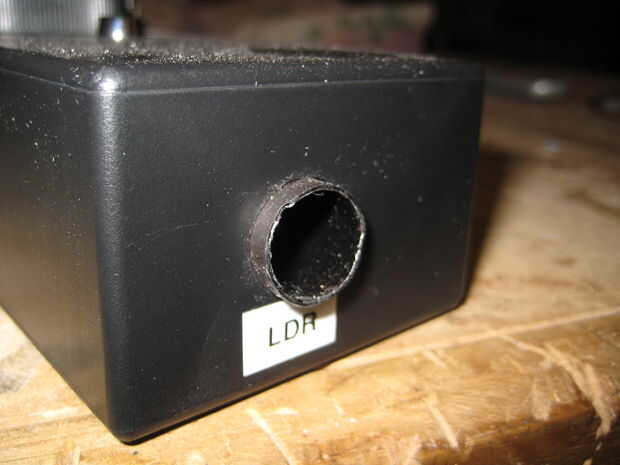

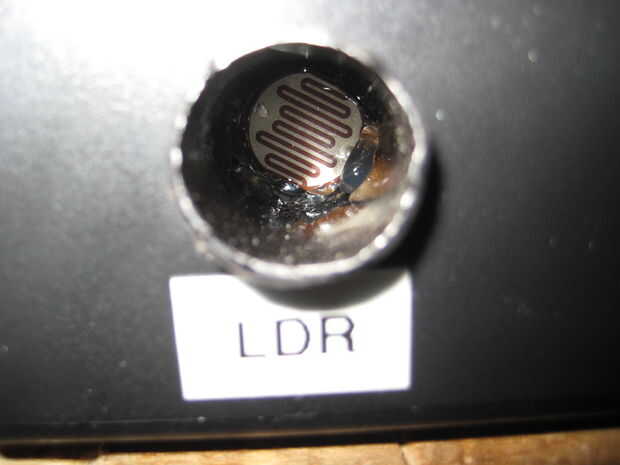

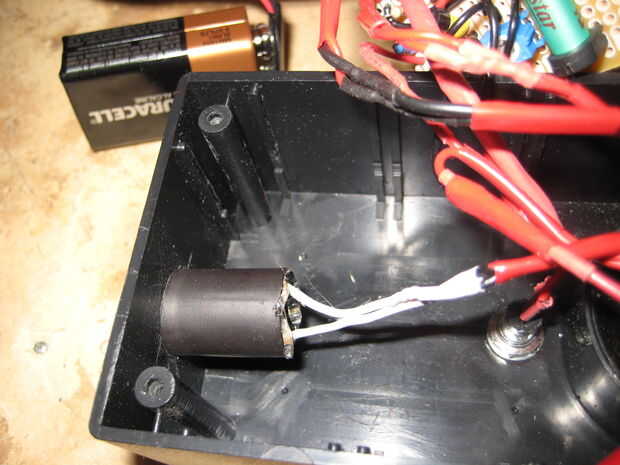

También puede ver lo que me refería utilizando un tubo como un protector de luz para el LDR, funciona muy bien y permite que el sistema es muy sensible.

http://www.youtube.com/watch?v=kxvch0Lu3os&feature=channel_page

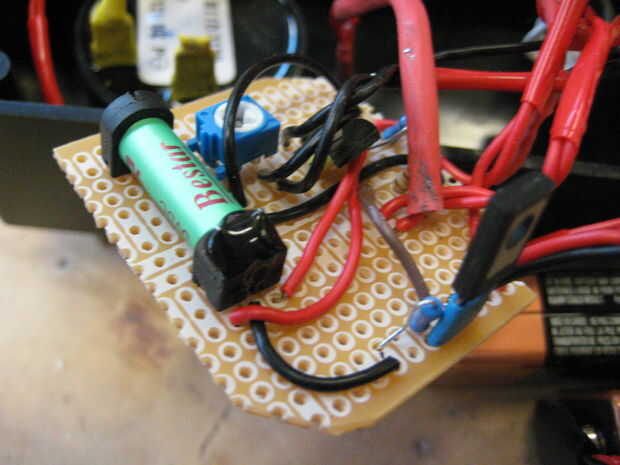

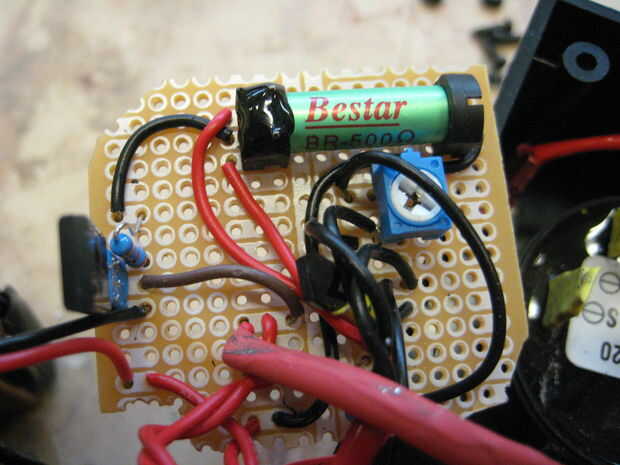

No puedo darle una explicación paso a paso de cómo soldar todo porque hay tan muchas posibilidades además de no tomar fotos ni video de mi para soldar todos los componentes. De todas formas echa un vistazo a las fotos para ver más de cerca.
