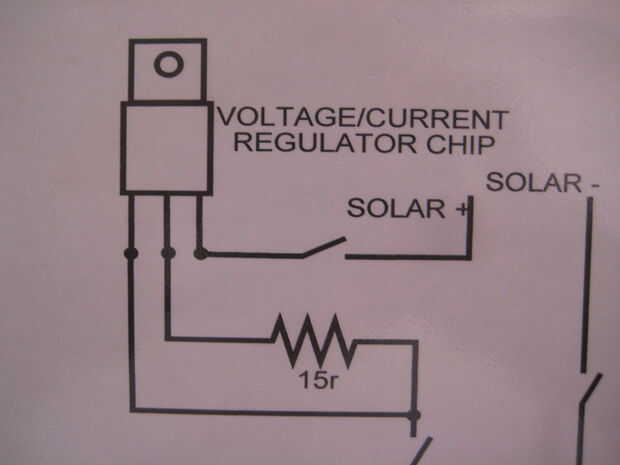

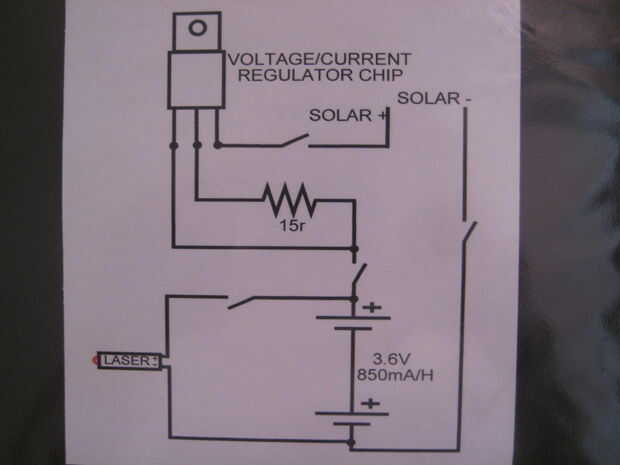

Paso 3: Elegir la resistencia correcta para el trabajo con el LM317T
OK, un acumulador conectado a un panel solar siempre se recargará mientras el panel solar produce más tensión de lo que es el valor de la batería. Por ejemplo la batería de mi 3,6 voltios se recargará mientras la tensión de 4 voltios y por encima de. Mi panel solar produjo una saludable 10 voltios por lo es bueno; Que no deba preocuparse de no tener suficiente voltaje. Qué necesito para tener cuidado con es actual.
Un montón de corriente cargará la batería muy rápidamente pero causará sobrecalentamiento y matará la batería rápidamente. Muy poco corriente y la batería se cargará muy lento o no.

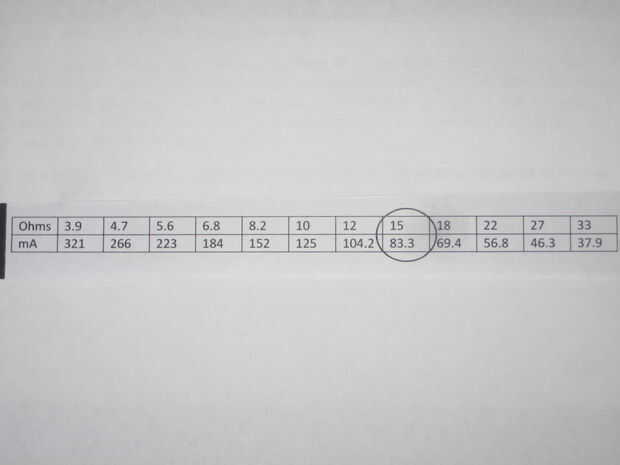

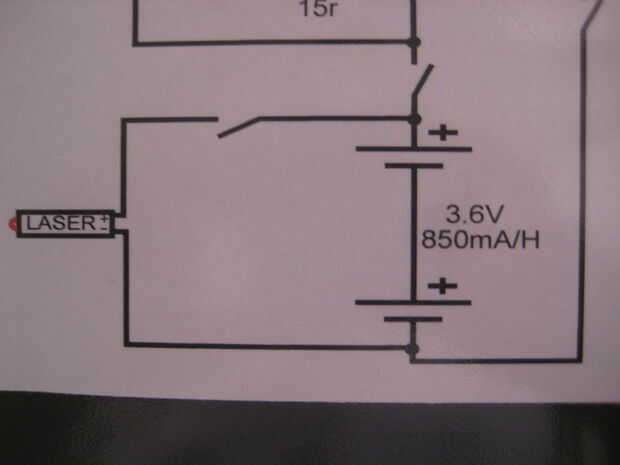

Una regla general es que el flujo óptimo de corriente que debe tratar de mantener es el 10% de la corriente de salida de las baterías. Por ejemplo mi batería era 850mA/H (850 miliamperios por hora). Por lo tanto, es el 10% de 850... 850/10 = 85. En este caso el número mágico es 85mA. Queremos que nuestro panel solar para producir una salida de no más de 85mA por hora. Para ello debemos elegir una resistencia que funcionan con el chip LM317T que nos dará ese nivel de control. Para ello necesitamos esta tabla:
Mira la cuarta imagen de la tabla. Puede que necesite ver a tamaño completo para verlo claramente.
Qué es encontrar su valor mágico de 10%, coinciden con el valor actual más cercano en la tabla (fila inferior) y mirar el valor por encima de él y que le dará un valor de resistencia. Es este valor de resistencia que le dará el flujo de corriente que necesita. En mi caso el valor más cercano en la tabla que emparejó para arriba con el mio fue 83.3mA. Encima es de 15 ohmios. Es como obtuve el valor de mi resistencia. Usted puede conseguir el mismo u obtendrá una diferente, todo depende de la batería que usas. Si usted necesita cualquier ayuda con este mensaje solo me o deja que un comentario y te responderemos cuanto antes.
