Laser-corte AirCasting Sensor (5 / 7 paso)

Paso 5: Montaje de los módulos

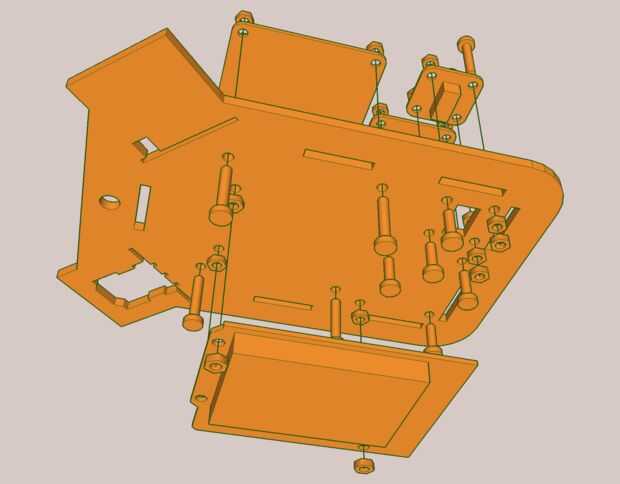

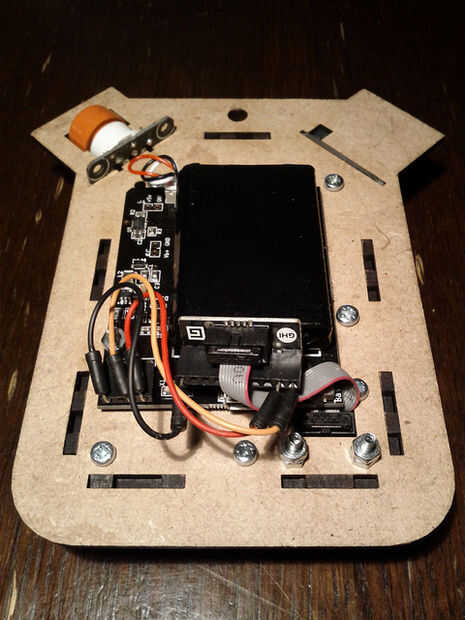

Compruebe los cortes y grabado en la placa base para ver cómo encajan los módulos sobre él. La batería va al lado opuesto. Insertar los pernos en la orientación correcta y el orden puede ser un poco complicado. Abra el archivo AirCasting_Gadgeteer_Assembly.skp en Sketchup para obtener una versión interactiva del plano de montaje. Los tornillos más largos son M3 x 16 mm, el más corto los M3 x 10 mm. Los cables de manitas pueden añadirse después del montaje, con dos excepciones: el cable a la batería tiene que ser insertado en el agujero cuadrado, y el cable del botón tiene que ser enchufado en el módulo de botón antes de montar, el conector que va en el mismo agujero cuadrado.

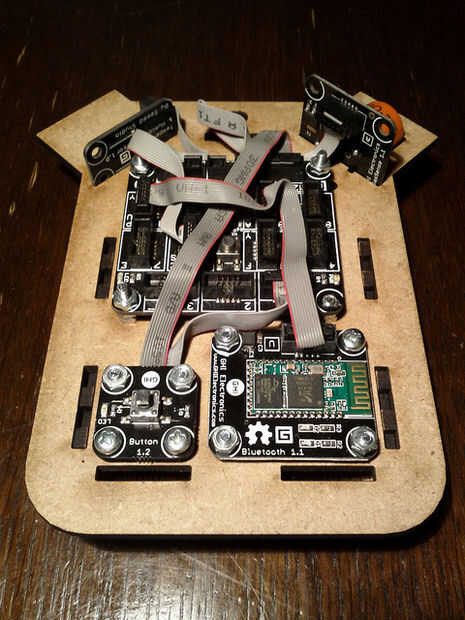

Los dos sensores se insertan verticalmente en los recortes de la parte superior (grabada). Tenga cuidado de no para romperlas. Una vez que todos los módulos están en su lugar, ellos (otra vez) de alambre como se muestra en el paso 2. Soldar los cables del tres puente a la batería (5V, 3V3, GND) y conectarlos a la batería de LiPo.

Una pequeña nota al margen: MSR recientemente donó modelos 3D con licencia CC de muchos módulos de manitas (ver http://gadgeteer.codeplex.com/SourceControl/latest > principal > modelos 3D > MSR). Vienen en un formato llamado paso que parece requerir un comercial Sketchup extensión. Si puede convertir paso a SKP o STL, por favor considere convertir y subir a Thingiverse. Sin embargo, también es muy fácil de dibujar tu propia, realizada aquí. No dude en reutilizar los tuercas y tornillos, también.
