Paso 3: Vector archivo

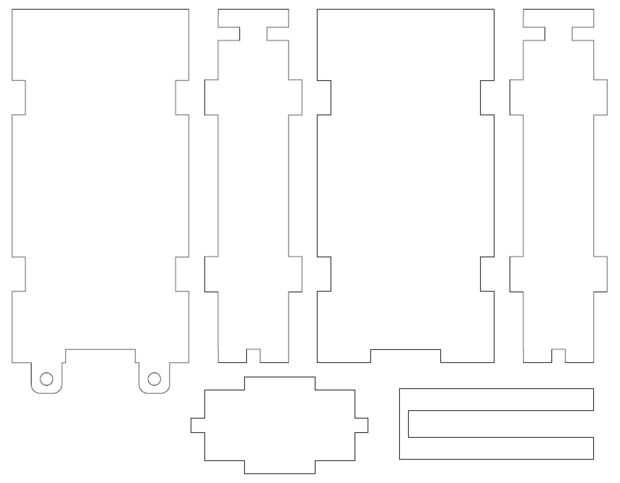

Juntas de caja de diseño con software de vectores
Después se realiza el diseño básico, es el momento de hacer los dibujos exactos con un software de vectores (libre + opensource:inkscape). Para unirse a las paredes del recinto uno al otro, nos fuimos con un método básico caja de empalme / empalme del dedo , donde usted corta sus paredes con bordes cuadrados de rompecabezas que encajan perfectamente. Si usted planea en tener los bordes al ras de la caja, usted necesitará saber la profundidad exacta de tu hoja de acrílico de antemano, conocer la profundidad a las articulaciones. Para nuestro recinto nos fuimos con el acrílico transparente de 3/16 de pulgada - principalmente porque proporcionan más área de pegado de acrílico de 1/8 de pulgada y sentía menos abultado que el acrílico de 1/4 de pulgada.
No te olvides de agregar bridas con agujeros, para que pueda montar el recinto a una estructura estable.
Por cierto: hay opciones de software - como BoxMaker - hacia fuera allí que le permiten generar fácilmente las articulaciones de la caja. Para más flexibilidad y necesidades personalizadas, usted será mejor dibujar su propio diseño.

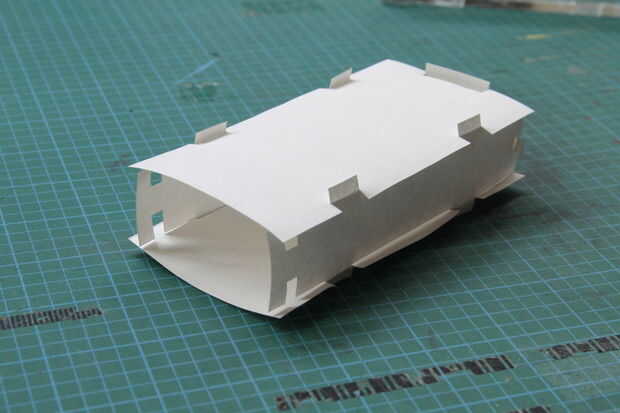

Prototipo de papel
Una vez hecho el diseño, sin duda no duele para imprimir una versión en papel de su diseño de caja, sólo para asegurarse de que poner todas las articulaciones del dedo en la posición correcta.
Corte del laser

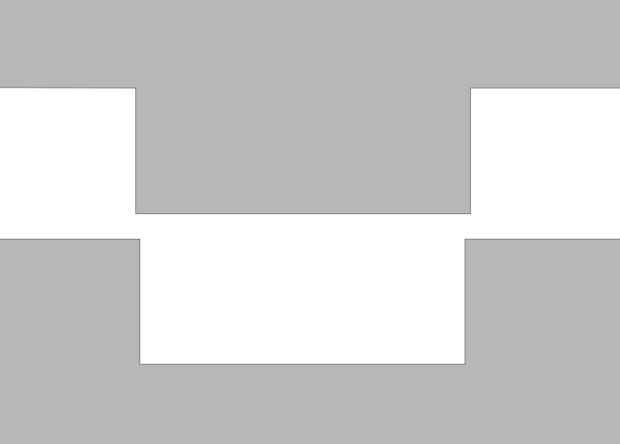

Algo hemos aprendido más tarde en el proceso pero debe ser mencionados aquí: contrariamente a otras máquinas CNC, cortadoras láser cortan exactamente en la línea que significa que obviamente el ancho del haz láser se corte parte de su material - llamado el "corte de láser". Si usted quiere terminar con las articulaciones de los dedos apretados, deberás hacer tus pestañas un poco más grandes y sus ranuras un poco más pequeño en el diseño de vectores (ver aquí). Que terminamos de afinar la colocación exacta en un par de rondas iterativas de láser-ensayos y pruebas de ensamble.
Si se las arregló llegar a las articulaciones perfectamente apretado-que se sienta, tenga en cuenta: usando el mismo diseño más adelante otra vez, posiblemente con un cortador láser diferentes (del mismo modelo aunque) o no garantizan un ajuste de enfoque láser diferente, obtendrás los mismos resultados.
