Láser corte cartón nómada de prueba de espacio (4 / 4 paso)

Paso 4: Montaje Nomad

1. Cada uno de los archivos EPS importados en CorelDraw en preparación para el corte por láser.  Se adjuntan los archivos de CorelDraw.
2. Usé el cortador del laser para cortar cada hoja.  Utilicé la configuración de asignación de color en las preferencias de impresión para el cortador del laser sólo cortar las líneas azules (parte esquemas) y no graba los números rojos en los archivos de diseño.  No grabado los números dramáticamente reducido el tiempo para cortar las piezas; sin embargo, hacía falta que cuidadosamente numero las partes con un lápiz antes de retirar las partes cortadas de la cortadora láser. Utilicé un cortador del laser Epilog Helix 45 vatios en TechShop para cortar las piezas.  Los valores de corte de vectores utilizados fueron: velocidad 25, potencia 40, frecuencia 500 Hertz.
3. Después de cortar todas las piezas, I poner la varilla en un tornillo de banco y deslizarse cuidadosamente cada parte en orden a la varilla con cola blanca en el medio.  Encontré que obtuve los mejores resultados haciendo unos seis rebanadas a la vez y esperar que el pegamento sostener antes de hacer el siguiente grupo de rebanadas.  Antes de poner cualquier rebanadas de la varilla, pongo una pequeña cantidad de pegamento en la parte inferior de la barra donde los cortes inferiores se sentarían para asegurar que la barra se pega al modelo.  También puse una pequeña cantidad de pegamento en la parte superior de la varilla antes de agregar el último rebanadas para la antena.  El montaje y pegado de todas las rodajas toman unas tres horas.  Después de seco el pegamento, quité cuidadosamente el modelo de la pinza sujetadora y el corte de la parte de la varilla sobresale de la parte inferior con un par de cortadores de alambre.

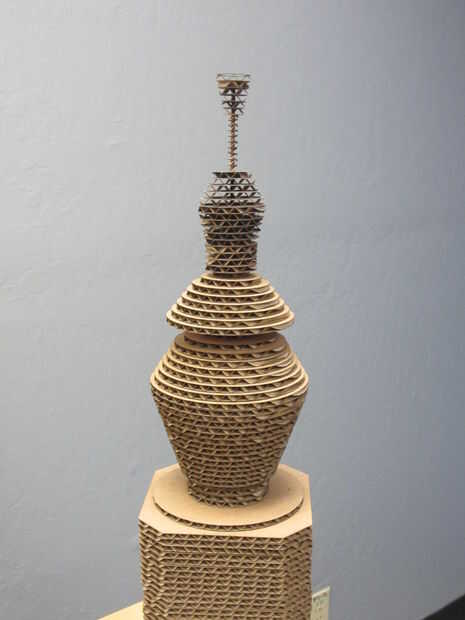

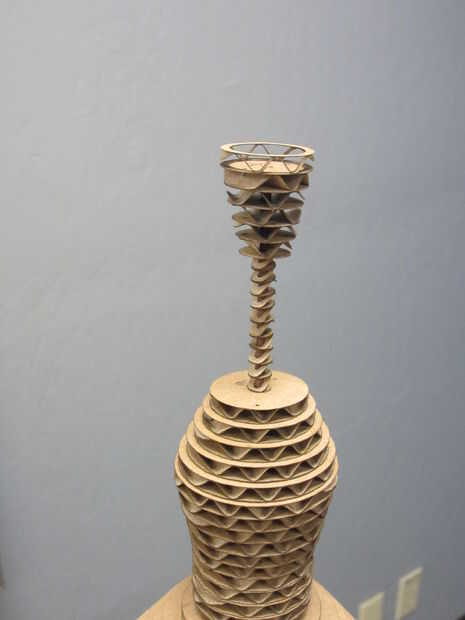

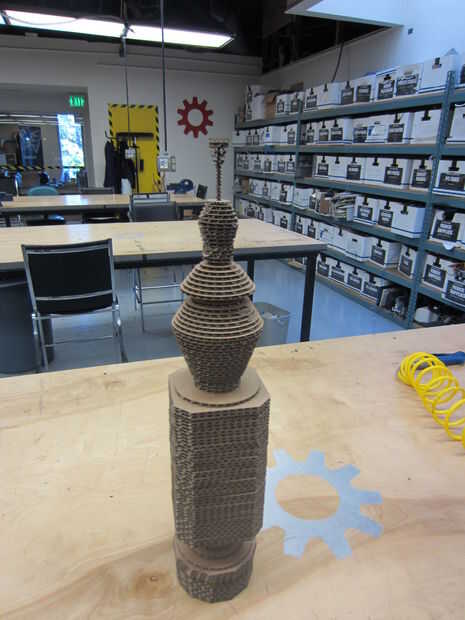

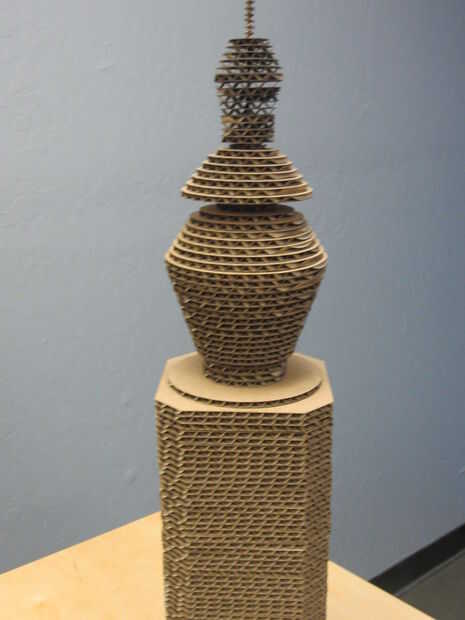

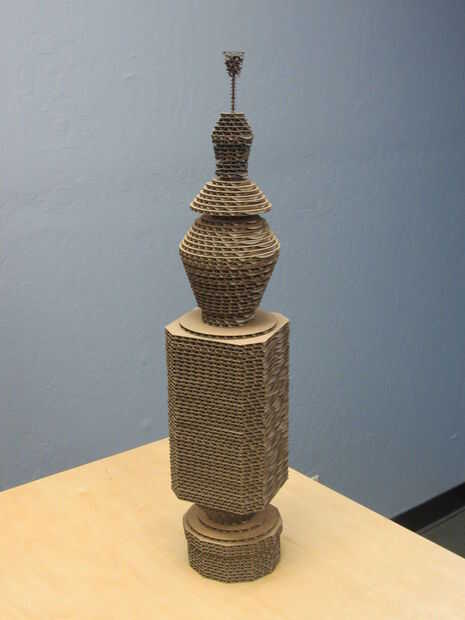

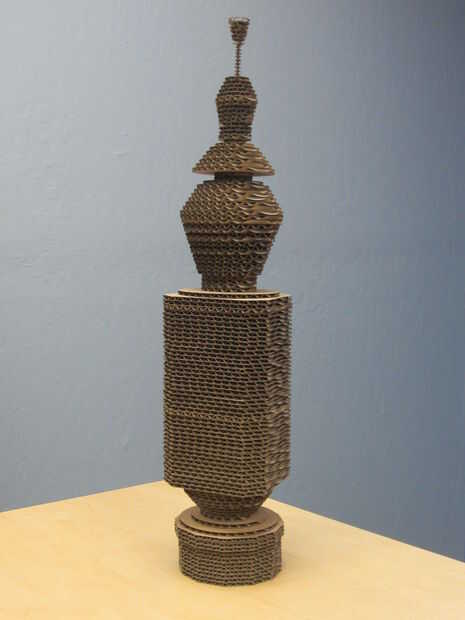

Voila! El modelo terminado se muestra en las fotos para este paso.
