Paso 2: Diseño en CAD

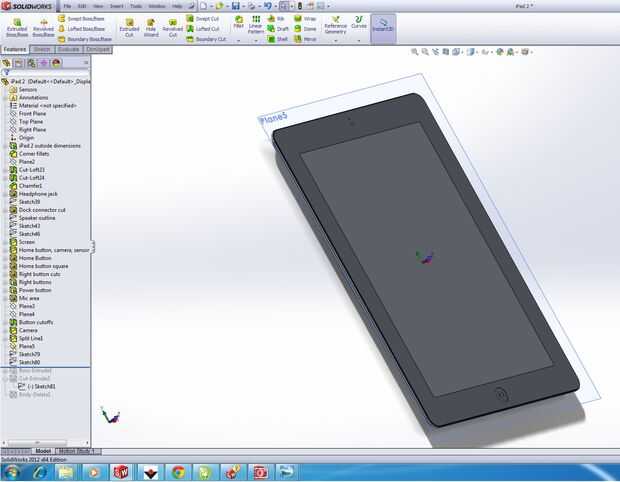

-Es más fácil comenzar con un modelo CAD del iPad. He encontrado uno bueno en www.GrabCad.com.
-Introducir un plano sobre la superficie delantera del iPad.
-Crear un dibujo en el plano que usted acaba de hacer.
-Utilizar la herramienta convertir entidades para agarrar los bordes externos del iPad. Quiero acabar con un esbozo de contorno del iPad. Cerrar el dibujo una vez que tengas el contorno.
-Crear un dibujo nuevo en el mismo plano.

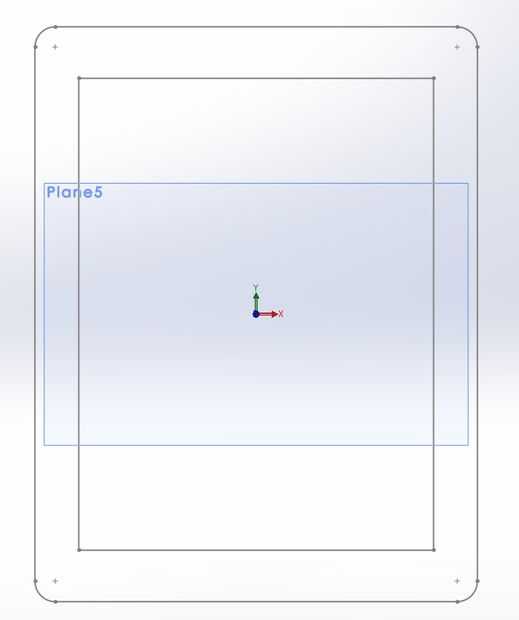

-Utilizar la herramienta convertir entidades para agarrar el contorno de la pantalla del iPad. Cerrar el dibujo una vez que tengas el contorno. Ocultar el cuerpo del iPad, y debe tener los 2 bocetos que se muestra en la segunda foto.

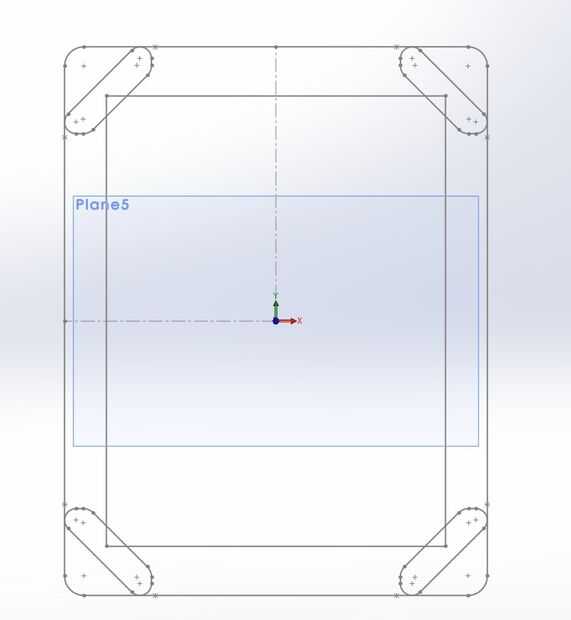

-Esbozo de una ranura en una de las esquinas como se muestra en el cuadro 3. La ranura permite la esquina de iPad pasar a través de la piel. La ranura en el otro lado del espejo y entonces ambas ranuras en la parte inferior del espejo. Debe tener 4 ranuras.
-Crear una entidad de compensación desde el contorno del iPad que es 0,6 más grande. Este será el borde exterior de la funda de cuero.

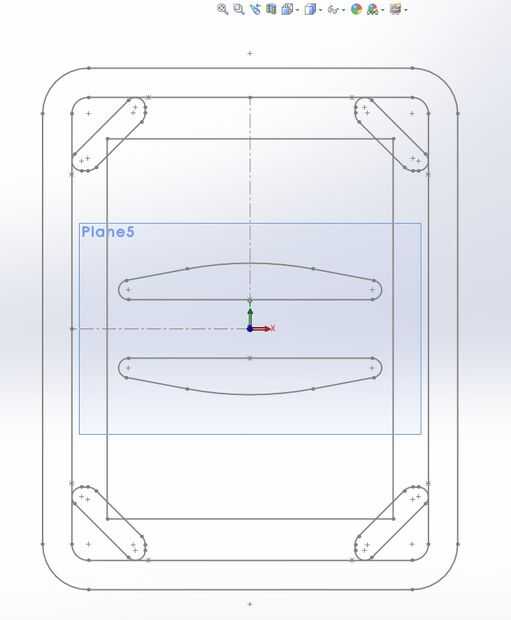

-Dibujar los recortes para el mango. Dibujar un recorte encima de la línea central y luego reflejarlo a través de la línea central.

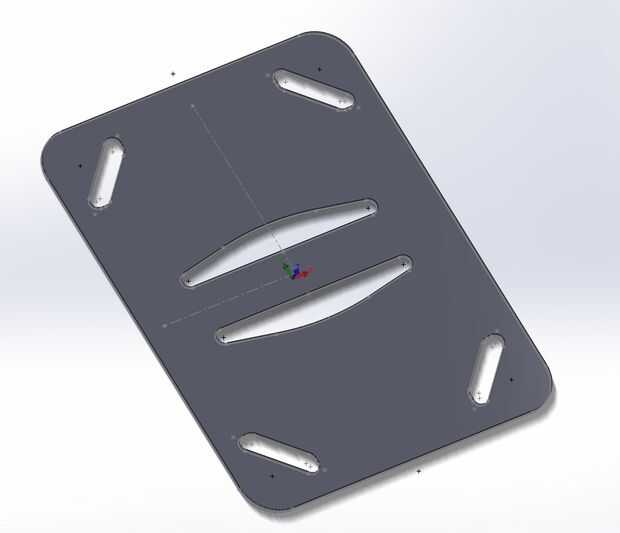

-Ocultar todo excepto el contorno de la piel, los recortes y el bosquejo de la manija. Crear un dibujo a partir de estos bocetos. Asegúrese de que el dibujo está a escala 1:1 y exportarlo como un archivo dxf.
