Laser-corte llevar Bender (1 / 4 paso)

Paso 1: Modificar o crear la obra de arte

Saltar este paso si estás contento con los dos conducen distancias proporcionadas (0,4" y 0,5") y no quiero personalizar el bender con su nombre o logo.  (Si está utilizando un controlador de impresión que no sean de Epilog, puede que necesite modificar el arte para distinguir raster vs vector.)

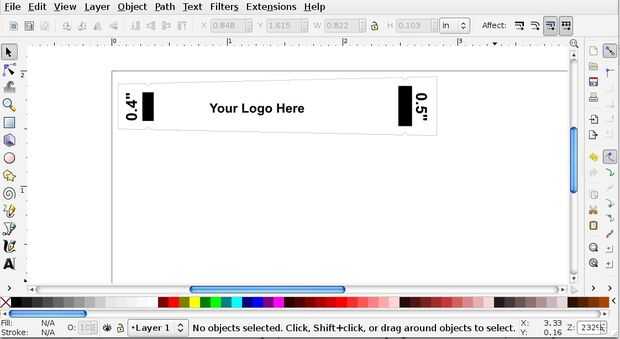

Cargar el archivo SVG en Inkscape (o PDF en otro programa como Corel Draw) y agregar su propia insignia, nombre o mejoras.  Las ranuras y los espacios funcionan bien para componentes axiales 1/4W y de tamaño similar.

Tenga en cuenta que a menos que obtenga lujo con configuración de controlador de impresión de avanzada como mapeo de Color, cualquier texto o logotipo que añade será grabado muy profundamente, ya que estamos utilizando la configuración de la trama para cortar un bolsillo para el componente en.  Si usted quiere cortar una tonelada de éstos hacia fuera, puede optimizar cosas así cuaesquiera insignias son grabados rápidamente en un ajuste de alta velocidad, y los bolsillos se cortan a la velocidad más lenta (por lo tanto, más profunda).

Si agregar o modificar todos los trazados que se deben cortar, recuerde que el controlador de impresión de Epilog requiere vector cortes indicado por líneas finas (por ejemplo, 0,002").
