Paso 36: Y el Cable de telemetría
Hay dos buenas maneras de lidiar con eso, uno debe cortar el extremo del cable de 6 hilos, quitar el cable de CTS (azul) y uno de los cables de tierra (negro). Luego corte los extremos del cable que viene con el módulo de bluetooth y el uso de la soldadura y encogimiento a empalmarlos.

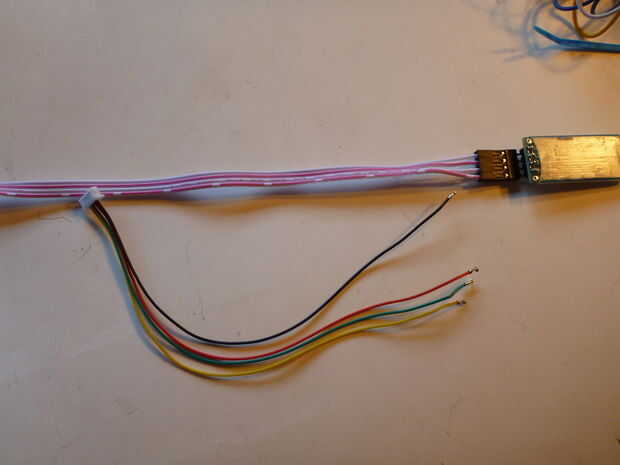

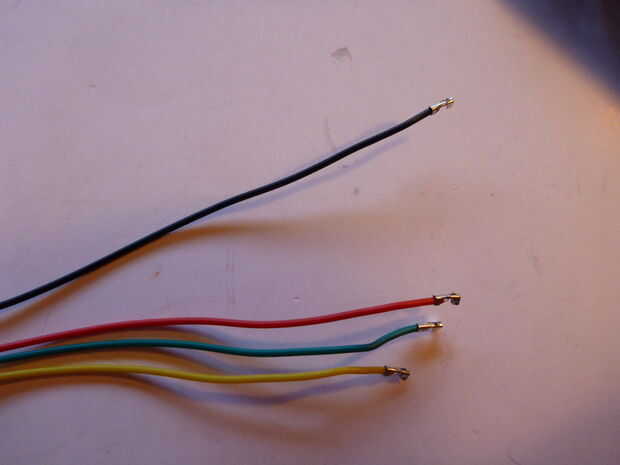

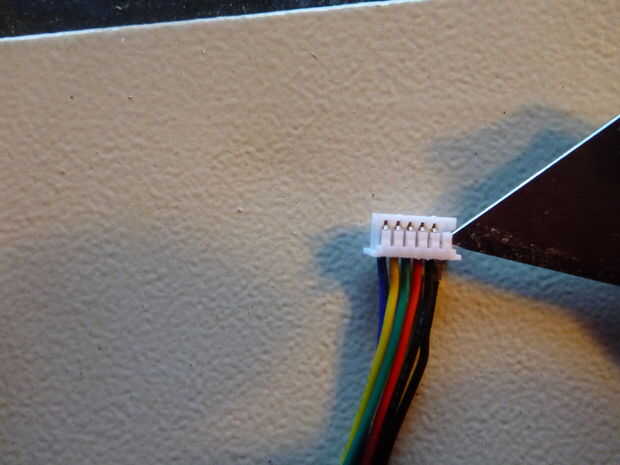

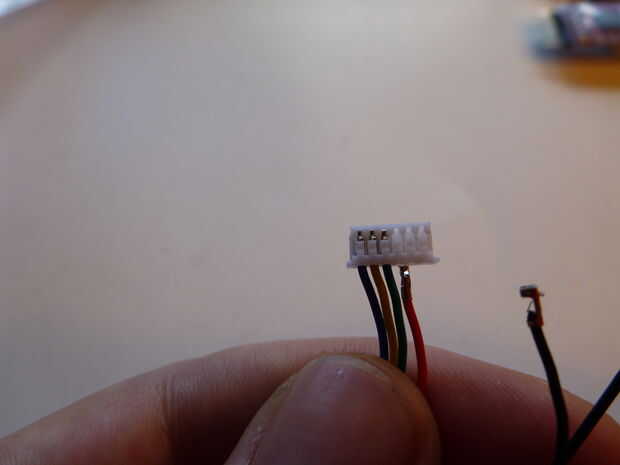

La otra forma es utilizar un cuchillo del exacto para levantar con cuidado las lengüetas de plástico en un extremo del cable de 6 alambre y retire cada cable. Desde el otro extremo del cable de Levante las lengüetas de plástico para retirar la CTS (azul) y uno de los cables negros. Entonces nuevo JWT clavijas e insertarlos en la carcasa en el orden correcto del conector JWT. Los conjuntos de conectador JWT son bastante baratos (enumerados en la lista de piezas) pero es bastante difícil prensar los pasadores en a menos que usted tiene el derecho (aparece en la lista de herramientas) de la herramienta que prensa que cuesta ~ $14. Se puede hacer con alicates de nariz pero toma algo de práctica. Si usted va la ruta que prensa, prensar los pasadores JWT encima de las clavijas más pequeñas que ya están en los extremos de los cables cuando quité el originales carcasas blancas de. Los cables son finos y prensado en la parte superior los pines viejo hará más difícil para ellos sacar.

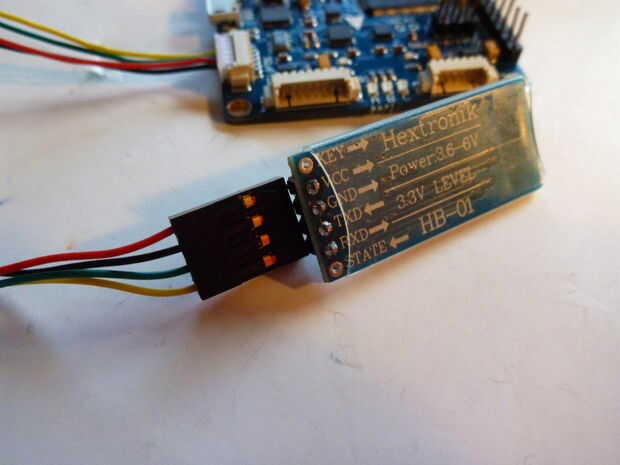

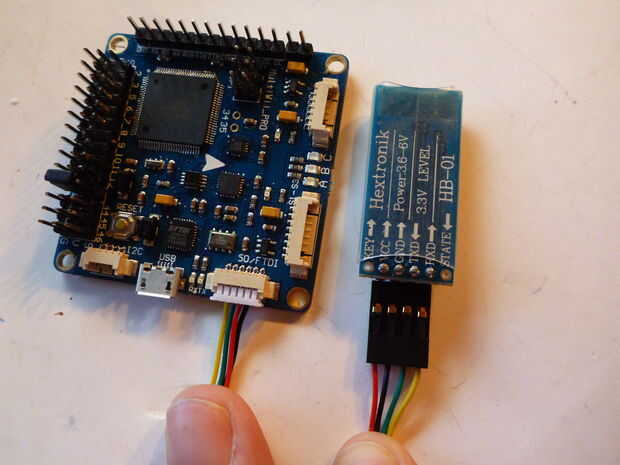

Rutaa usted hace este cable, empalmar o prensado, los cables TX y RX necesitan ser cambiadas para que el cable TX de la Junta de control de vuelo va al pin RX de los módulos de bluetooth y el cable RX va al pin TX.
Esperemos que las imágenes ayudan a explicar esto mejor.
