Paso 41: Instalar y conectar la tarjeta de Control de vuelo (cont.)
![]()
![]()
![]()
![]()
![]()

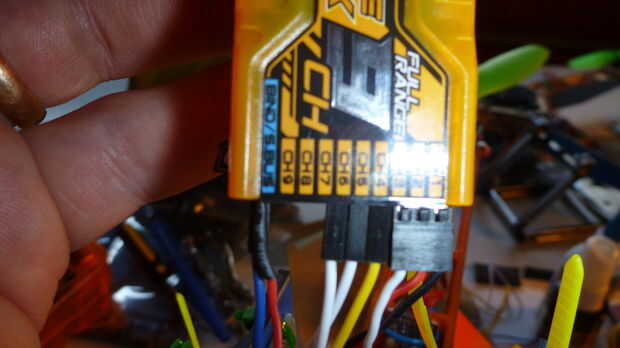

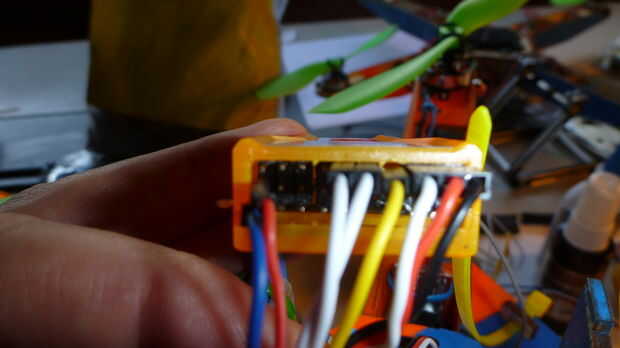

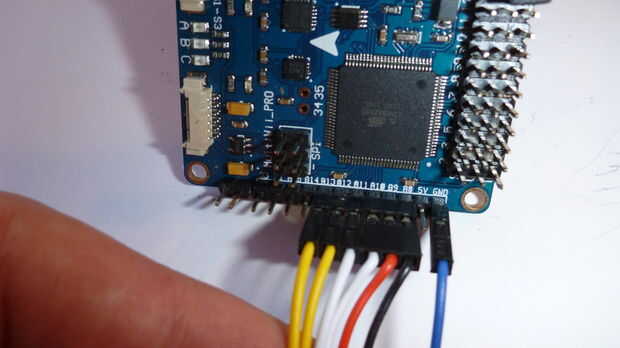

4. a continuación necesitamos conectar los cables de señal de receptor tierra a la a la tarjeta controladora de vuelo tal como se muestra. La tarjeta controladora de vuelo viene con un cable de servo de 3 pines y un montón de cables solo perno. Utilizaremos el cable de 3 pines para conectar los 3 primeros canales a lo FC y este solo uso 3 cables para conectar los 3 siguiente. Sólo nos estamos conectando los pines de señal para cada canal (con el receptor acostado, la fila superior de los pernos) al controlador de vuelo. Un 4 º cable de alambre se conectará a tierra. Alternativamente puede utilizar otro cable de servo de 3 clavijas en vez de los 3 cables individuales para hacer el cableado un poco limpiador.

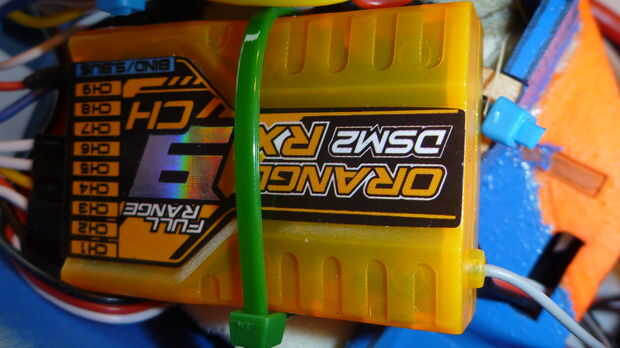

Zip empate el receptor a la plataforma electrónica a miembro cruzado.
Nota: Si utiliza un receptor diferente, específicamente uno que los nombres de los pines (THROT, AILE, etc.) los canales podrían ser en un orden diferente. Si ese es el caso este no podrá utilizar el cable de 3 pines como es y tampoco tendrás que intercambiar pins en el conector de 3 pines o usar más de los cables solo perno.
