Láser corte Omni ruedas (3 / 15 paso)

Paso 3: 5500 Omni rueda piezas

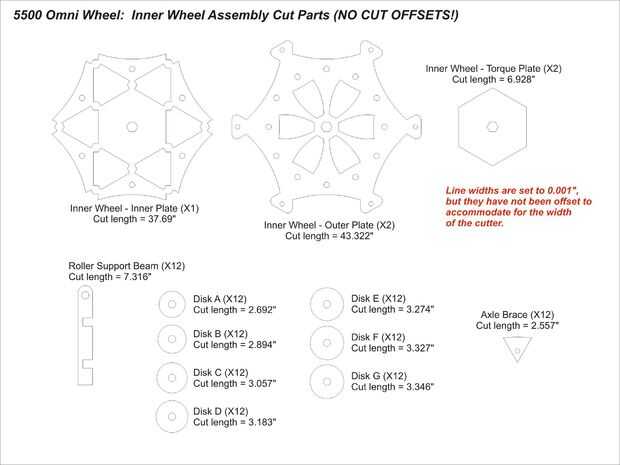

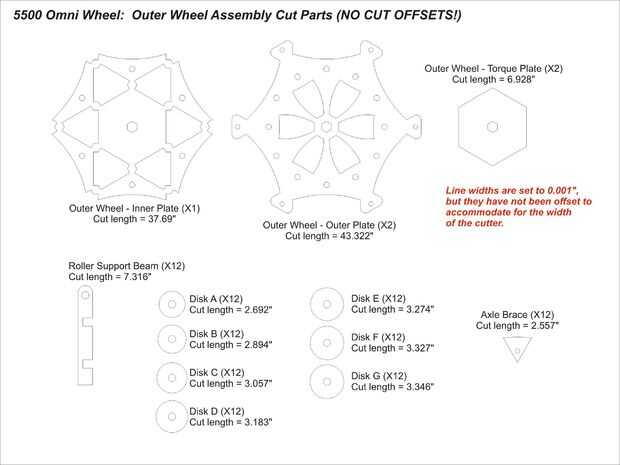

Las fotos muestran las partes que necesitan ser cortados antes del interior y exteriores montajes se pueden poner juntos en una sola rueda.  Tenga en cuenta que un robot de impulsión kiwi requiere tres ruedas completadas.

El archivo zip adjunto contiene la lista de materiales para una rueda completa y archivos de Corel Draw las piezas que necesitan ser cortados.

ADVERTENCIA: Los contornos en los archivos de Corel Draw no han sido compensados para acomodar el ancho de la cuchilla.  Si utiliza un láser de corte para hacer estas piezas, debe tener en cuenta el ancho del rayo láser para cortar las piezas precisas.
