Paso 3: Utilizando Inkscape para dibujar engranajes.
Empezar por abrir Inkscape y crear un nuevo documento. Me gusta usar paisaje letra como el tamaño del documento. Ese tamaño encaja bien en nuestro cortador del laser. File -> New -> Letter_landscape
A partir de ahí me parece útil para activar una rejilla. Archivo -> pestaña redes de propiedades de documento. Establezca su red en lo que se siente cómodo utilizando, me gustaría trabajar en pulgadas, pero otros trabajan en mm. Realmente no importa.
Ahora la diversión parte... Para poner un engranaje en su dibujo, uso extensiones -> Render -> equipos. Cuando hice este reloj usé un campo circular de 10 y un ángulo de presión de 10. Entonces varió el número de dientes para establecer el tamaño del engranaje. Como utilicé 10 y 10 para paso circular y el ángulo de presión, ajuste los engranajes! Por favor, ¡ anímate y pruébalo!

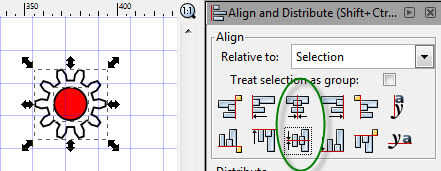

Una vez que ha dibujado un engranaje, más probable es que tendrá un orificio central. Para obtener un agujero centrado en un engranaje, extraer el engranaje y dibujar el círculo para el taladro. Seleccione tanto el círculo para el taladro y el equipo y vaya a objeto -> alinear y distribuirán. Haga clic en los iconos que dicen 'Center en el eje Horizontal' y ' horizontal '.

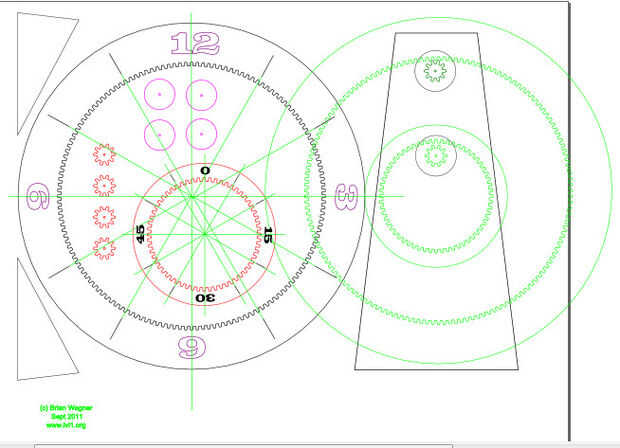

He adjuntado mi archivo para cortar los engranajes. Se llama ClockGear3.svg y puede descargar más abajo. Las líneas verdes en el archivo son líneas que uso para las guías. No cortar nada en verde.
El soporte es el trapazoid alto y los dos triángulos. Caliente-derrita pegué los triángulos a la parte posterior del soporte.
ACTUALIZACIÓN 29/02/12 ***
Si se intenta descargar el archivo de inkscape, descarga como something.tmp. Sólo con cambiar clock.svg y luego abrirlo en inkscape.
