Paso 8: (Opcional) gaveta extraíble Inserte
Apenas como con la caja principal, empezar con www.makercase.com y una caja alistonada de 4,875 "x 4,875" x 1.5 "con un ancho de pestaña de 0.3". Como antes, nivel los bordes, sólo que esta vez, eliminar un borde y la parte superior de la caja.
Ahora hacer dos rectángulos con la herramienta"rectángulo": uno con un ancho de 4,875" y una altura de 0,25", el otro con una anchura de 4,625" y una altura de 1,125". * hacer el relleno de los rectángulos dos colores distintos para facilitar la identificación (esto es sólo temporal) y no hay movimiento. Tire de la herramienta de"Pathfinder" y seleccionar ambos rectángulos, pulsa "horizontal alinear centro", luego "vertical align top". Seleccione el más corto de los dos rectángulos, click derecho > Transformar > transformar a cada uno. En "Opciones", seleccione "Y reflejar" y el cuadro superior-centro en la imagen de cuadrícula pequeña. Golpe "Ok", y ahora el rectángulo menor será directamente sobre el taller. Ahora, vuelva a seleccionar ambas formas y en la herramienta Pathfinder, golpe de "Formas de unir". Por último, quitar el color de relleno y establecer el color del trazo en rojo del RGB. Recién hecho forma servirá como el divisor para la inserción del cajón.

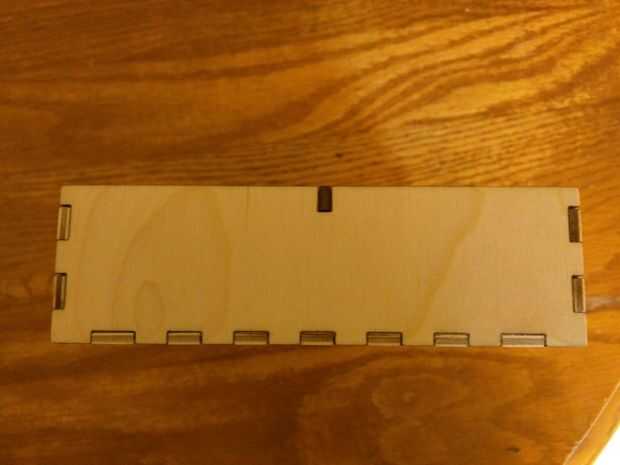

Para el divisor caber correctamente en el cajón de insertar, tomar uno de los bordes (la copia de la borró), quitar el color del trazo y establecer un color de relleno temporal. Crear otro rectángulo, esta vez con una anchura de 0.125" y una altura de 0,25". Fijado otra vez, que tienen un relleno de color diferente y no hay color de trazo. Alinee los dos como antes, pero sin la transformación. En la herramienta Pathfinder, golpe de "Excluir". Esto será efectivamente "cortar" un rectángulo del borde. Por último, quitar el relleno, restaurar el color del trazo rojo de RBG y copiar y pegar la nueva forma.

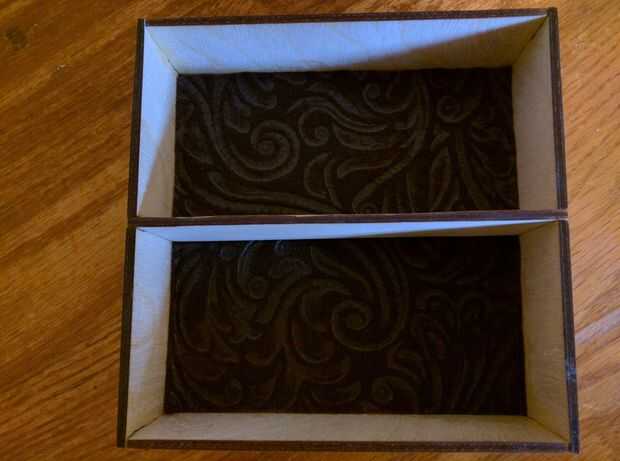

Una vez que las piezas han sido corte del laser, entonces puede montar el inserto de cajón.
Nota: Si usted planea usar fieltro para forrar la parte inferior de la inserción del cajón, reste el espesor del material de la altura del segundo rectángulo.
