Paso 4: Vamos a conseguir las monturas óptica y el tubo en su lugar.
Esta es la diversión y la molesto. Tenemos que definir una ruta buena haz del tubo y la de los espejos y la lente. ¿Recuerde que cuando mencioné lo importante perpendicular son? Bueno esta es la parte donde importa. El tubo debe ser perfectamente paralela con el eje y y su espejo 1 º debe ser perfectamente paralelas con el eje x y su espejo 2 º debe ser paralela a la cabeza del laser que también es paralelo con el tubo. Básicamente le rebota el rayo alrededor y si no están afectando cada espejo a 90 grados entonces la viga se deriva. La otra cosa que usted necesita recordar es que todo lo que necesita para estar a nivel. El tubo debe estar nivelada y el centro de todos los espejos debe estar en la misma altura y el centro del tubo.

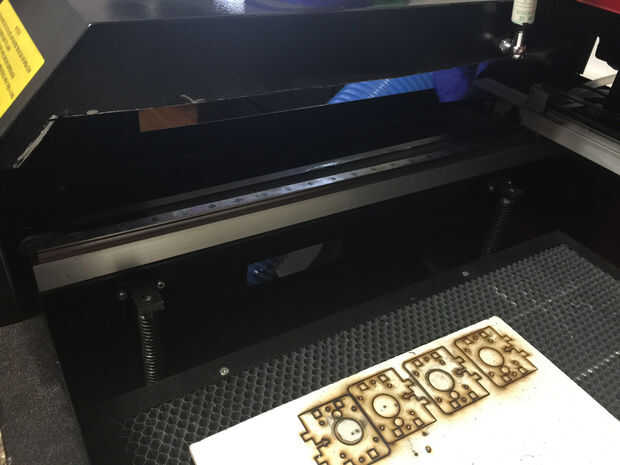

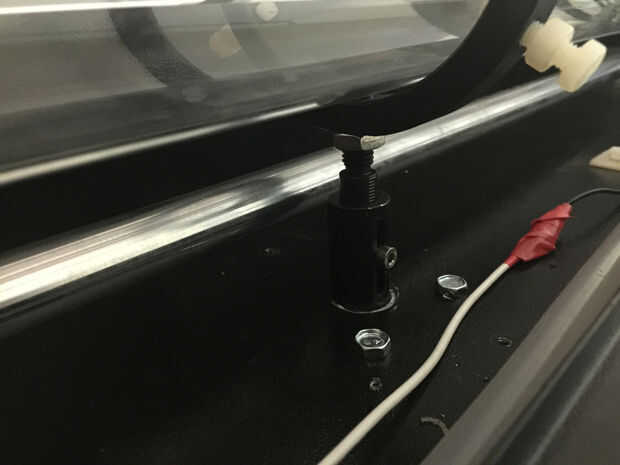

El diseño de esta herramienta de corte no tiene mucho espacio para el tubo de diámetro de 80mm de altura por lo que tenemos que conseguir el soporte para el tubo tan bajo como puede ir y obtener todavía alrededor de la barra del eje y que se extiende a lo largo de la parte posterior. Las mejores monturas que encontré para esto son en lightobject.com y necesitarás dos de ellas. Si nos fijamos en la foto notarás que incluso entonces no eran lo suficientemente bajos como para taladrado y había montado desde la parte inferior.
http://www.lightobject.com/Pro-laser-Tube-Mount-80...
Aún con este bajo de montaje todavía tenía que hacer algunos cortes de algunos de los mejores para dar lugar a la viga. Corté la parte superior de aproximadamente 2" donde el rayo golpea el espejo 1 y pasa a la segunda. Entonces corte el interior superior parte de 2" a lo largo del eje x, por lo que el rayo podría rebotar el segundo espejo a la cabeza sin obstrucción.

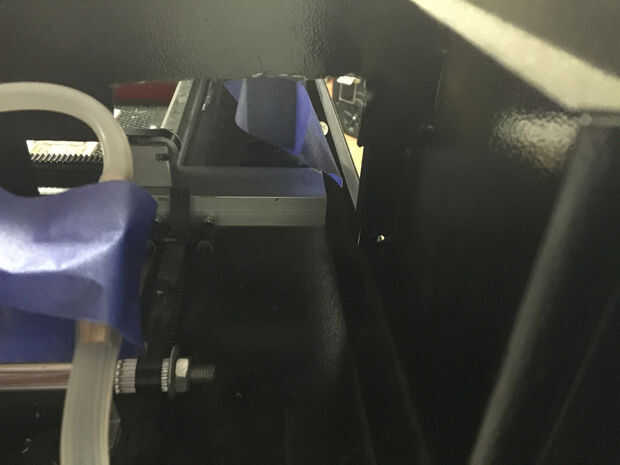

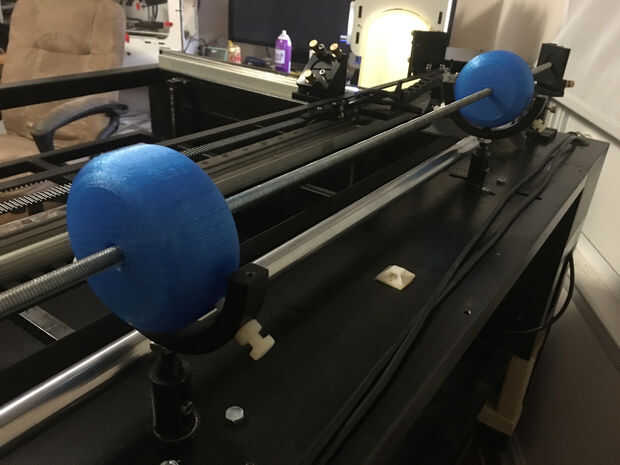

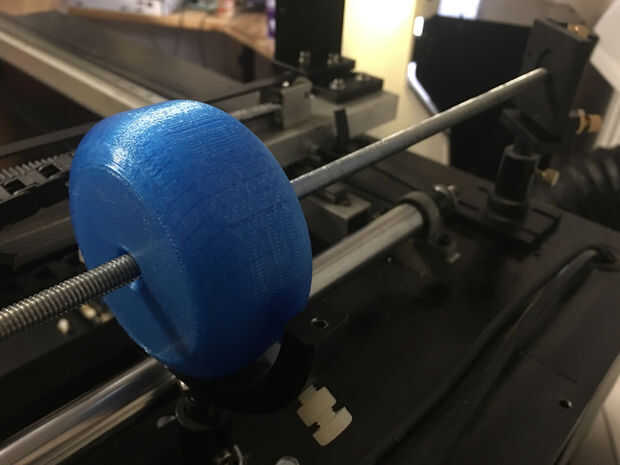

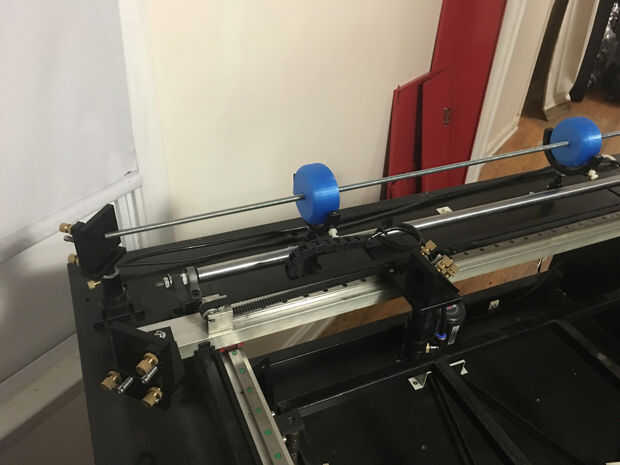

Una vez que los montajes de tubo láser instalación te puede agarrar y 3d imprimir archivos 3d con simulador 80mm laser tubo. Realmente no los necesita pero hace mucho más fácil alineación. Pueden ser utilizados para ver donde va la viga y le ayudan a ajustar la altura y centro de cada espejo.
http://www.thingiverse.com/Thing:1121476
¿Por qué reemplazar los espejos? Bien los que vinieron con mi cortador fueron espejos de pequeño 18-20mm y trata de escama de oro barata y fácilmente quemado con el tubo de 100w por lo que decidí obtener más grandes espejos de 25mm y 20mm lente que mejor se adapta para un láser de 100w.
Aquí están los espejos (3)
http://www.lightobject.com/25-mm-Molybdenum-mo-Ref...
Aquí está la lente
http://www.lightobject.com/High-quality-20mm-ZnSe-...
Ahora haz el espejo 1 º montado de manera que el rayo golpea el centro del espejo y el espejo debe estar en un ángulo de 45 grados y el tubo de al segundo espejo. El Monte también debe ser perpendiculares al espejo del segundo. Le sugiero utilice un borde recto y una plaza de fundadores.
El problema que me topé con el primer espejo es que era demasiado alto y tuve que cortar con la amoladora otra vez y a continuación, pulse los agujeros de tornillo todo. Lightobject.com hace llevar un bonito espejo primer montaje pero sólo viene en un conjunto y el resto del conjunto no funcionará para lo que necesitaba. Así que terminé comprando de ebay. He incluido una imagen en caso de que el enlace ya no funciona.
http://www.eBay.com/ITM/181878042820

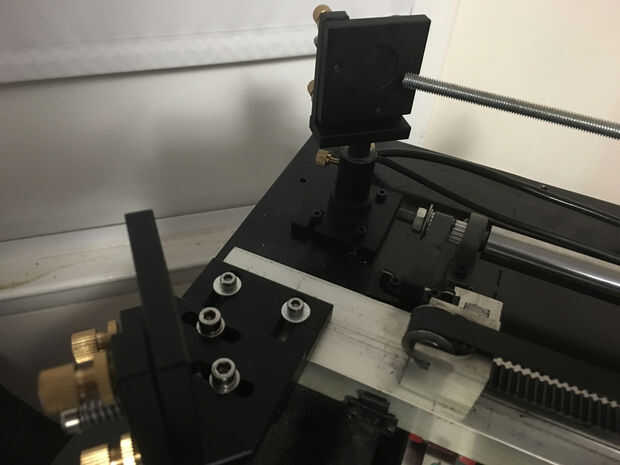

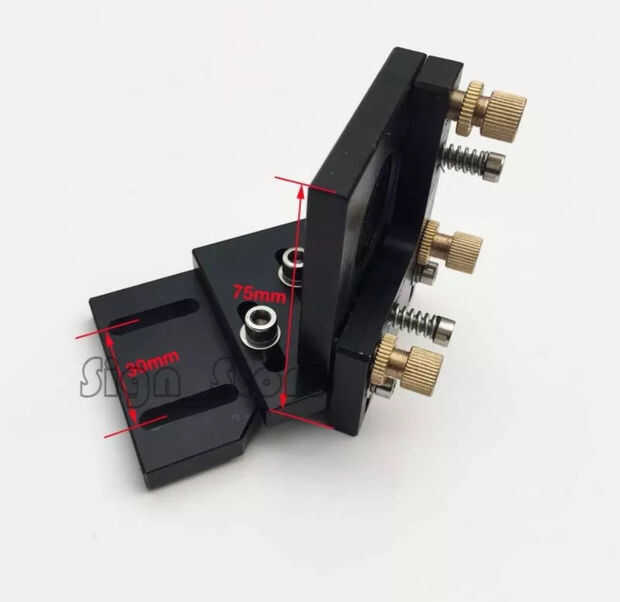

Ahora sobre el segundo espejo. Elegí éste particular porque tenía un buen montaje que podría deslizar izquierda/derecha arriba/abajo y girar a la. Esto realmente hace montaje y alineación realmente fácil. Una vez más lightobject.com tiene algunos pero ninguno con un buen montaje ya incluido y básicamente este cortador láser todo tiene basura piezas tan muy poco podrían ser reutilizadas. Acaba de quitar la basura vieja y el perno en la nueva bondad
http://www.eBay.com/ITM/171853897217

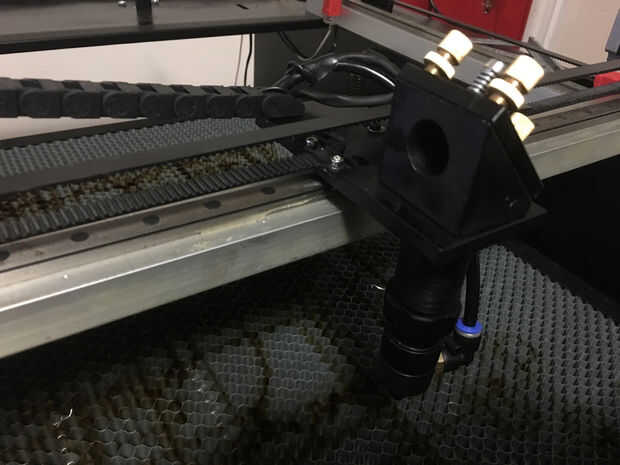

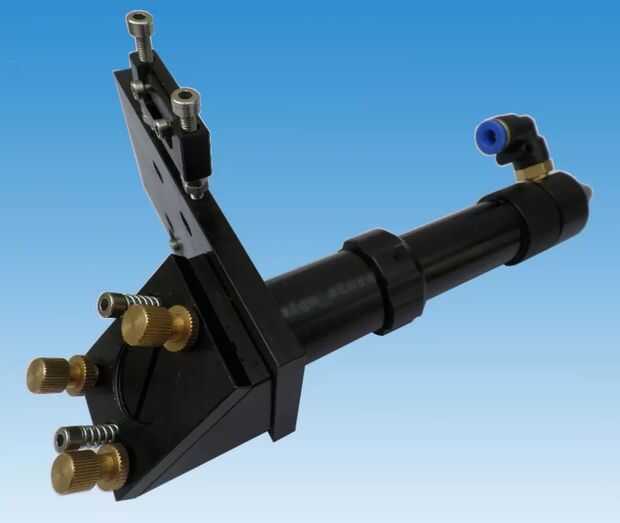

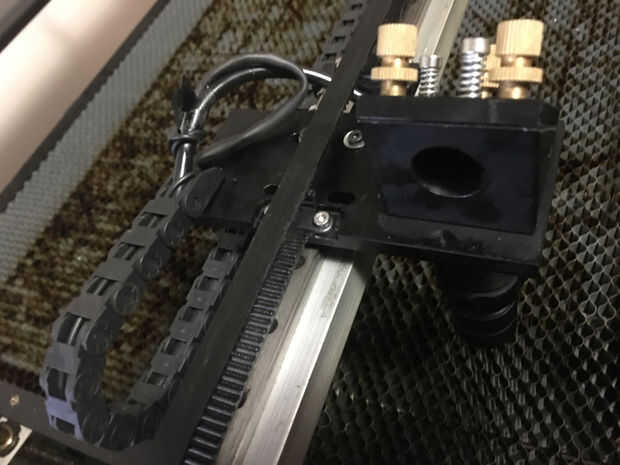

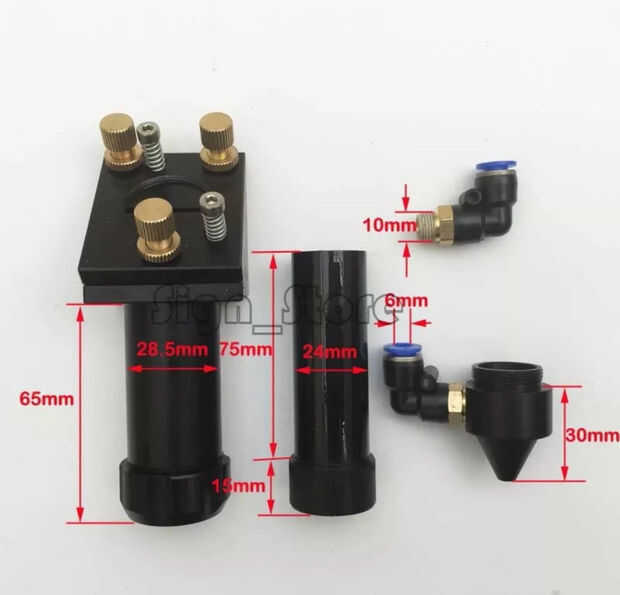

Por último la cabeza. lightobject.com tiene cabezas grandes, pero ninguno con un buen montaje otra vez. Así que éste tiene un montaje y es bueno para el montaje izquierdo o derecho y era fácil de perno en el bloque lineal ya con el cortador.
http://www.eBay.com/ITM/181565278587
Para montaje y alineación de todo y cuadrar todo y no metan con el tubo todavía. Puede hacer el real con el objetivo y la alineación de todo más tarde. Ahora que sólo quieren medirlo lo mejor que podemos.
