Lo que:

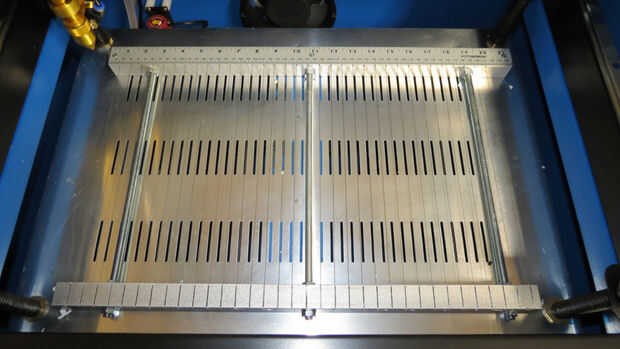

En definitiva la mesa de corte láser, presentado en este artículo, se hace de dos piezas de 1" tubos cuadrados de aluminio ligados por tres pernos de 3/8", alambre de Kanthal usado para proporcionar la superficie real de la mesa, una regla y algunas tuercas de 3/8". Los pernos utilizados para ambos: sosteniendo dos tubos juntos y apriete el cable.
Por qué:
He comprado un 50W CO2 láser cortador/grabador con área de corte de 50 cm x 30 cm de eBay hace un tiempo y necesita una buena mesa de acrílico de corte, madera contrachapada, de papel y grabar en esos materiales también. Mientras estaba pensando en la tabla, estuve cortando todo el material con la superficie plana de la cuchilla de mi laser y a veces los palillos así ;-) Estos no fueron muy buenas soluciones, ya que era inconveniente, no podía sostener piezas de trabajo en el lugar y creado marcas en la parte posterior de material debido a reflexiones de viga. He leído muchos comentarios acerca de pros y contras de muchas soluciones diferentes. He encontrado que una mesa muy popular en forma de panal no ventilar muy bien, cada célula está separada por sus propias paredes y siento que ese núcleo de nido de abeja sí mismo tiene un montón de costillas de metal en la trayectoria de un rayo láser. He mirado en las tablas de corte laminar, así, que son en mi opinión es la mejor solución, pero listo para comprar las soluciones son pocas; ellos son caros; y buena base laminar sí mismo también es caro. También he mirado corazones del huevo-cajón y encontró que tiene pocos defectos, tales como separadas células cuadradas, similar a la base de panal y un montón de costillas de metal en la trayectoria del haz laser similar a base de panal. Me han hecho algún pensamiento y razonamiento por un tiempo y vino para arriba con algunas ideas. Por favor echa un vistazo a todos los cuadros atados para que tengas una idea como parece y lo que está involucrado. He también incluí un par de fotos de papel cortado, mira en la foto que coloqué un papel cortado muy fino al lado de una regla. Me impresionó como no cualquier marca de reflexiones. Creo que tengo que incluir alguna información en profundidad sobre cualquiera de las herramientas, materiales y técnicas, excepto uno. Para este proyecto he usado alambre de Kanthal, que tiene algunas características importantes y uno de ellos, que es realmente importante para nosotros, es su punto de fusión de ~ 1400° C. He creado mi mesa de corte por láser; probado por un corto tiempo; gustó mucho los resultados; y decidí compartir con los demás. He aprendido algunas cosas de los fabricantes en la Web de instructables y quiero compartir mis ideas con el fin de devolver a la comunidad maravillosa de otros fabricantes. Por lo tanto, si usted está en necesidad de una buena mesa de corte por láser; tiene pocas horas de tiempo; tener acceso a todas las herramientas necesarias; un impulso para hacerlo usted mismo; y desea ahorrar algo de dinero, el instructivo es para ti.
Por qué (Resumen):
• no quemar marcas en los lados traseros debido a reflexiones
• buena ventilación
• disponibilidad de materiales y herramientas
• fácil de recrear para los demás
• costo
Materiales:
• 1" tubo cuadrado de aluminio (~ $22 para 8' en mi ferretería local)
• 3/8" de largo tornillos - pernos de tres ~ 16" cada (~$2.50 de 4' en mi ferretería local)
• tuercas de 3/8"- 12 piezas (~ $1 para un paquete de seis en mi ferretería local)
• 24 AWG Kanthal alambre. Carrete de 100' (~$6.50 en el sitio web de Amazon)
• Regla de aluminio de su elección (~ $3 en mi local HF)
• Pequeños tornillos metálicos para atornillar la regla al tubo superior. Su elección. He usado lo que estaba disponible en mi garaje
Herramientas:
• Sierra de banda. He utilizado sierras estacionarias
• Taladro. He utilizado mi taladro
• Lijadora orbital - opcional para que todo lo ves mejor
• Destornillador
• Punzón
• Marcador permanente
• Herramienta rotativa con adaptador de cono de diamante
Pasos:
• cortar dos trozos de tubo a 54,5 cm y cm 52,0
• alinear piezas de tubería a (ambos alineación en la izquierda; el tubo más largo es superior o más cercana a mi posición láser; tubo más corto es menor); abrazadera; Marque el tubo 5,5 cm desde el lado izquierdo, donde ambos tubos alineados, y 8mm de la parte inferior; punzón de la marca; taladre el primer agujero a través de dos piezas de tubería
• Inserte pernos de 3/8" en el agujero; Utilice dos tuercas de 3/8"; y las piezas de tubería juntos para mantener buena alineación para taladrar el agujero siguiente y sólo para mantener sus piezas de trabajo alineados
• Alinee el contrario extremos de tubo a - sería más fáciles que las piezas se llevan a cabo por el perno de 3/8" en el lado opuesto; abrazadera; marcar el tubo de 3cm de la pieza más corta del extremo de la tubería y 8mm de la parte inferior; punzón de la marca; taladre el segundo agujero a través de dos piezas de tubería
• Inserte pernos de 3/8" en el agujero; Utilice dos tuercas de 3/8"; y las piezas de tubería a buena alineación para el tercer agujero de perforación y para mantener ambos tubos juntos para otras medidas
• ahora ambas piezas de la tubería se mantienen unidas por 3/8" tornillos y tuercas; Marque el tubo en el centro pero 8mm desde la parte inferior para guardar todos los pernos de alineación; punzón; el tercer taladro a través de dos piezas de tubería
• Mantenga ambos pedazos de tubos atornillados para otras medidas
ATENCIÓN. Lea cuidadosamente antes de continuar con los pasos a seguir. Ahora vamos a utilizar sierras (mano cabo Sierra y o sierra para metales incluso se podría utilizar, pero tienes que ser más creativo) para crear cortes en la superficie de la tubería. Los cortes tienen diversa profundidad en un lado del tubo del mismo: el corte frente a la zona de corte láser actual debe ser menos profundo y el corte en el lado opuesto del tubo del mismo debe ser más profundo por dos razones. Si los cortes son demasiado profundo en la cara de corte por láser zona y corte, digamos, una hoja de papel, la cabeza del laser debe ser bajado para concentrar el haz de láser en la pieza de trabajo y si la tabla no está bien colocada, la cabeza del laser puede golpear el tubo o la regla en la parte superior del tubo y se puede romper. La razón por la que corte más profundo en el lado opuesto del mismo tubo se utiliza para fijar el cable y verá por qué en uno de los pasos finales. He utilizado sierras estacionarias y fue fácil crear los cortes, tenía la intención de. Si utiliza Sierra de mano o sierra para metales, necesita ser un poco más creativos. Cuando el perno de parada que he planteado en mi sierra estacionaria, el grado de corte cambió horizontalmente tan en el lado más cerca del motor de la sierra, los cortes son más profundos y en el lado del motor de la sierra, los cortes son menos profundos. Mis tubos tienen cortes de 4mm en un lado y 2.5mm en el otro. Tenga en cuenta que el alambre de Kanthal 24AWG, que es ~0.5mm. Así que teóricamente que necesita cortes más que o igual a 0,5 mm en el lado orientado hacia la zona de corte. He usado 2, 5 mm.

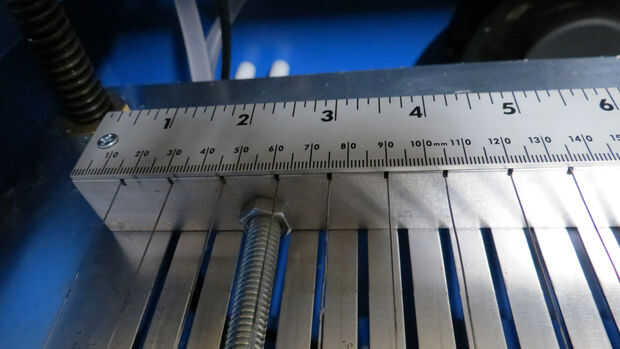

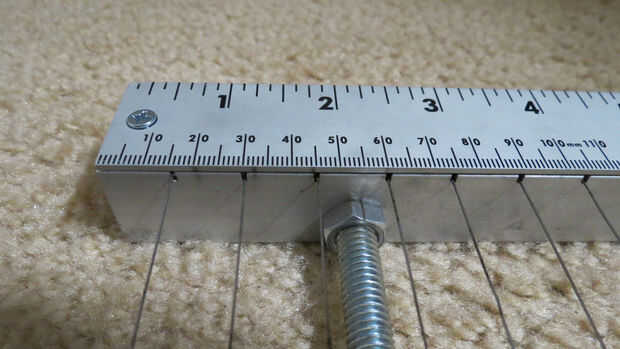

• Ahora tienes dos pedazos de tubo, atornillados entre sí con dos 3/8" tornillos y tuercas. Tomar la regla y empezar a hacer marcas 15mm aparte. Fue mi primera marca en 15mm de la esquina superior izquierda, que es hogar de mi cortador del laser y mi marca pasada está en 510mm.
• Para la corte real, necesitará mover 3/8" tornillos para que pueda seguir cortar la tubería. Mantenga que los atornillados todo el tiempo para que tu mesa se ve bien.
• Ajustar estacionaria sierra a la altura adecuada (subida Sierra abrazadera tubo pocos mm de la hoja de sierra real; sierras inferiores; ajustar la altura para que lámina se detendrá en ~ 4 m m en el más cercano al lado de la hoja y ~2.5mm en el lado opuesto del primer tubo. Dos tubos permanecen empernados juntos). Comenzar a hacer cortes y cambiar la posición del perno según sea necesario
• revertir proceso de corte de tubería y de la repetición para ambos tubos tienen cortes de profundidad idéntica (el exterior corta ~ 4 m m e interiores ~ 2.5mm)
• Tome la herramienta rotativa con adaptador de cono de diamante y toque los bordes de corte en el lado exterior de los tubos. Ayudará a asegurar y sostener el alambre de Kanthal asegurado. Cuando usted enrolla el alambre de Kanthal, sólo permanece en los pequeños orificios.

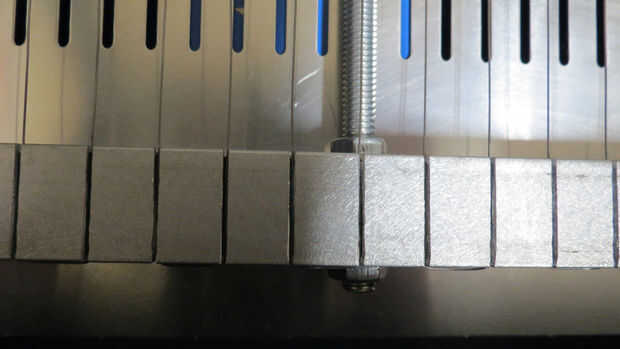

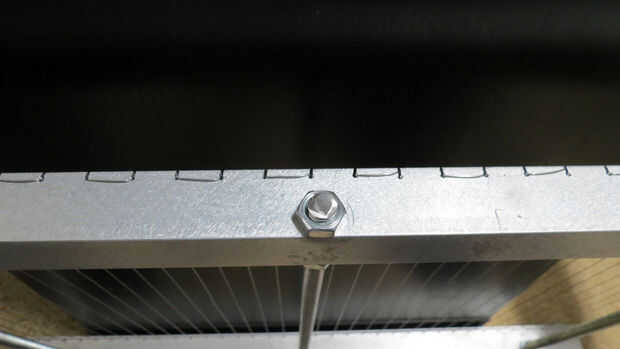

• Ahora, usted tiene dos trozos de tubo con agujeros y los cortes. Inserte los pernos y el tubo superior/más seguro. Ver fotos adjuntas. Seguro superior del tubo (más cerca a su posición láser) apretando las tuercas fijo juntos como usted no podrá utilizar los pernos en el futuro. Coloque las tuercas frente tubo menor/más corto; Coloque el tubo; última serie de tuercas (de superior a inferior: tubo tuerca superior-tuerca - corte real espacio - tuerca-bajar tuerca de tubo). Ambos tubos alineación a la izquierda y el tubo inferior es más corta en el lado derecho
• Medir y ajustar posiciones de tubo superior e inferior a 34.3 cm, medidos desde la superficie más externa del tubo superior a la superficie más externa del tubo inferior y apriete las tuercas de ajuste inferior.

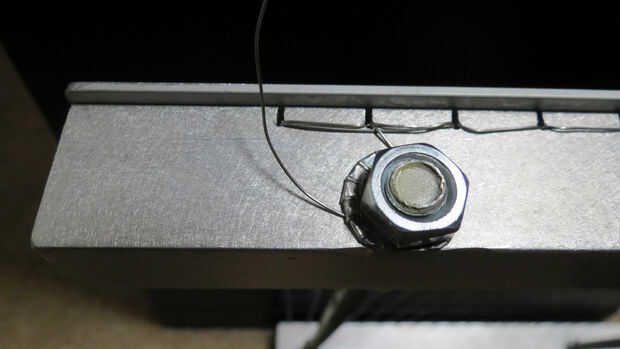

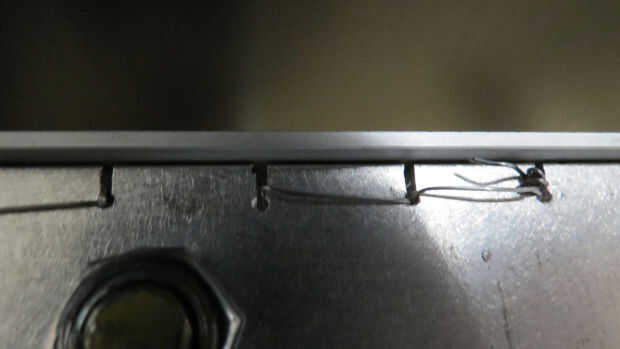

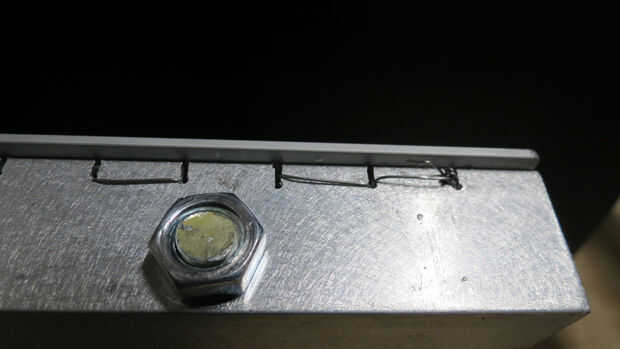

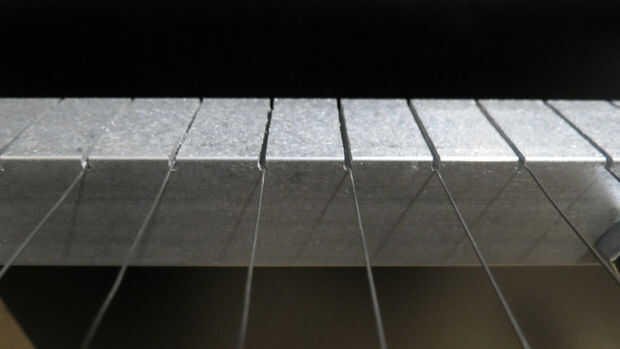

• Enrolle el alambre de Kanthal tal como se muestra en las imágenes adjuntas. Uso de guantes de mecánico, he utilizado guante justo y ayudó con la mano izquierda. Aseguró el principio de mi bobina por un nudo; ver anexo cuadros y el otro extremo del alambre por la arandela y la tuerca de ajuste exterior.
• Hecha. Apriete el cable girando sus tuercas de ajuste. Uso 1/4 de vueltas a partir de un lado y a otro; Repita si es necesario.
Estaré encantado de aclarar cualquier pasos o responder a cualquier pregunta, puede y debe tener. Gracias por leer el post.
Este instructable es una parte del concurso del láser de espectro completo. Si encuentras el instructivo útil, por favor voten por ella haciendo clic en una marca de "Voto!" naranja en la esquina superior derecha del instructable. Gracias de antemano.
Saludos. Vlad
