Paso 1: Paso 1: preparación y corte

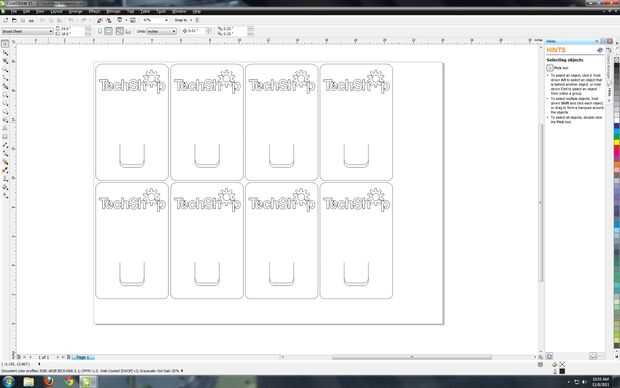

He creado este archivo usando Corel Draw, pero funciona cualquier editor de gráficos de vector capaz de escala--AI, AutoCAD, Inventor, Inkscape, etc.. No dude en utilizar mi archivo así para hacer su propio.
Para este archivo, tengo 100% vectores de rayita--esto significa que todo será una operación de corte en el grabador del laser. Incluso las palabras "TechShop" se desconectará. Alguna imágenes de mapa de bits o vectores líneas más grueso que el grosor de línea de rayita serán grabadas. Para usuarios de Adobe es > pt.001 movimiento.

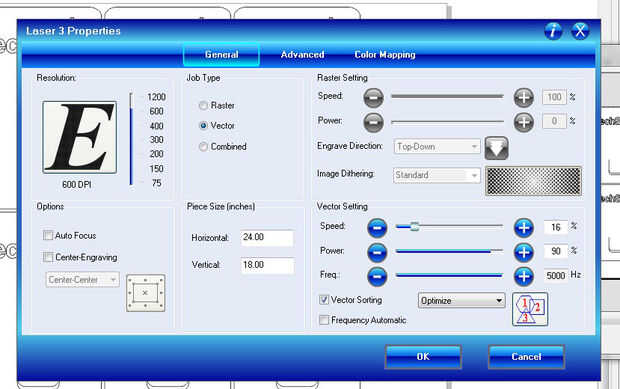

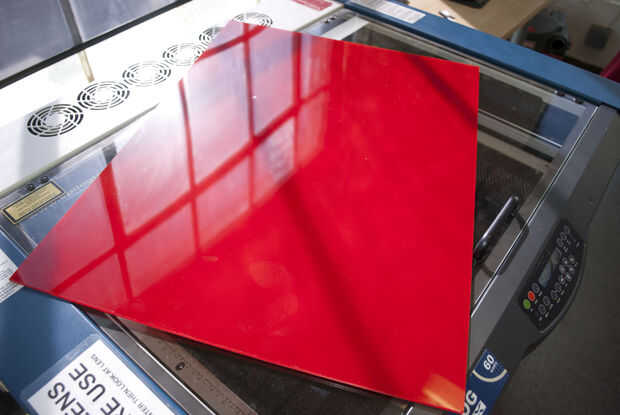

A continuación, bajo las propiedades de impresión elegir a las configuraciones adecuadas para 1/8 acrílico sobre un 60 vatios láser aquí en TechShop San Francisco. La configuración de frecuencia de energía de velocidad en el cuadro de diálogo Propiedades de impresión azul debe ser 16/90/5000 (véase abajo). Es importante tener en cuenta que si usted está cortando sólo un conjunto, no sería necesario utilizar la cama entera 18 x 24 pulgadas. Si este es el caso, registro su trabajo en la parte superior izquierda de la cama láser y asegúrese de que sus dimensiones en el cuadro de diálogo Propiedades de impresión coinciden con la verdadera dimensiones de su trabajo. Esto debe coincidir también en las dimensiones de sus propiedades del documento (Corel Draw), mesa de trabajo (Adobe Illustrator) o tamaño de la hoja (Inventor).

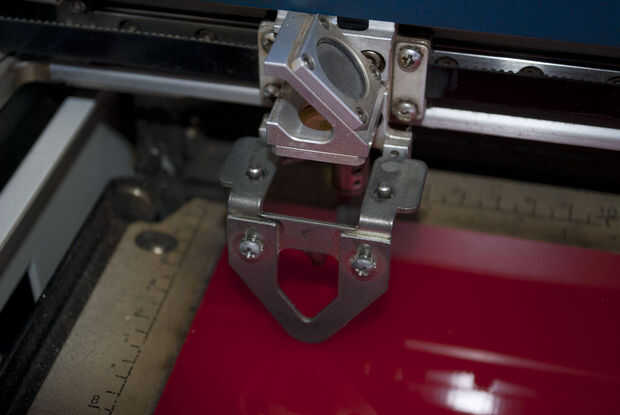

Luego, asegúrese de que el foco se ajusta correctamente. La guía de atención apenas debe tocar la parte superior de acrílico (véase abajo).

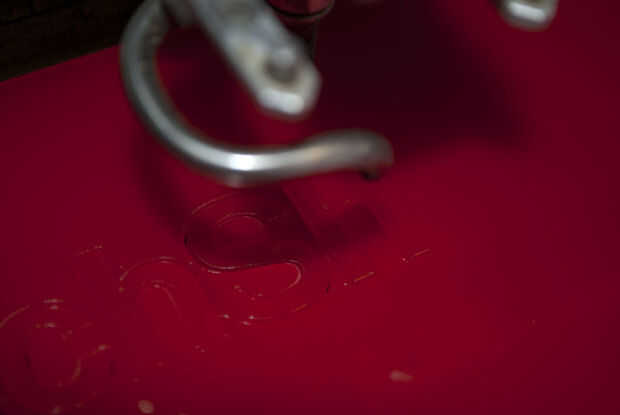

Por último, pulse el botón GO y disfrutar del espectáculo.
En este punto a continuación están los archivos .crd y .ai de mi trabajo. Utilice estas como quieres.
