Vi el concurso y pensé que sería divertido para mostrar mi sistema.

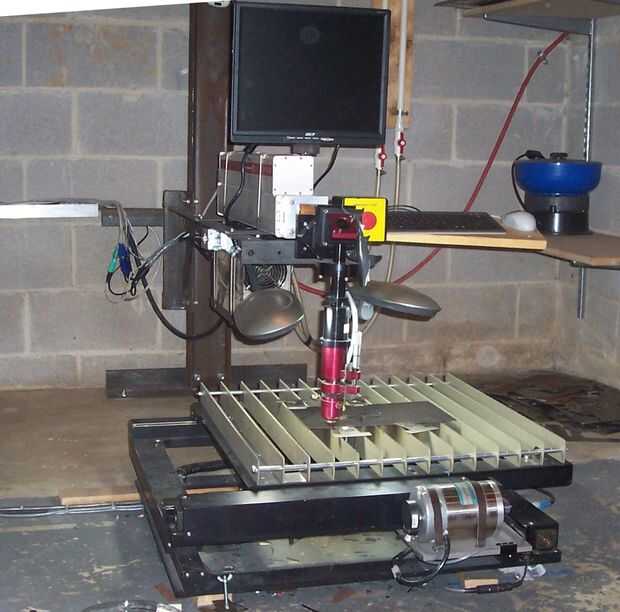

Introducción. La idea general de este sistema de láser de CO2 es que un haz de luz se dirige hacia una parte para el corte. La parte se encuentra en una plataforma controlada por ordenador que se mueve la pieza en el rayo láser estacionario. Corte se consigue pasando el rayo a través de una lente de enfoque. Un haz concentrado sale por la parte inferior de un inyector del corte de cabeza. Gas, como el oxígeno, se alimenta en el lado de la cámara por debajo de la lente de concentración. Este gas sale de la boquilla con el rayo y el laser viga oxígeno combinación sirve para evaporar el acero para el corte.
Haga clic aquí para ver que corte
Una cosa que descubrí cuando este sistema es que comprar el laser fue la parte fácil; muchos otros sistemas deben estar en línea con el fin de lograr algo útil con el láser. Para darte una idea, este es un diagrama general que describe los componentes básicos de un sistema de corte láser CNC.
Esto es un cuadro organizador de muchos de estos componentes alrededor de la unidad de control central y otros sub componentes como motores, codificadores, solenoides y sensores de flujo.
Supongamos por ahora que tienes un gran laser, y se manipulan estos componentes principales:
- Cabeza del laser y fuente de alimentación
- Óptica
- Unidad de control
- CNC mesa y fuente de alimentación.
- Computadora
- Sistemas de enfriamiento
¿Qué otros sistemas tienen que ser en línea para tener una operación de corte?
Eléctrica
Dos 110VAC 20 amp las líneas fueron funcionadas para operar equipos auxiliares, una línea de 20 amperios 220VAC servicios el suministro de energía láser, servicios de una línea de 20 amperios 220VAC el enfriador fuera de mi casa, y otra línea de 110 VCA 15 amp funciona la iluminación de la sala.

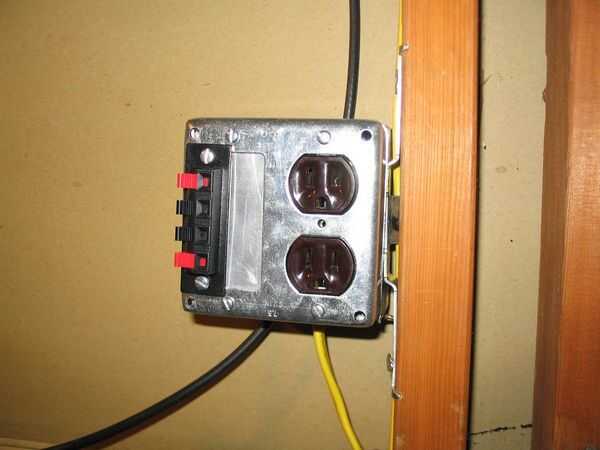

También es útil hacer cajas como esta que tienen 110VAC entrar en ellos y también tenía sistema de relés que se podía conducir por niveles de la TTL para ejecutar varias aplicaciones como ventilación.
Ventilación
Un sistema de ventilación aún no ha instalado en el área de trabajo. Esto será necesario para eliminar los gases y reducir el humo que U9 la óptica dentro del sistema de entrega de la viga. El láser tiene la capacidad de cortar un número de diferentes materiales como madera y plástico. Ventilación será esencial para eliminar los gases producidos por estos materiales.
Líneas de gas
El sistema de corte láser puede utilizar oxígeno o nitrógeno dependiendo de la aplicación de corte. Esto requirió que haz instalado un par de tanques y terminé montar los tanques arriba de las paredes. Esto es para conservar espacio en el piso así que puedo cortar hojas grandes de metal. Los soportes de vinieron directamente en soldadura. El camaleón plástico tiene unos imanes incrustados en él para pegar al tanque.

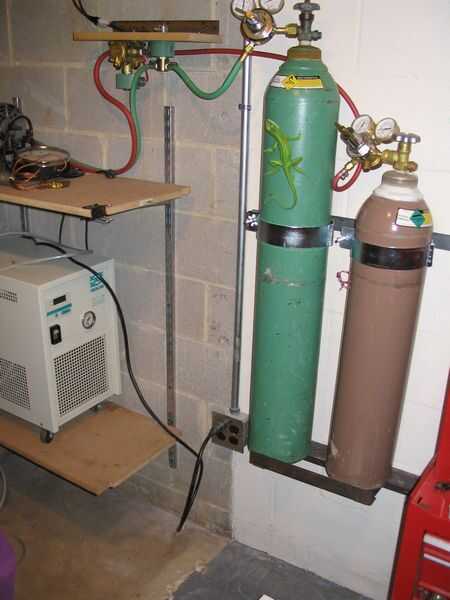

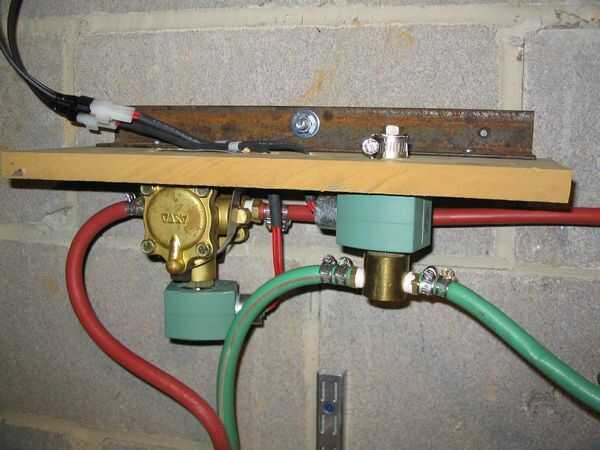

Aquí está una foto del gas establecido. Aquí es otro.
Brazo de soporte

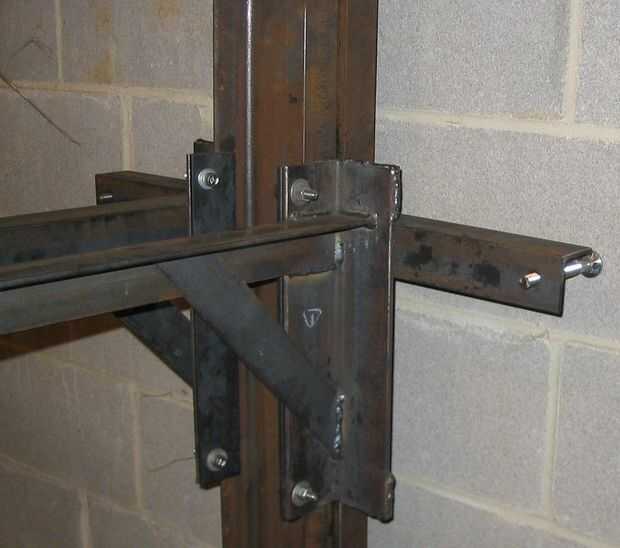

La cabeza del láser debe suspenderse aproximadamente 48 pulgadas de la pared más cercana. Otro criterio de diseño fue que tiene que ser capaz de cambiar la altura del láser sobre el eje z. Se armó un dibujo del CAD y compré un montón de hierro de canal, hierro de ángulo, y acción plana entonces fue a trabajar con mi chopsaw. Tenga en cuenta los tirafondos fijar el ángulo de hierro para pared y piso.

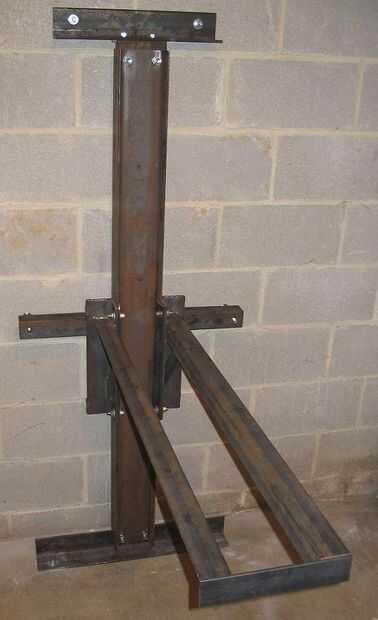

Aquí le damos el apoyo.
