Paso 6: Corte láser modelo formándose

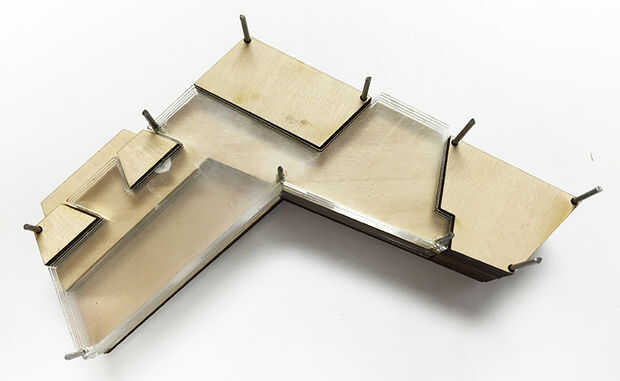

El plan anterior puede ser simplificado un poco más y desarrolló rápidamente como un cutfile de láser. El acrílico se puede utilizar para desarrollar el área continua del espacio de circulación, incluyendo espacios de colaboración y atrio. Sin ser un modelo espacial más grande, las capas de acrílico y Tilo en las cualidades espaciales del atrio, con vistas a la mezzanine del circulación en el segundo piso, así como algunas ideas formales sobre estante el fabricante espacio en el primer piso y áreas de colaboración de vidrio.
¡ Pero espere! Conocer sus materiales y tolerancias:
PINZAS de uso entender precisa espesor del material.
En este ejemplo, 4 capas de 1/8" acrílico igual 3 capas de basswood del 1/8" - 1/8" es tamaño nominal, no real.

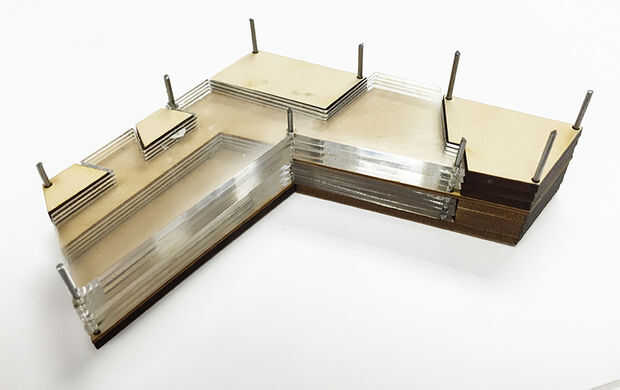

Grueso del alambre de piano se utiliza para alinear las capas y en este ejemplo se utiliza aproximadamente en donde iría columnas estructurales. Estos pernos de registro deben ser ajustada para eliminar capas de deslizamiento, pero no tan fuerte que rompa el material. Esto lleva a la experimentación un poco con el láser de corte para permitir el "corte" del laser - unos pocos cientos o incluso milésimas de una pulgada pueden marcar la diferencia. Si usted hace el círculo de los pernos como un bloque en archivo digital, puede hacer pruebas de tolerancia rápida en el cortador del laser y cambiar todos los círculos de una sola vez, redefiniendo el bloque.
Con unos pasos en la planificación y cuidado de materiales y tolerancias, planos esquemáticos y modelos conceptuales de masaje pueden desarrollarse muy rápidamente en un flujo de trabajo integrado.
