Paso 2: Concepto CADding. Los círculos no pueden coexistir! Caos! Calamidad!
En la serie de la imagen, puede ver mi segundo intento de este diseño. Mi primer intento se hizo en la dirección opuesta - en lugar de construir el modelo CAD y depender alternando uniones booleanas y sustracciones, comenzó con un cuadro sólido y cortar el diseño. El segundo intento de anillos ha añadido y corta espacios apropiados - mucho más tediosos, por supuesto, pero considerablemente más fácil de modificar y jugar con espaciamientos. Pero ambos métodos sufrieron la cuestión invalidante causada por parametrización - por lo menos, causado a partir del modelo más corto y escalando en tamaño vertical. A pesar de la ventilación del garaje es sólo 2" más alto que el pasillo, no importa cómo se define el espacio entre los anillos concéntricos, hay al menos un anillo que se pierde por una operación. En el primer método, uno de los anillos de capa inferiores termina dentro de un agujero previamente definido, y en el último, un anillo externo existe fuera de la caja y no se pueden combinar. Esto no es generalmente un problema, puede modificar el árbol de característica fácilmente en Pro/E - pero para este diseño por cualquiera de los métodos que una operación (por necesidad) acabaría por lo menos 3 capas de trabajo, que requiere la reconstrucción del modelo desde ese nivel hacia adelante. Boo.

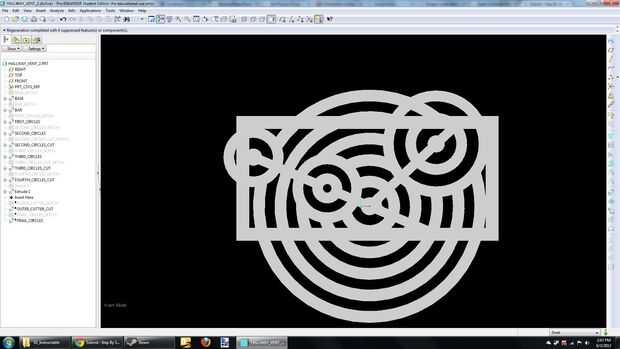

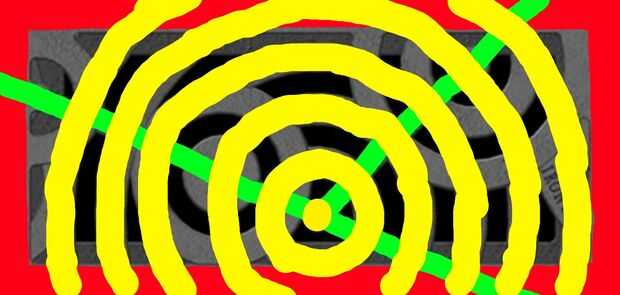

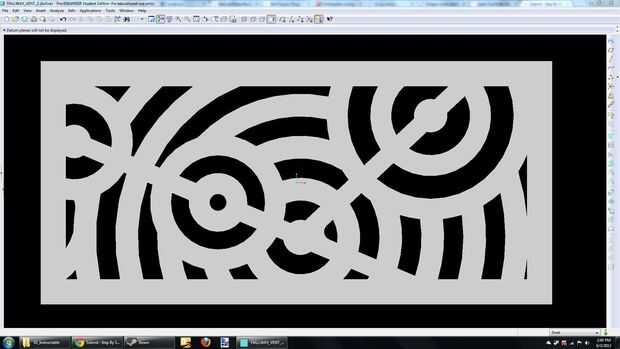

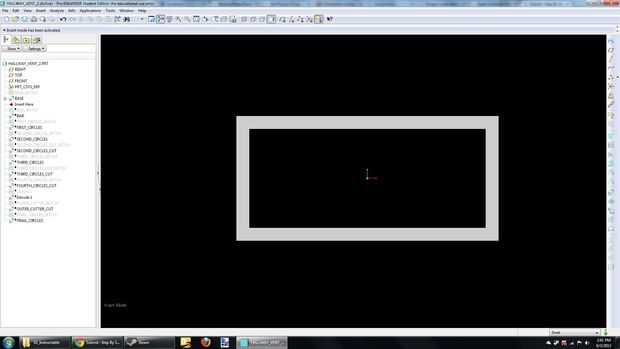

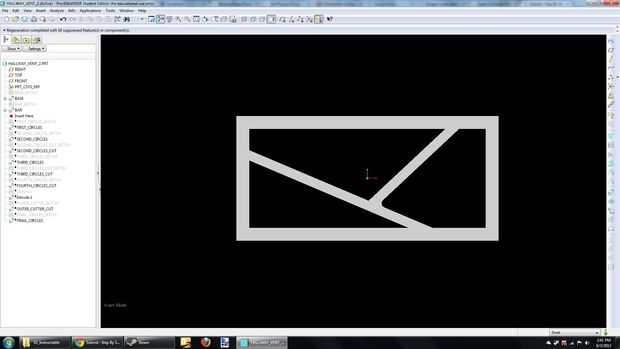

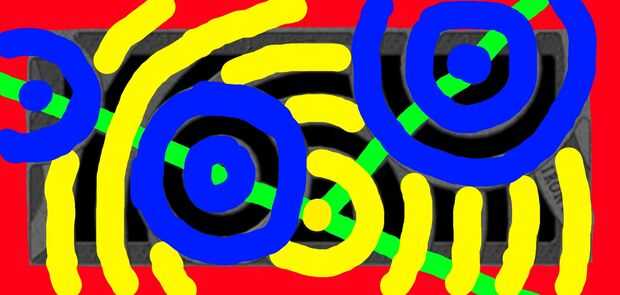

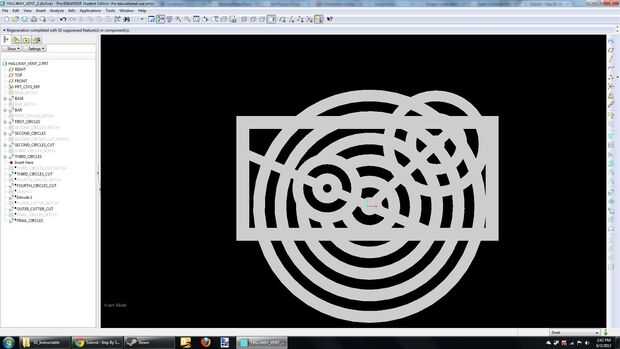

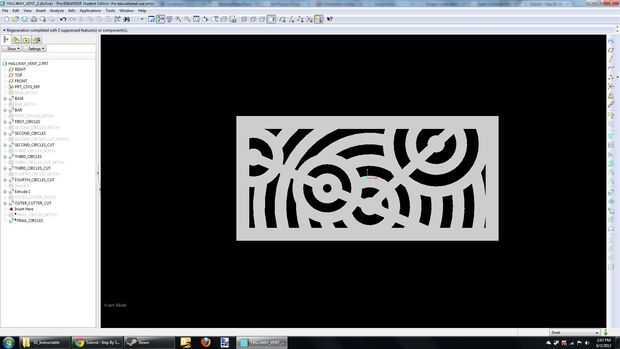

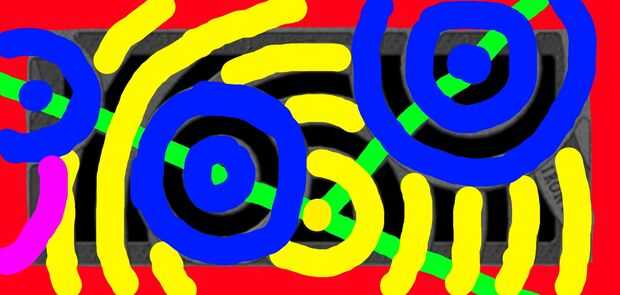

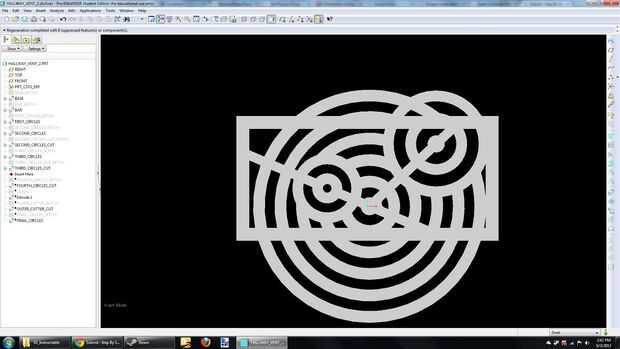

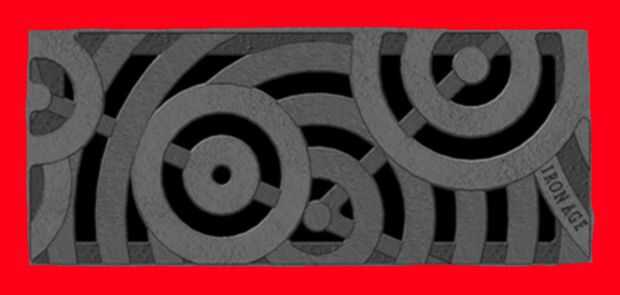

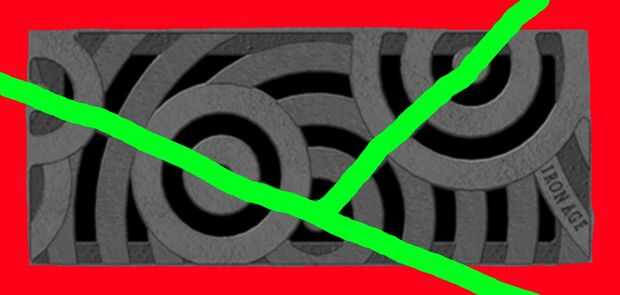

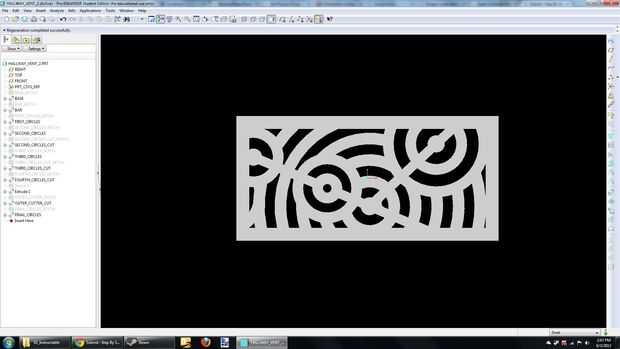

Ah, bueno. Eventualmente fui (después de que había encontrado espesores anillo y espacio que me ha gustado) y no parametrizado el árbol del modelo, así que esto es un discutible punto ahora. De todos modos, la serie de imagen muestra mi segundo método. Las imágenes fantásticamente coloreadas muestran la secuencia de acumulación en etapas - estas fueron las capas modelo que se estableció en basado en la imagen de ventilación, ya que estaba tratando de seguir el mismo efecto de estratificación general. A continuación la secuencia de CAD muestra mi árbol característica alternancia de adiciones y reducciones.
Fascinante, lo sé. También, terriblemente ineficiente. Pero bueno, este modelo tomó sólo 15 minutos a construir y a pocos minutos de ajustar, considerando que el primer método riguroso fue abandonado después de una hora de trabajo... y sólo la mitad de los anillos. ¿Qué puedo decir? Cuando se trabaja la fuerza bruta, funciona bien.
