Paso 3: Conversión a archivo y legible DXF de dibujo
![]()

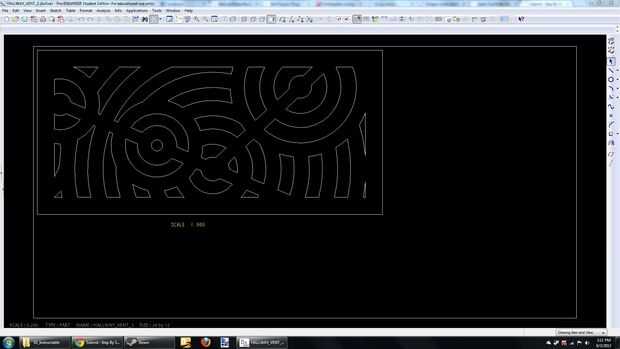

Por lo menos este paso es fácil si se utiliza Pro/E. Simplemente tuvo la vista frontal de mi parte 3D y apareció un alambre en mi plantilla tamaño. Planifiqué este corte de 24 "x 12" x 3/8" capas, por lo tanto, por qué las barras ángulo un poco para la rigidez extra de gran tamaño, pero podría trabajar cualquier espesor de la chapa de madera. El diseño final es ~ 25% de área abierta - sobre el mismo porcentaje que las rejillas de ventilación originales en términos de área mortíferas - así que las tasas de entrada y salida no deben ser afectadas demasiado. Si el caudal se reduce demasiado, yo puedo fácilmente cambiar el tamaño de los anillos (mientras que la mayor parte de la parametrización, dejé grosor de anillo como una variable controlable, por si acaso) y volver a cortar una placa nueva. Los agujeros solamente que no incluyo en este archivo son los agujeros para los tornillos de la pared, ya que en el momento estaba seguro de si sería reutilizar el mismo montaje como las rejillas de ventilación originales (un par de tornillos en la línea media vertical) o algunos nuevos agujeros en la pared.
Archivos Pro/E DXF generalmente jugar agradables con Adobe Illustrator (el cortador control programa me veo obligado a usar... y desprecian), por lo que no he tenido problemas aquí. Simplemente deje caer su vista de plano en la página de tamaño de la plantilla (mina era una plantilla en blanco de encargo de 24 "x 12" para que coincida con la cama láser) y exportar a DXF. Revisé el archivo DXF en mi editor estándar vectoriales (Inkscape) para asegurarse de que el archivo no dañado (de vez en cuando sucede en la exportación de versiones de estudiante de Pro/E - el programa intenta incluir una "marca de agua" en el encabezado) y llevó los archivos hasta la cama láser.
