Láser de corte Retro cohete modelo (2 / 3 paso)

Paso 2: diseño

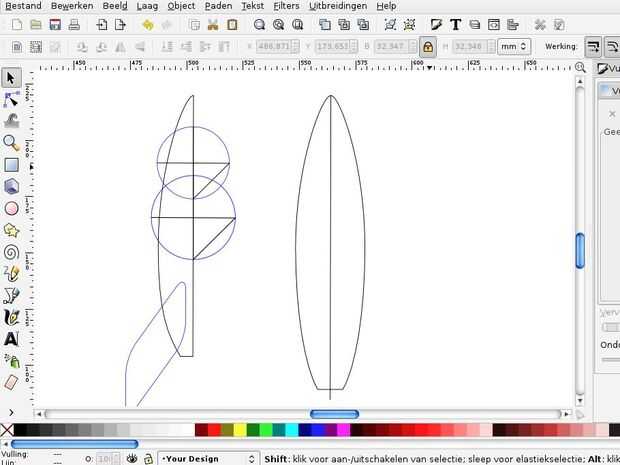

empecé con el dibujo de la forma principal y escalado al tamaño que quería (el cohete está parado aproximadamente 15 cm de altura). A la mitad de esta forma y me agregó una aleta de la cola.

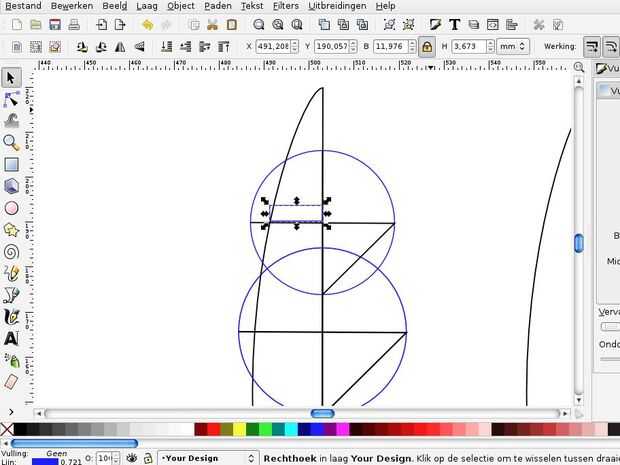

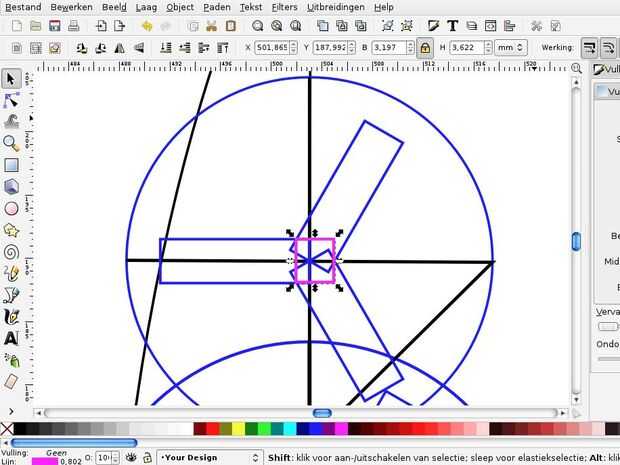

Entonces determiné que quería las piezas circulares. Configurar el grosor de la línea a 0,2 mm para representar el láser cortar distancia y teniendo esto en cuenta que dibujé una ranura rectangular de ajuste de la anchura del fuselaje. Luego había copiado dos veces esta ranura, gira más de 120° y se unió a ellos.
Hice lo mismo para las otras dos partes circulares.

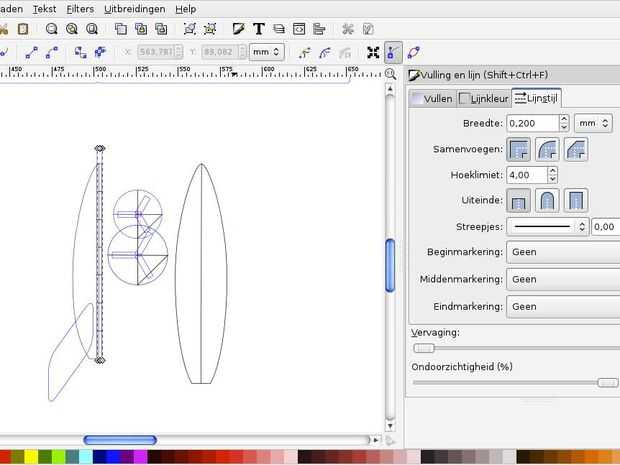

Desde el cruce de las tres ranuras comprobé cómo el fuselaje tres piezas deben ser "superposición" y la profundidad las muescas y cortes. A lo largo de la línea central del fuselaje hice un patrón de los rectángulos con un ancho y la alineación de. Luego hice dos copias y en las partes de tres fuselaje resultantes, hice las muescas y cortes que "complementan".

He añadido un montón de agujeros circulares. Por último, para la parte circular (realmente en la parte superior del dibujo) amplié las ranuras para el círculo cut-out, así que puede deslizarse sobre las aletas de la cola.

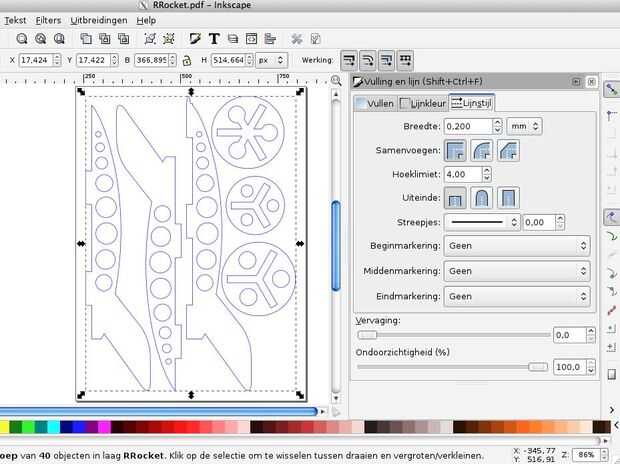

He guardado el diseño en formato pdf ir al equipo de corte láser (archivo adjunto a este paso

Para cortar usé la configuración prescrita por el manual de la máquina: velocidad potencia de 50%, 70%, frecuencia de 5000 Hz.
