Laser de la infancia: Construcción de un equipo de láser de HeNe (6 / 11 paso)

Paso 6: condensadores

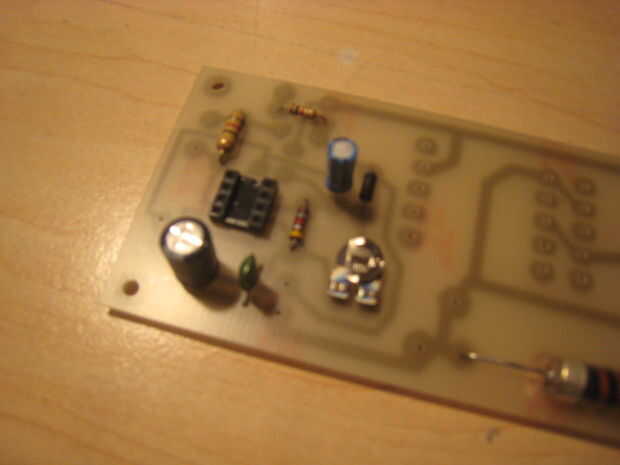

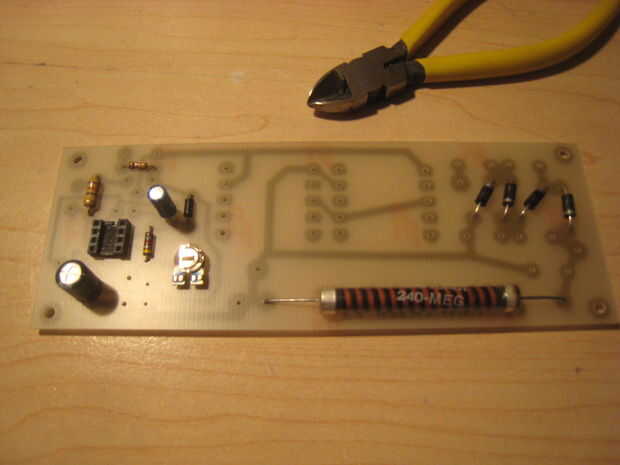

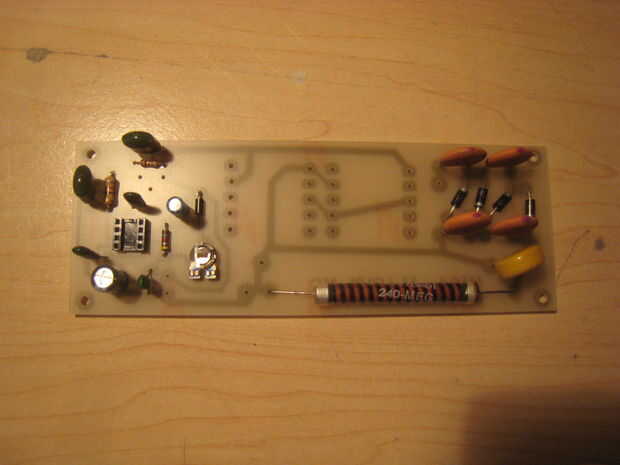

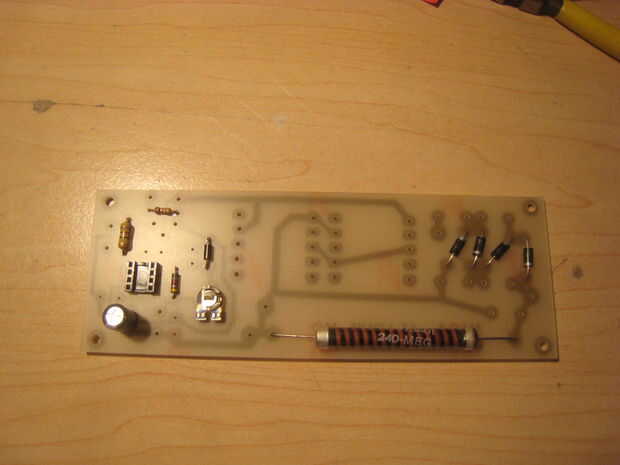

The transistors are done in three steps. Comience con los dos condensadores electrolíticos C5 y C12. Tienen una polaridad por lo que ayudarán a ponerlos en correctamente. C5 tiene el cable positivo hacia arriba y C12 tiene el cable positivo hacia abajo.

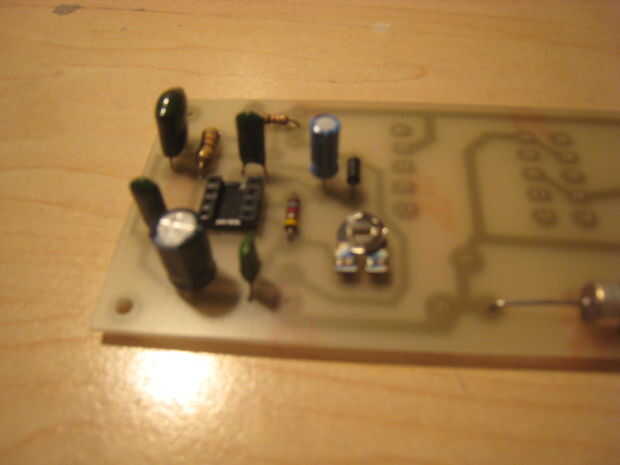

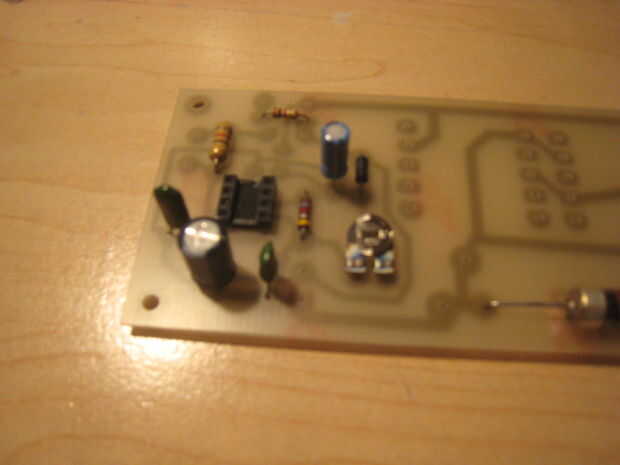

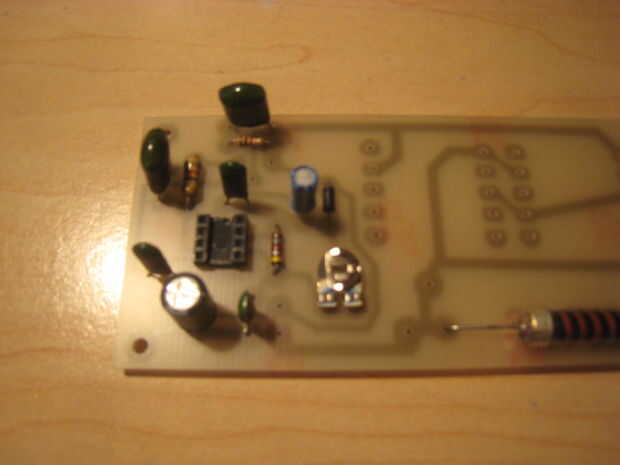

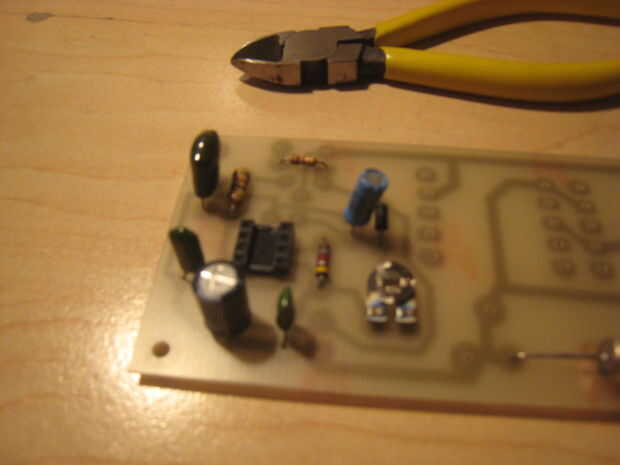

Los condensadores de Mylar son continuación, C1, C2, C3, C4, C6. Van en el lado izquierdo del tablero. Estos no son polarizados así ponerlos en todo lo que te gusta.

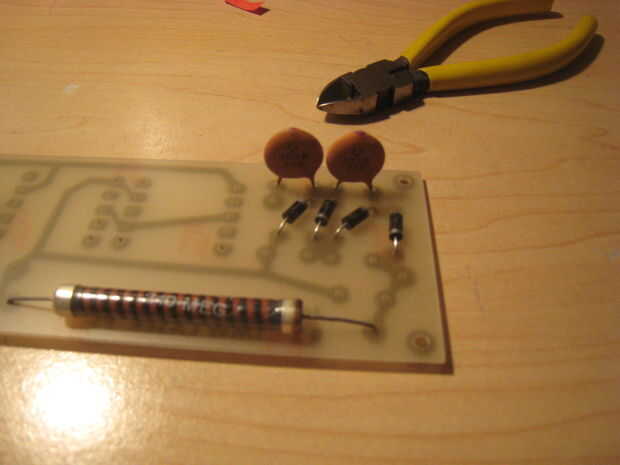

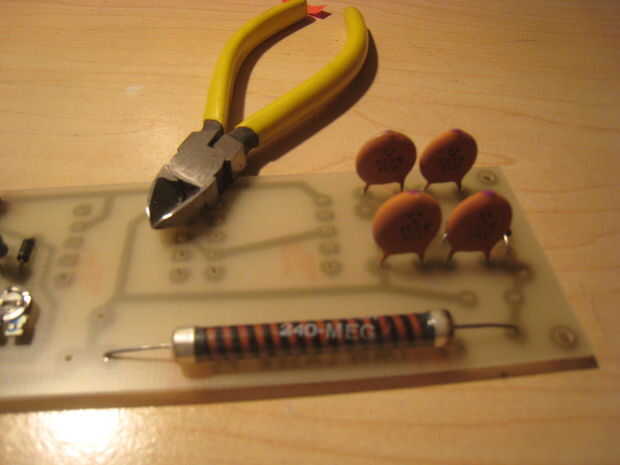

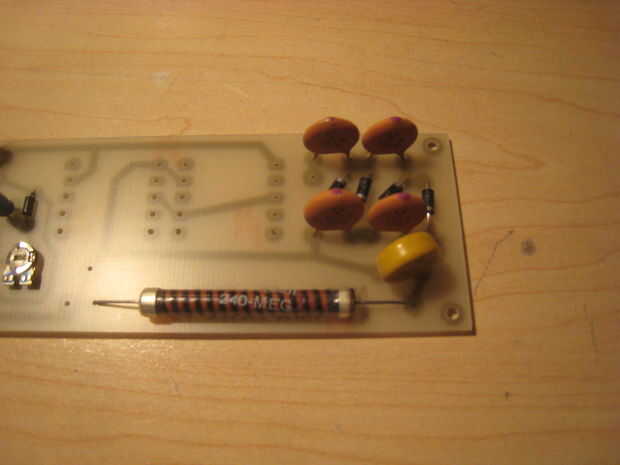

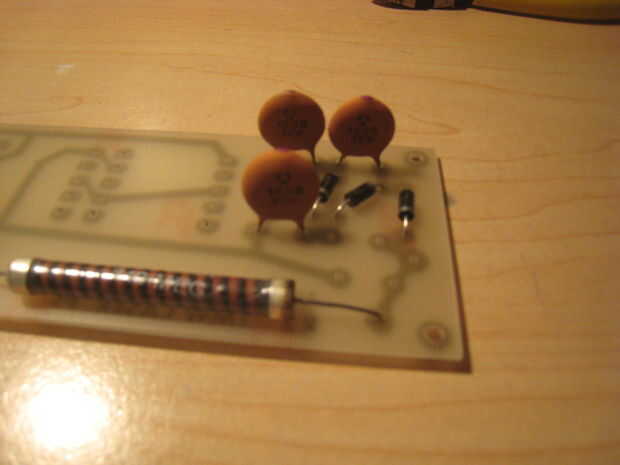

Los condensadores de Discap son últimos, C7, C8, C9, C10, C11. Van en el lado derecho del tablero. Una vez más, estos no están polarizados.
