Paso 3: Configurar su Arduino y protoboard
Los sensores de luz se utiliza realmente se llaman células CDS o resistencias dependientes de luz. Cambian de resistencia basada en la cantidad de luz que golpearse con ellos. Los sensores son muy pequeños, lo que hace difícil apuntar un láser de en el garaje. Para resolver este problema, ponemos la celda CDS dentro de un tubo de cartón con papel de velo o pañuelo de papel que cubre la cinta de apertura y el negro que cubre la parte posterior. El artículo ofrece un destino más grande para apuntar el láser, y ayuda a bloquear otros luz ambiente y luces estroboscópicas en la casa embrujada.
Destellante de señalización
El Arduino se enciende una luz roja policía de 110V cuando un rayo láser se rompe. Para evitar la conexión Arduino directamente con corriente de 110V, caliente pegué un servo a una regleta. El Arduino activa el servo, que enciende el interruptor de la regleta o apaga.
Pasos para la completa
- Crear CDS celular recinto como se describió anteriormente y se muestra en la imagen
- Pegamento caliente el servo a su regleta para que los brazos de servo pueden activar el interruptor de encendido o apagado
- Puede ajustar la cantidad que el servo se mueve en el código de LASER_Maze_2012Arduino.ino
- Conectar cables (utilizar cable telefónico) a la caja CDS de la célula y servo por lo que puede colocar en el garaje

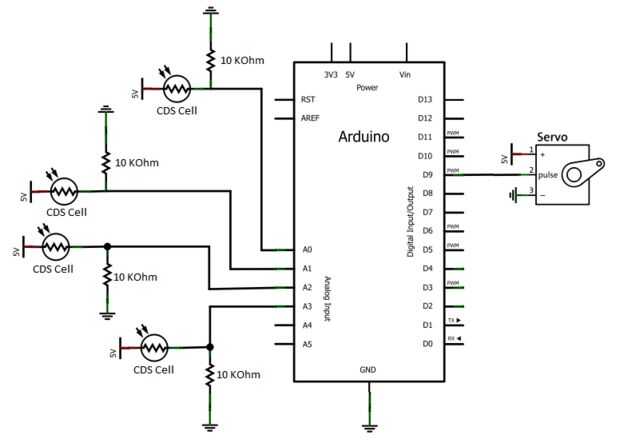

- Arme el circuito mostrado en la imagen de diagrama de circuito
- Vuelva a conectar el Arduino con el PC vía USB
- Abrir proceso en su PC y ejecutar el programa LASER_Maze_2012_Processing.pde
- Si todo ha funcionado, veremos 4 gráficos de barras en el PC que muestran los datos de sus sensores de luz 4
- Si pulsas el botón integrado en el Arduino Duemilanove, los sensores de luz toma una nueva lectura de la línea de base y calcular nuevos valores de disparo de alarma. Esto es útil si cambian las condiciones de iluminación o los sensores no se comportan como se esperaba.
La parte más difícil está hecha! Ahora es el momento para todo en tu garaje.
