Paso 3: Bloque 1 # los circuitos del regulador de voltaje

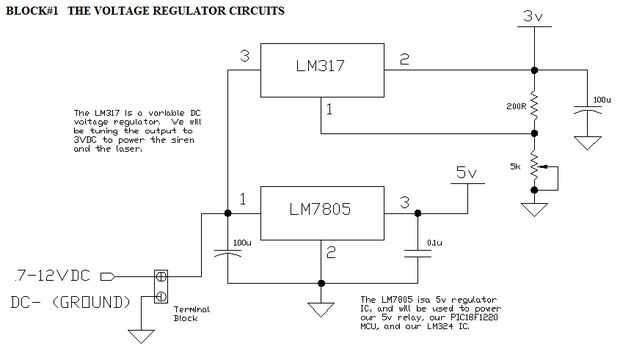

Configurar nuestro LM7805:
Fácil como la empanada! Si usted tiene energía de la batería en la entrada, incluso realmente no necesita el condensador de 100uF a la entrada. Sin embargo, estamos utilizando una verruga de la pared, por lo que utilizaremos un =) eso 100uF es un condensador de suavizado. También hay un 0.1uF desemparejamiento del condensador en la salida. Esto es para filtrar cualquier picos de alta frecuencia, ocurriera. Muy simple. Pin #1 es la entrada de C.C. (7VDC o superior le dará una salida regulada de 5v) pin 2 es el pin de tierra y pin #3 (con el condensador de desacoplamiento) es la salida regulada de 5v.
Configurar nuestro LM317:
El circuito del LM317 es un poquito más complicado, ya que requiere hardware más externo. El pin-out es también diferente. Girando la resistencia variable (5k), puede sintonizar la salida el voltaje requerido. En este caso, 3v. Cuando termines, pegamento abajo de la cabeza turnable de la resistencia variable. Ahora, algunos de ustedes podrían decir, "¡ oye! ¿Por qué no simplemente hacer el cálculo y poner un resistor fijo en lugar del potenciómetro??? ". Bien la mayoría de resistencias tienen una tolerancia del 5%, y quiero un 3v perfecto en mi Laser y mi sirena. Solo tengo por tener una salida ajustable de precisión. Hay un condensador de 100uF adicionales en la salida porque cuando la sirena se activa, puede inducir alguna ondulación de la línea. Este condensador licue.
La fuente de alimentación:

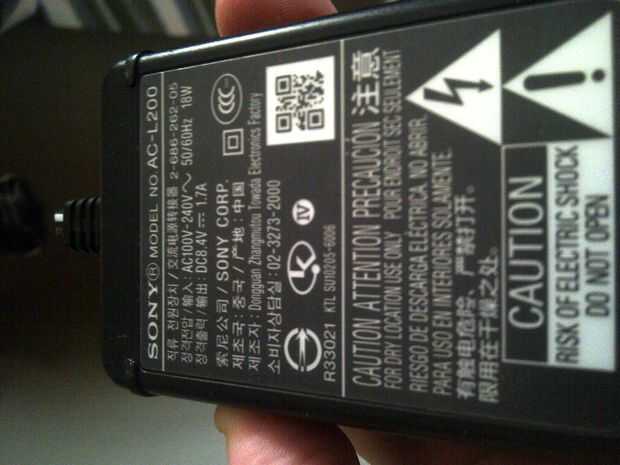

Una fuente confiable de DC es necesaria para alimentar nuestro circuito. Necesitamos al menos 1A de corriente segura y una tensión superior a 7VDC. Utilicé un transformador con una salida de 8.4VDC en 1.7A. Esto era matar demasiado, pero siempre es mejor estar seguro que lo sentimos =) cuando el sistema no está activado, el circuito requiere muy poca corriente. La única vez que el circuito consume corriente real es cuando la alarma se va. Si quieres sacar una verruga de la pared y usar en tus proyectos, siga estos pasos:
1) tira de los cables de extremo y separarlos lo suficiente como para que ellos no corto.

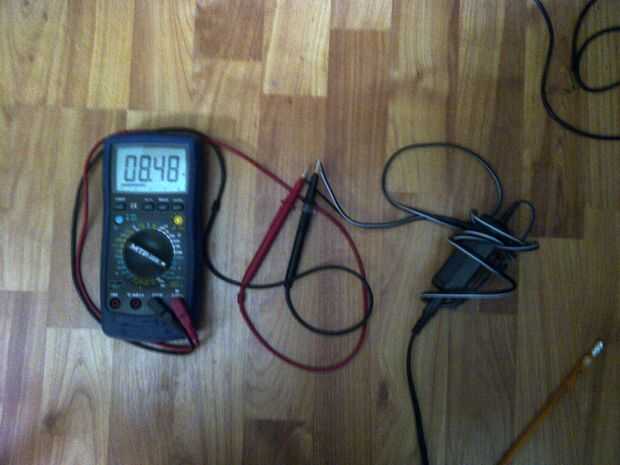

2) ajuste el multímetro para leer por lo menos 10VDC (algunos multímetros tienen ajustes de voltaje variable).
3) Coloque la sonda roja del multímetro en uno de los cables pelados y la sonda negra en el otro cable.
4) enchufe el transformador de pared, asegurándose de que no son cortocircuitos en los cables.
5) si el medidor de voltaje te da un voltaje negativo, entonces tienes las sondas mezcladas, y tienes la sonda negra sondaje el cable positivo de la DC y la sonda roja de sondeo el cable negativo de DC (DC Tierra).
6) si es el caso, sólo para asegurarse, desenchufe el transformador de pared y cambiar sus sondas para conectarse a los cables opuestos. y repetir el paso #4
7) si estás leyendo un positivo DC voltaje (en este caso 8.4VDC o algo así), a continuación, etiqueta el cable conectado a la sonda roja con un (+) y el cable conectado a la sonda negra con un (-). Ya sabes cual cable es la fuente de DC positivo y cuál es su tierra DC. Ahora usted puede aplicar a tus circuitos LM317/LM7805.
8) ASEGÚRESE DE QUE NO HAYA CORTOCIRCUITOS EN TU CIRCUITO CUANDO HACES ESTO!
Surtidos de regulador de voltaje se pueden comprar aquí: http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=170605899893&ssPageName=STRK:MESE:IT
Ahora que tenemos nuestras fuentes de 5v y 3v, vamos a ver lo que el siguiente bloque tiene para nosotros!
