Paso 4: Bloque #2 la cerradura de combinación

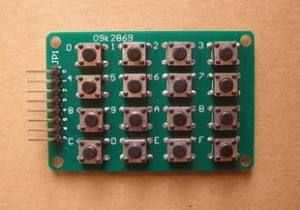

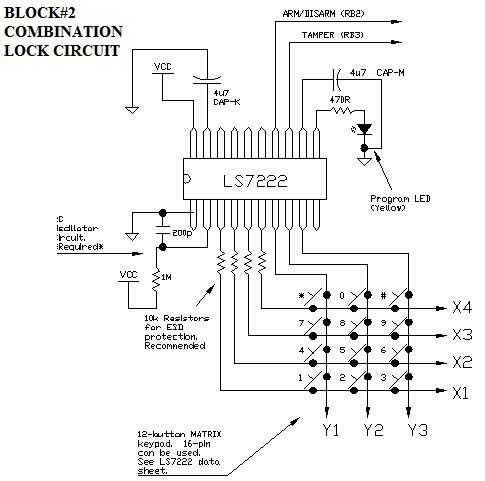

1) el teclado - teclados de matriz como la que he usado si todos tienen el mismo pin-out. Usted puede hacer su propia con algunos botones monetarias, o usted puede comprar uno fuera de ebay. Realmente vendemos 16-botón matriz teclados (como se ve en una de las imágenes en este bloque), que pueden conectarse fácilmente a la LS7222. Hay 4 x 10 resistores de k a pines #3, 4, 5 y 6. Estas resistencias no son necesarios, pero es una buena idea usarlos. Protegen el circuito de potencial de que descargas de ESD. Las líneas del teclado de matriz (X1-4 y Y1-3) ayudarán a entender cómo programar los LS7222 y son mencionadas en la referencia en la hoja de datos, que se puede encontrar aquí:
http://www.lsicsi.com/pdfs/Data_Sheets/LS7222.pdf
2) el oscilador RC: si tienes un condensador entre p 50 y p 300, que funciona. Es necesario un resistor entre 500 k y 2M ohmios. Esta combinación crea la frecuencia interna a la que funcionará el LS7220. El circuito oscilador RC se encuentra en los primero dos pasadores de la IC.
3) los condensadores de dos tiempo M CAP y CAP-K: el LS7220 tiene muchas salidas, pero sólo estamos utilizando las salidas de brazo y manipulaciones. Cuando se introduce el código de brazo, la salida de brazo va alta para una duración que se basa en el valor de M de la tapa. Una tabla en relación con la duración del pulso a la relación de valor de condensador puede encontrarse en la hoja de datos. El valor de K de tapa de determinar cuánto tiempo el usuario tiene que introducir un código. También hay una tabla en la hoja de datos que proporciona el código entrar en tiempo a la relación de valor de condensador. Si utilizas 4u7 tapas para CAP-K y M tapa, vas a tener un buen día =)

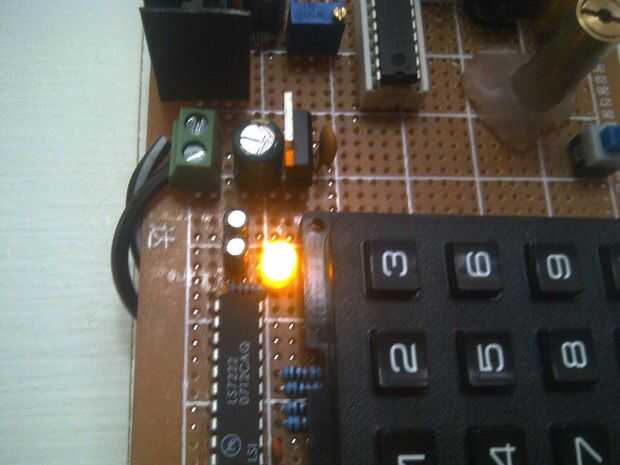

4) el LED indicador de modo de programa: simplemente he añadido un resistor limitador actual 470R y un LED amarillo para el indicador de modo de programa. Cuando usted encienda el dispositivo, el código por defecto armar y desarmar es 1254. Esto actuará para armar y desarmar el sistema mediante el envío de un pulso a la MCU vía la línea de armado/desarmado. Si pulsas 1252 ** (estrella de estrellas de 1252), entonces el programa, el LED se encenderá y podrás volver a entrar en un nuevo código. Ahora, existen esencialmente tres códigos capaz de entrar por la LS7222, pero sólo estamos preocupados por uno. Sin embargo, al introducir un código nuevo, tienes que entrar en un factor de tres. Los tres primeros dígitos de los tres códigos son los mismos.
Para entrar en modo programación (tenga en cuenta que esto no es esencial para el circuito y puede ser saltado si usted no está interesado):
1) Encienda el dispositivo.
2) Introduzca el código por defecto (1254 + **) esto se encenderá el indicador de programa amarillo.
3) escribe en el nuevo código (6 dígitos). Recuerde que nos preocupamos sólo de un código, pero tenemos que entrar en la información de los tres.
4) ya que los tres primeros dígitos son comunes, y los tres últimos son comparados con las cifras finales a cada código, si apretamos 123456
entonces el primer código es 1234, el segundo será 1235 y el código de armado/desarmado será 1236. Es un poco complicado, pero tienes que pasar algún tiempo jugando con él. Sin embargo, el LS7222 tiene un mucho más sencillo hermanito llamado el LS7220. Si usted está interesado en una cerradura de combinación muy simple, revisa la hoja de datos aquí:
http://www.Google.CA/#sclient=Psy&hl=en&site=&source=HP&q=ls7220&AQ=f&aqi=&AQL=&OQ=&PBX=1&FP=af8369df22e4f31a
El LS7220 y el LS7222 se pueden comprar aquí: http://stores.ebay.com/engineeringshockelectronics
Si tienes alguna duda, haré mi mejor esfuerzo para responder, pero echa la electrónica video HW SW que he encerrado. ¡ Dar demostraciones!
