Láser de viaje mío (2 / 2 paso)

Paso 2: El circuito

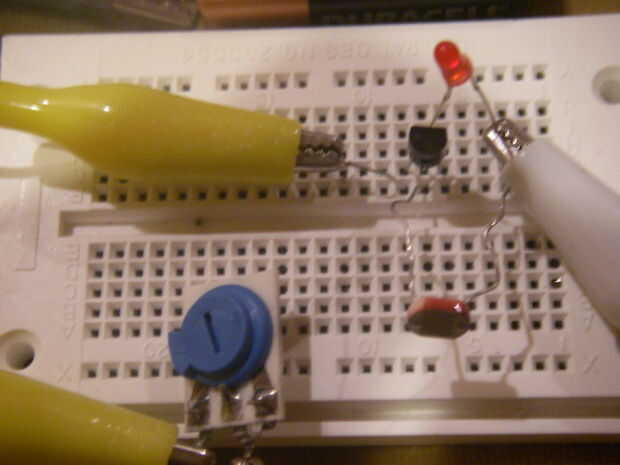

En primer lugar, conectar el lado negativo de 9 voltios para el emisor del transistor PNP. A continuación, ponga el lado negativo de la L.E.D hacia el colector del transistor PNP. Luego, coloque un lado de fotocélula en la base del transistor PNP y el otro lado positivo de los LED Finalmente, conecte el lado positivo de 9 voltios en el lado izquierdo del potenciómetro y la parte media del potenciómetro para el lado positivo de la L.E.D y la fotocélula. Asegúrese de que el potenciómetro es baja para que no queme el diodo emisor de luz

El transistor PNP:
Si no sabes que partes son lo que en el transistor PNP. Ponga el lado plano hacia el norte y el extremo izquierdo un emisor, el medio es la base, y la extrema derecha es coleccionista.

Para que funcione:
Poner el potenciómetro en baja para que el L.E.D está totalmente apagado. El brillo del láser directamente sobre la célula fotoeléctrica. Cuando el láser está en la fotocélula gire el potenciómetro lentamente hasta que se enciende, una vez que su vuelta en hasta que apenas se ha apagado, por lo que debe ser sólo un poco en la dirección opuesta. Luego probar funciona, ponga su mano a través del láser y si enciende el L.E.D (debe ser brillantemente) luego que haya terminado el proyecto. Si no hace que el láser esté en él el L.E.D es sólo apenas apagado. Trate de experimentar con zumbadores, relés y otras cosas.

Si alguien sabe de software de diseño de circuitos y de protoboard para que yo puedo hacer más fácil de me visualizar el curcuit comentario. Y si tienes alguna duda o problema comentaron me.
