Paso 3: El circuito
Para activar el CHDK activado cámara usaremos la función de control remota USB. En este caso tenemos que utilizar mediante el método 'syncable', que es rayo rápido en comparación con el normal USB remoto.
El mando a distancia syncable también funciona de forma diferente. Dispara la cámara en el borde descendente en lugar del flanco ascendente de la señal de 5 voltios. Cuando la cámara detecta la señal USB de 5 voltios, obtiene listo para tomar una foto, esperando que el voltaje caiga a cero.
Hay circuitos de disparador de la cámara de alta velocidad flotando alrededor de la ' red pero no pudimos encontrar ninguna syncable USB. Así que improvisó el siguiente circuito.
Utiliza un temporizador 556 IC, un inversor, una fotorresistencia y algunas tapas y resistencias.
El almacén del dólar tenía un cable USB idéntico al que mi camara utiliza. Lanzaron un extremo de él, en lugar de destruirlas que vino con mi cámara.
Se necesita una fuente de alimentación de 5 voltios para alimentar el circuito. Si no tienes uno, recoger un cargador USB barato, o agregar un regulador de voltaje 7805 para el circuito.

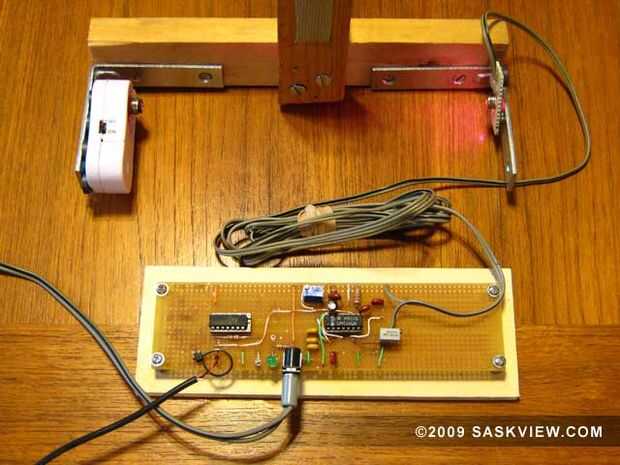

La fotorresistencia no es en el circuito; se monta en un pequeño trozo de perf Junta en el extremo de un cable corto. Pegar unos imanes en la parte posterior para una fácil alineación con el láser.

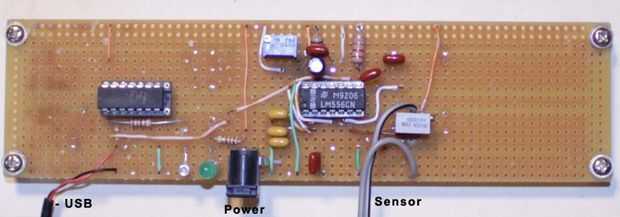

El circuito debe ser construido primero en un tablero de pan y probado. Una vez usted está seguro de que todo funciona entonces o bien grabar una placa de circuito o utilice un tablero de prototipo como lo hice. O simplemente seguir utilizando el circuito en el tablero de pan.
Nota: 02 de octubre de 2009 hubo un gran error en el esquema toxoof instructable miembro señalado. Se ha corregido el PDF.
19 de octubre de 2009: otro error ha sido encontrado en el esquema. ARRRGGGGG!
30 de julio de 2010: Esquema revisado para utilizar fotoresistor
Descarga aqui el pdf: PDF
