Paso 14: El Transistor láser de Control de alambre

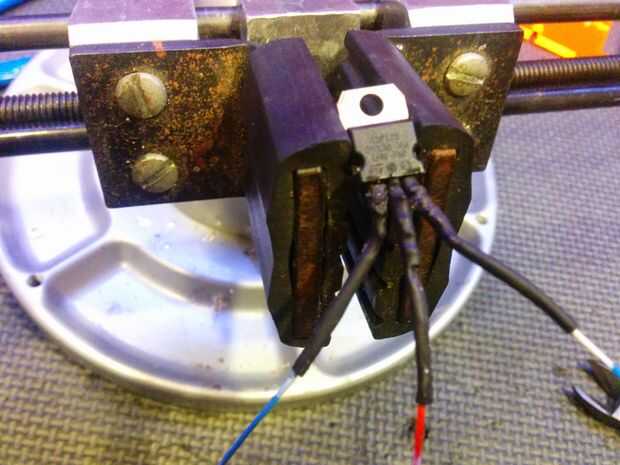

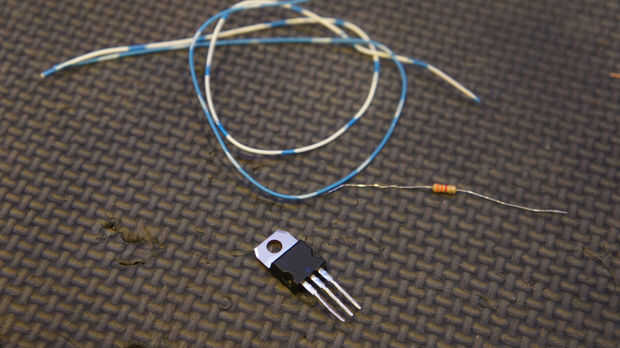

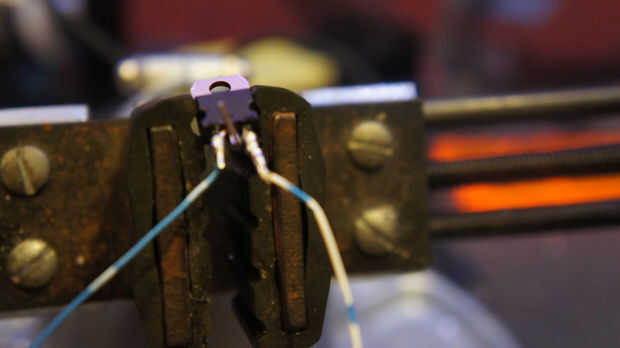

Obtener el TIP120 (BOM #37) y algunos pequeños alambre de chatarra. La soldadura de cada pin del TIP120 con un hilo de color diferente. (IMPORTANTE). También del encogimiento del calor para evitar cortocircuitos!

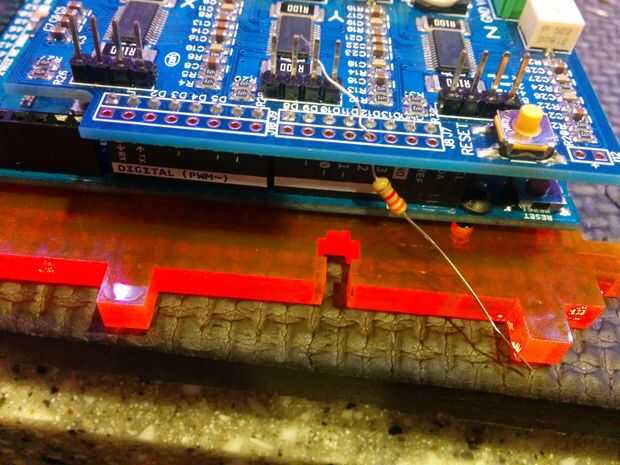

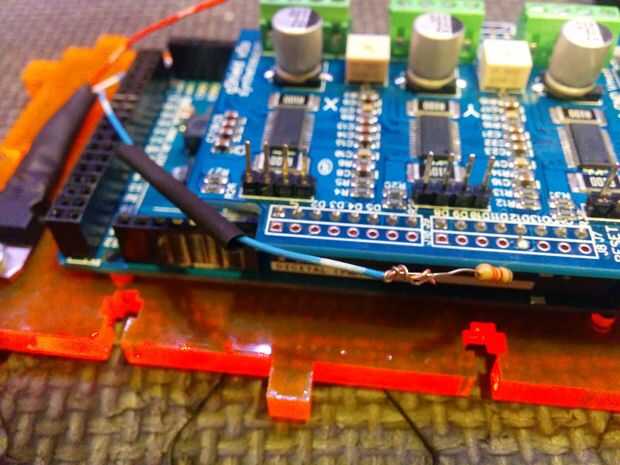

Soldadura el 2.2K resistor (BOM #25) al pin marcado número #12 en el gShield (BOM #26). A continuación, suelde el otro extremo de la resistencia k 2.2 a la extrema izquierda izquierda del transistor TIP 120. Asegúrese de deslizar algunos encogible sobre él y reducirlo hasta!

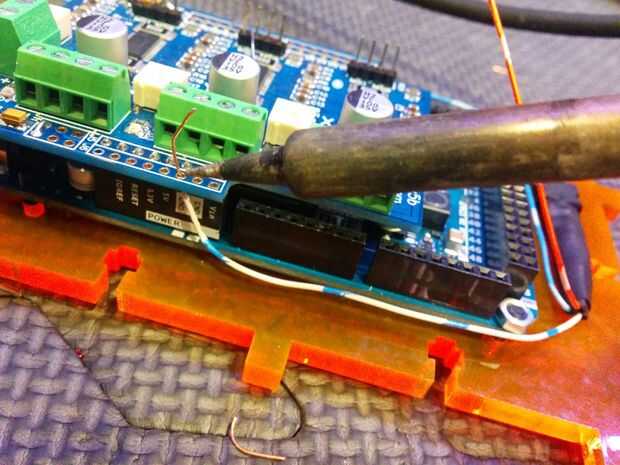

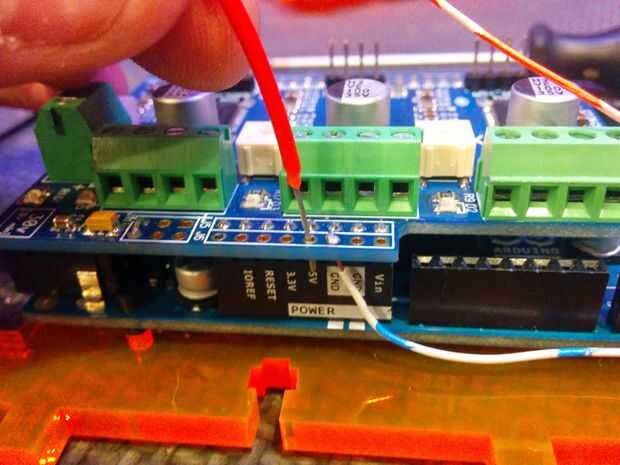

Suelde el cable muy extrema derecho conectado a la 120 de punta a la tierra en el gShield. Recorte el exceso de cable.

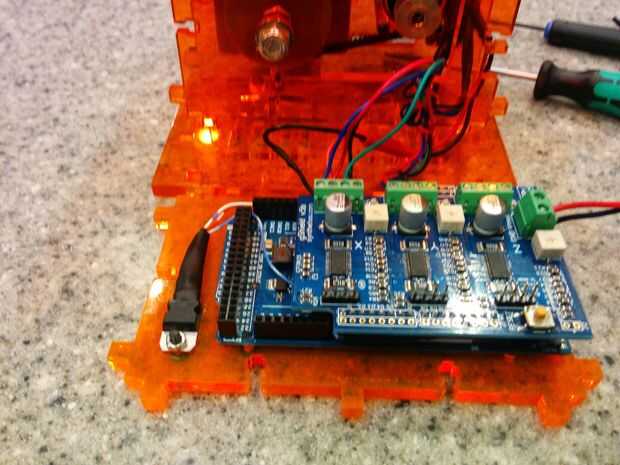

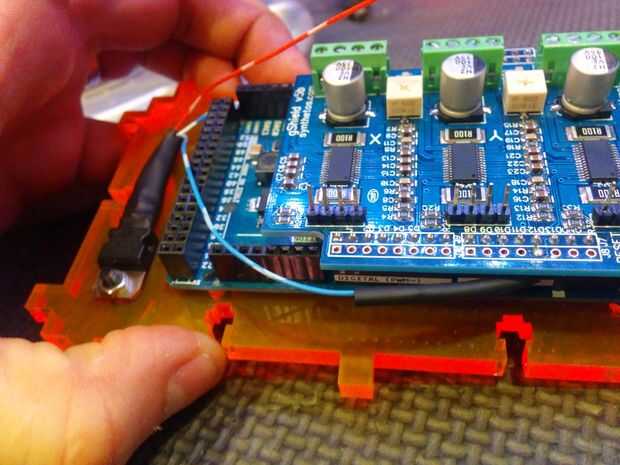

Atornille el TIP120 con un M3 12mm (BOM Nº 36) de negrita en el panel inferior, sujete con una tuerca M3. (BOM #14)
