Paso 15: Adjuntar láser módulo montaje - ajuste actuales potes

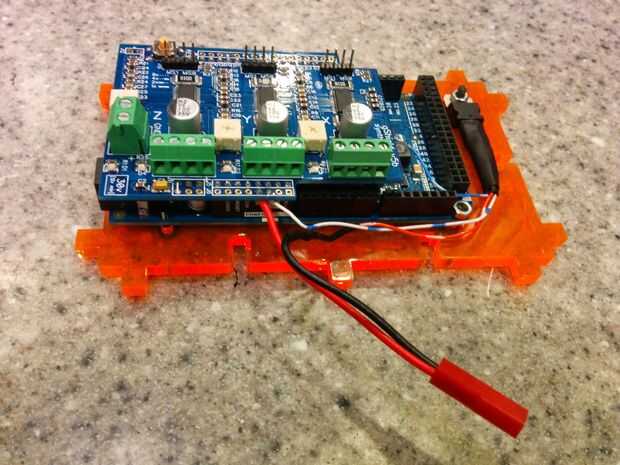

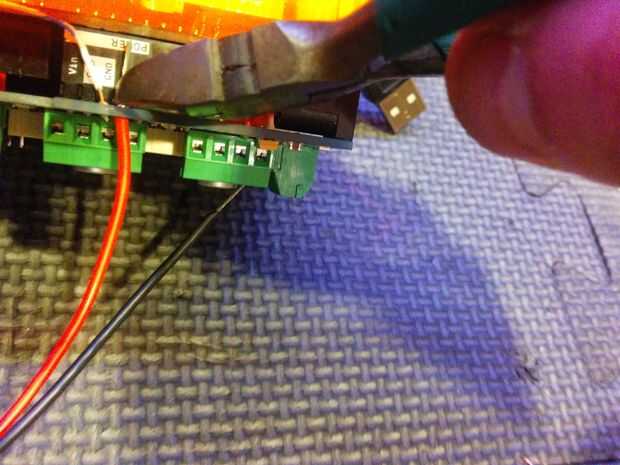

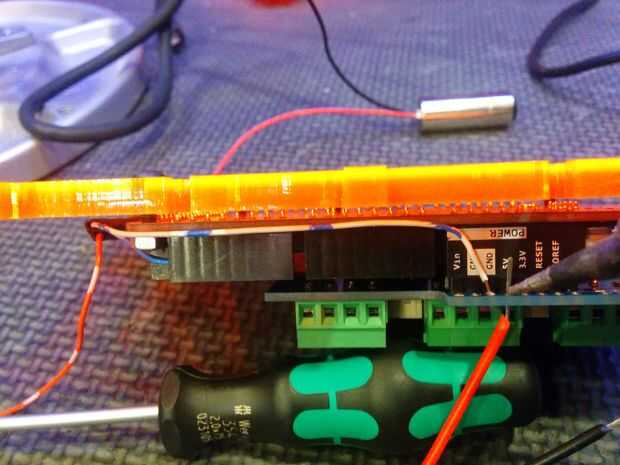

Suelde el cable rojo del conector hembra 2 pin (BOM Nº 28) a la fuente de 5v conectado a la gShield. Recorte el exceso.

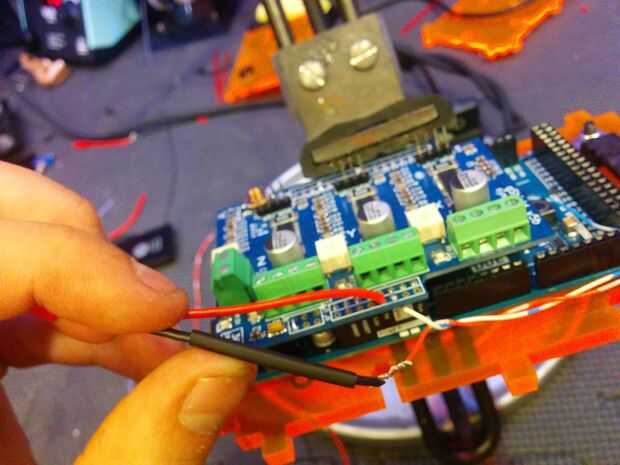

Suelde el cable negro del conector macho (BOM #28) para el cable del centro que está conectado el TIP120. (BOM #37) Regular la canción y la danza... Encogimiento del calor para arriba y coche en.

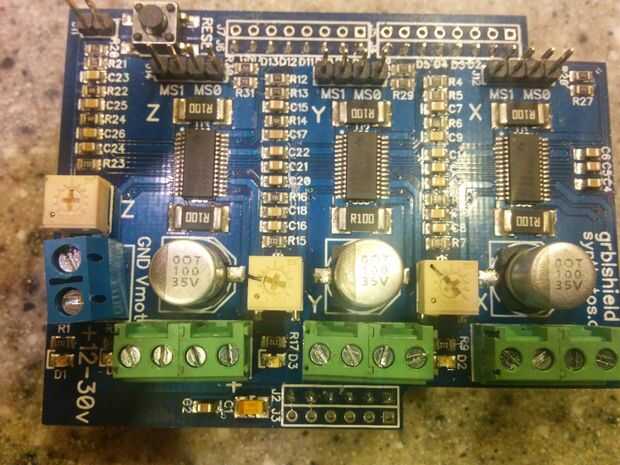

Antes de continuar debe ajustar las ollas de ajuste actuales en la gShield. He adjuntado una imagen para la configuración actual "buena" para los motores que figuran en la lista de materiales. Miren la última foto de la gShield en este paso. Un destornillador y gire el blanco actuales ollas de ajuste completamente hacia la izquierda. No utilice demasiado torsión o rotura de voluntad. Una vez que haya ajustado completamente contador gire en sentido horario las macetas reloj para reflejar la orientación de la imagen. Tenga en cuenta las líneas de ajuste negro. Sé que se trataba de "palabrería" déjeme por favor saber si esto no es muy claro en los comentarios.
