Paso 1: Preparar los archivos
Hay un montón de diferentes maneras de diseñar sus rutas de doblez. Yo utiliza Autodesk Inventor para diseñar un sistema muy simple de hexágonos concéntricos para crear una forma de hiperboloide hexagonal. Para formas sencillas, recomiendo trazar todas las rutas de doblez (montaña y Valle) en el mismo archivo (si el software tiene la capacidad, usando diferentes capas), que facilita la alineación más adelante en el proceso. También puede separar sus pliegues de montaña y valle desde el principio si usted elige. Para este ejemplo, comencé con los pliegues en un solo archivo.

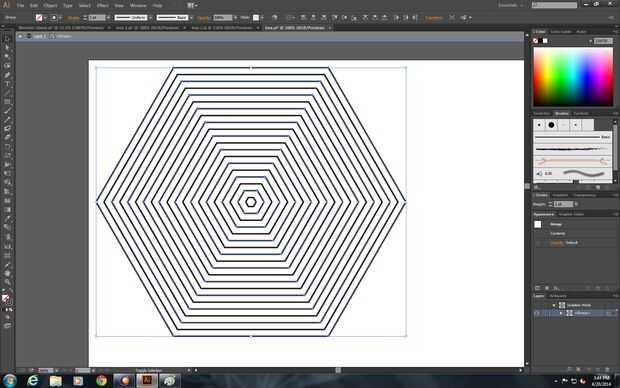

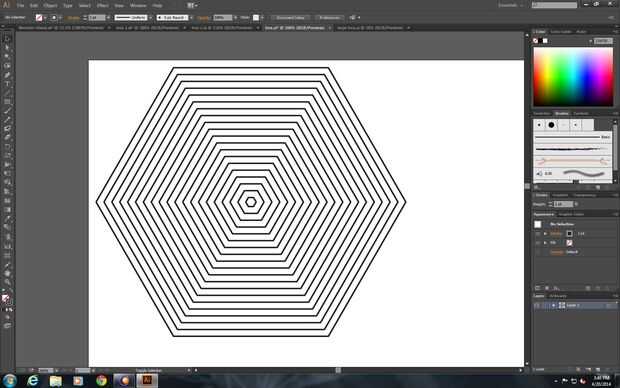

- Importar sus rutas de doblez.

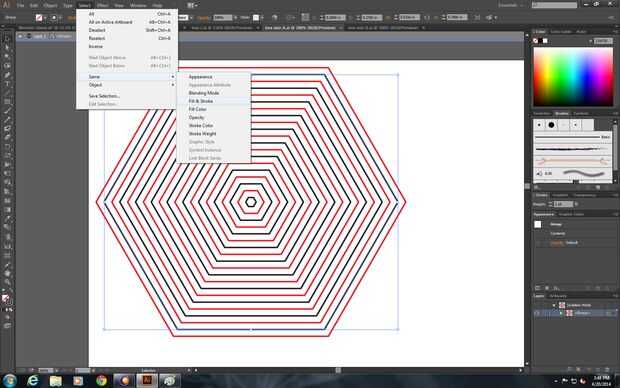

- Seleccione sus todos sus pliegues de la montaña y cambiar el color del trazo.

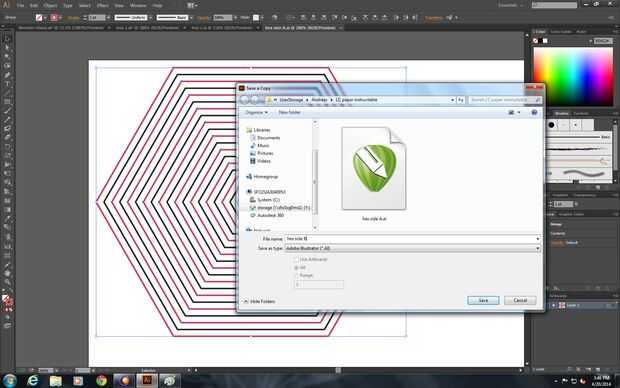

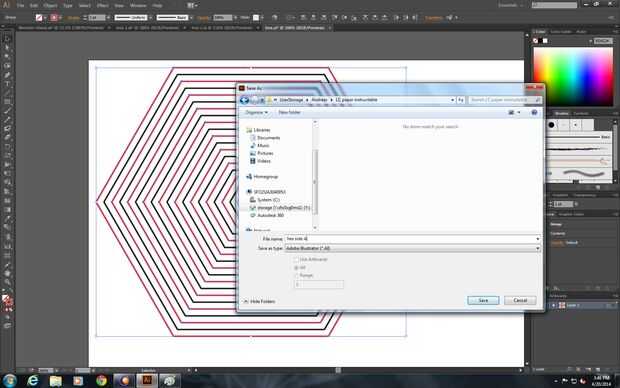

- Guardar dos copias de su archivo de origen: uno para dobleces de montaña (lado A) y para los dobleces de Valle (lado B). Creando tanto pliegue presenta el formulario el mismo archivo fuente, conservan el alineamiento y la ubicación de ambos conjuntos de caminos de pliegue.
- En el archivo de lado, eliminar todos los valle pliegues (líneas negras) seleccionando un doblez de Valle y clic en "seleccionar -> mismo -> relleno y trazo".

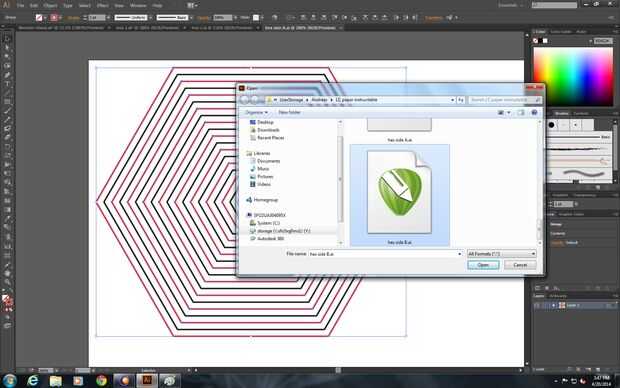

- Asimismo, en el archivo de lado B eliminar todos los pliegues de la montaña (líneas rojas).

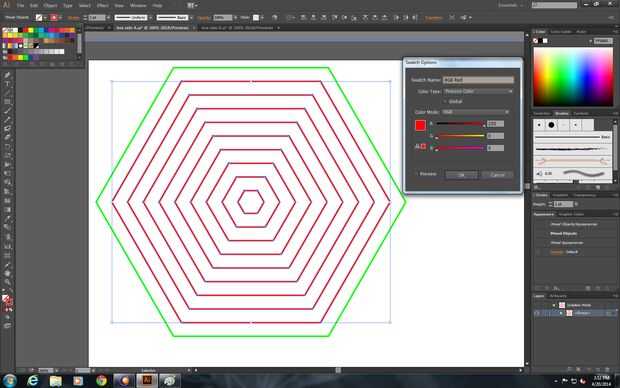

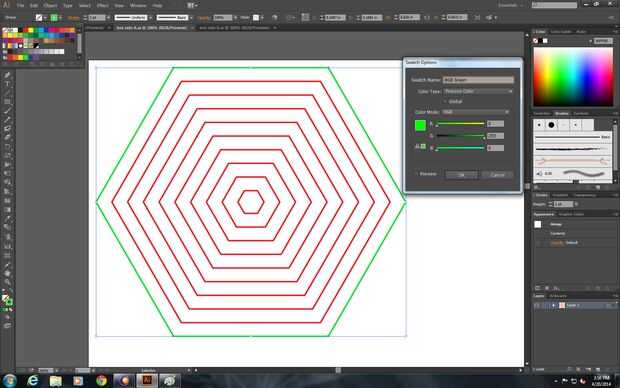

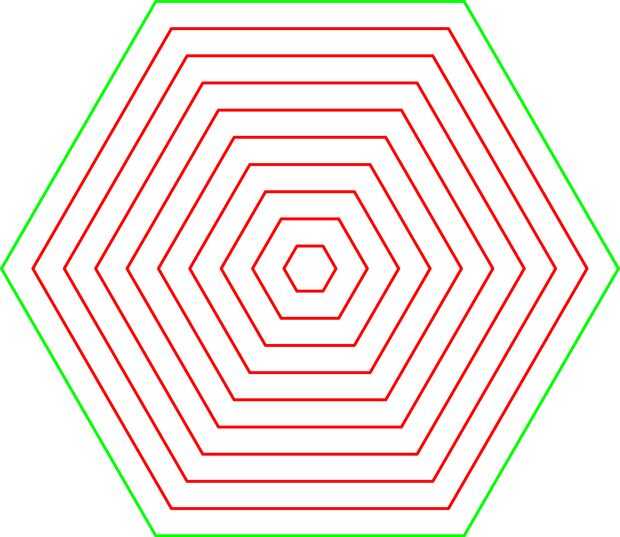

- En el archivo lateral, seleccionar la ruta más externo y establezca en verde RGB (0,255,0), que será el color de "corte". Establecer el resto de los caminos en rojo RGB (255,0,0), que será el color «etch».

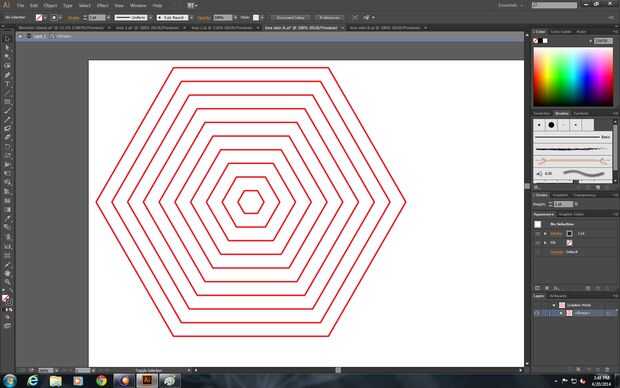

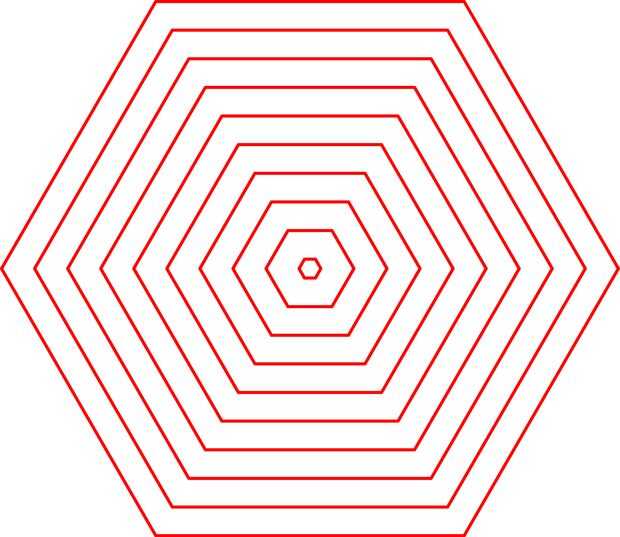

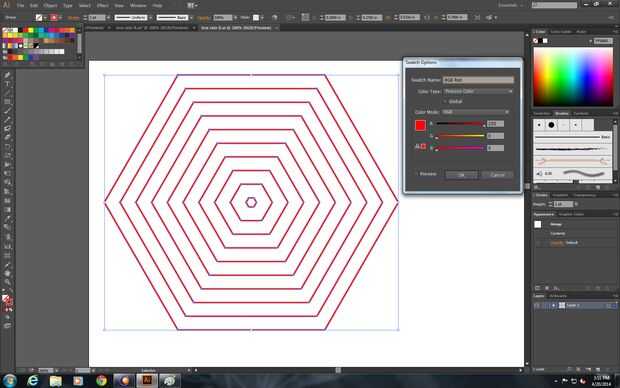

- En el archivo de lado B, todos los caminos «etch» el color establecido (RGB rojo).
