Laser grabado y corte tintas impresión de acrílico (1 / 4 paso)

Paso 1: Crear los archivos de imagen para grabado

Prepare la imagen o texto mediante un software gráfico de su elección y coloque un cuadro de línea de.001 pulgadas alrededor de la imagen. Esto se utiliza para cortar el área de grabado de pistas de la hoja de acrílico. No hay necesidad de revertir la imagen o el color. El ajuste del sello del controlador de corte láser para el láser de Epilog se encargará de esto, junto con otras opciones.

Crear la imagen con tres capas. La primera capa es la imagen a imprimir. La segunda es una máscara, que se utiliza para la zona del bulto del material que rodea la superficie de la imagen creando un área elevada de la superficie de impresión de la aguafuerte de la aguafuerte. El resultado será que una matriz escalonada con parece el área impreso ha sido fileteado del material a granel. La tercera capa es un esquema de la rayita de la placa que se utilizará para el corte a troquel de la pieza de acrílico y proporciona una referencia para las otras dos capas.

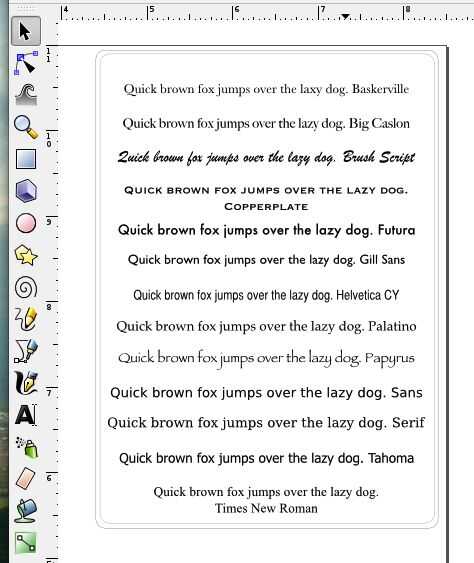

Figura 1 muestra la prueba de fuente que se grabe y prueba para determinar qué tipos de impresión el mejor. Las líneas de texto están en capa 1. Los bloques de la imagen y el texto deben estar centrados izquierda a derecha.

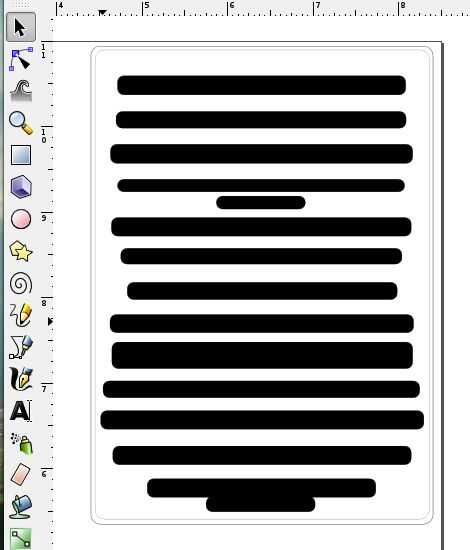

La figura 2 muestra la capa de máscara. Para las formas de la máscara, quite la línea alrededor de la forma rellena o hacer el contorno más amplio.001 pulgadas. Si la línea es.001 pulgadas de ancho, la forma se corta hacia fuera. Las formas de la máscara deben estar centradas izquierda a derecha.
Añadir una tercera capa con un cuadro alrededor de las imágenes y la máscara con un ancho de línea de.001 pulgadas y sin relleno. Este cuadro debe también estar centrado izquierda a derecha. Esta casilla se utiliza para cortar el troquel de la pieza de acrílico y para alinear ambas capas. Anote el tamaño de la caja. Esto se utilizará para establecer el tamaño de la pieza cuando el dado de la aguafuerte.

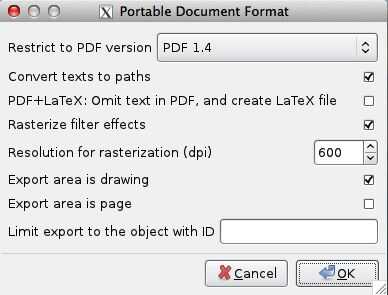

Crear dos diferentes archivos PDF con resolución de 600 dpi. Use capas 1 y 3 para el primero y 2 y 3 para el segundo. El sistema para el cortador del laser no tiene las mismas fuentes como el equipo utilizado para hacer el diseño. Utilizando archivos PDF elimina la necesidad para el sistema de la cortadora del laser para tener las mismas fuentes instaladas. La figura 3 muestra la configuración que utiliza para crear los archivos PDF.

Abrir cada uno de los archivos PDF para comprobar que cada uno es del mismo tamaño.
