Paso 4: Montaje A - Base
1. Tome dos de las placas de acrílico y abrir agujeros de 2 a 3cm desde la parte superior, una a 2cm desde el lado que primero elegir y otra a 2cm desde el lado opuesto.
1.1. abrir dos agujeros más en 8cm desde la parte superior, una a 2cm desde el lado que primero elegir y otra a 2cm desde el lado opuesto.

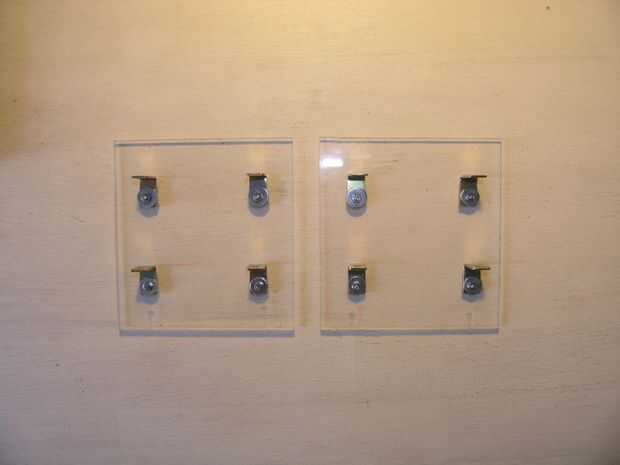

2. Instale los ángulos, todas apuntando en la misma dirección. Luego tomar las dos placas restantes y accodingly agujeros abiertos, por lo que coinciden con la posición de los agujeros de ángulo...

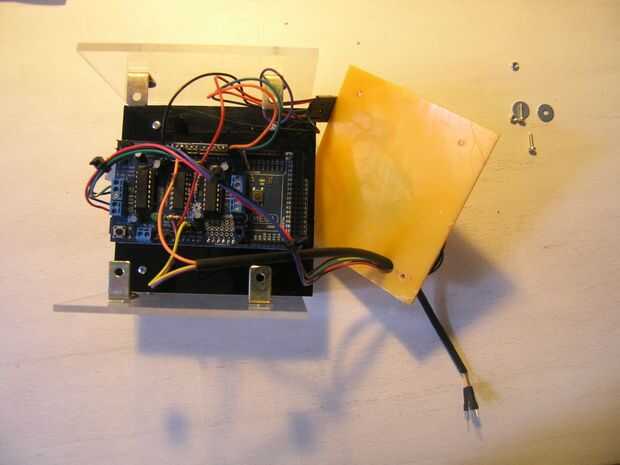

3. Tome una de las placas este último y el abierto agujeros que coincidan con tu arduino de agujeros de fijación. Atornille el Arduino junto con el motorshield montado a él.

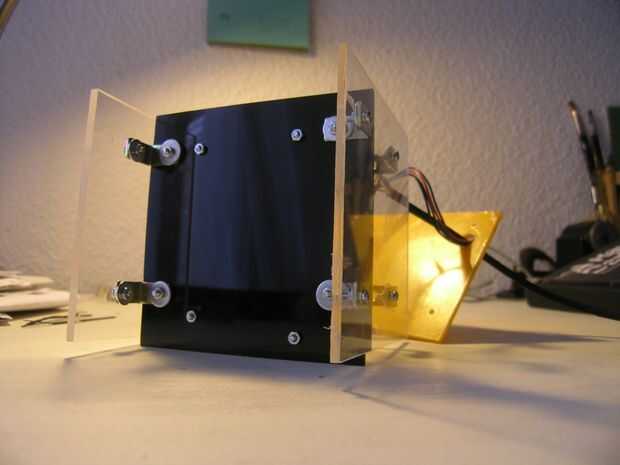

4. Fije el esta placa entre las placas con los ángulos en el nivel más bajo y atorníllelo.
5. tomar la última placa y abra un agujero de aproximadamente 1cm de diámetro. Se trata de pasar los cables hasta el nivel superior.
6. Pase los cables desde el Arduino a través del agujero grande en la placa suelta y en el caso de los cables del motor, brevemente desconectar tu arduino de elemento por elemento, pase los cables por el orificio y conectarlos otra vez.
7. Si todo está bien conectado y comprobado que los motores se están moviendo y el láser es encender y apagar, fije la placa suelta para el nivel superior de nuestro caso. Que le da una sólida base donde instalar el cañón...
