Paso 5: Montaje B - cañón

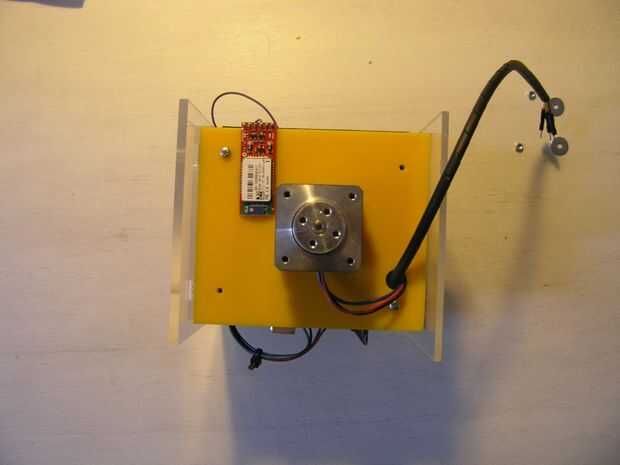

1. pegue el Motor paso a paso a la placa superior de la base. No utilizar pegamento caliente para eso pero algún tipo de silicona que no recuerdo exactamente. Pero supongo que caliente debe ser ok. Coloque el cubo de aluminio en la parte superior. Atornillar el Servo a él con la ayuda de un soporte en L Servo. Mantenga el servo en posición horizontal.
2. Instale un soporte de inclinación en el servo, asegúrese de que tiene en su 0° posición (hacia arriba porque el motor está mintiendo en su lado - va invertir esto en el código para que funcione correctamente) ver imagen. Después de encender el cañón hasta puede ser que necesite solucionar este problema por lo que no te preocupes ahora

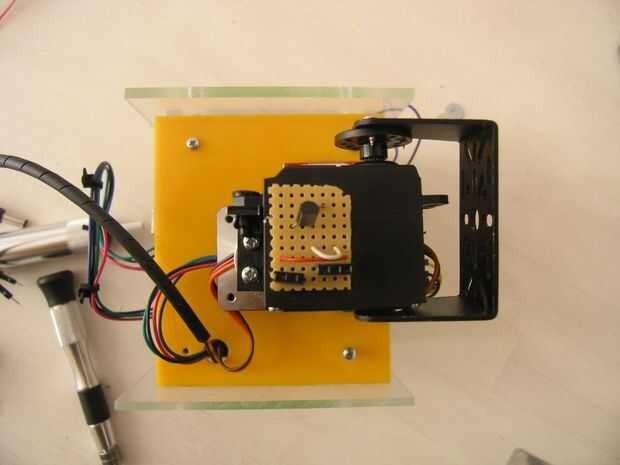

3. pegue el circuito laser servo usando pegamento caliente.

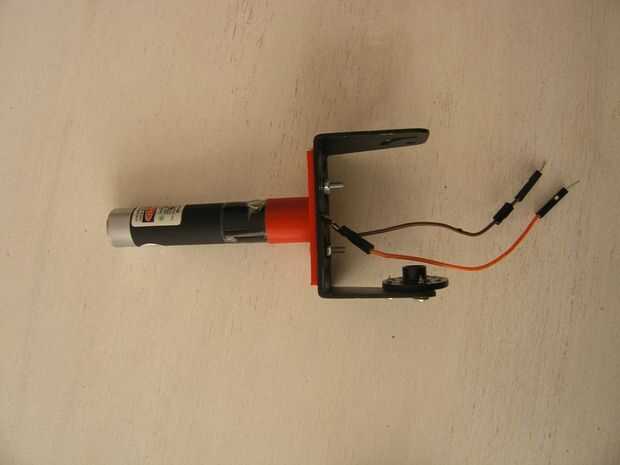

4. el soporte personalizado láser que usted debe imprimir 3D ahora viene bien. Recuerda medir tu laser y modificar el diámetro interno de la boca en caso de que varía desde el modelo. Basta con atornillar su base en el centro de la parte superior del soporte de inclinación, pasar los cables por el agujero y seguir pulsando el láser por la boca de explotación hasta el fondo. Si el diámetro es el mismo, el láser debe tener perfectamente.
5. Conecte los cables del laser el circuito montado en el servo. Intentar mantenerlo centrado y todos los cables que van al láser son gratis y por el mismo camino y no enredaron con algo.

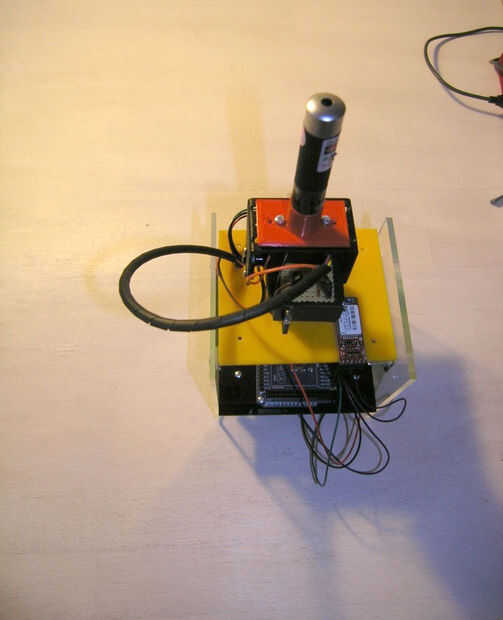

Eso es todo desde el lado de la construcción.
