Láser proyector de imagen (6 / 7 paso)

Paso 6: Distribución del punto

Usando una lente cóncava, ampliamos la viga suficientes para cubrir todos o la mayoría de la zona de 35x24mm de la diapositiva. Puede utilizar 2 lente para ampliar el punto en una distancia más corta, pero brillo sufren un poco por cada filtro que el láser tiene que pasar a través.

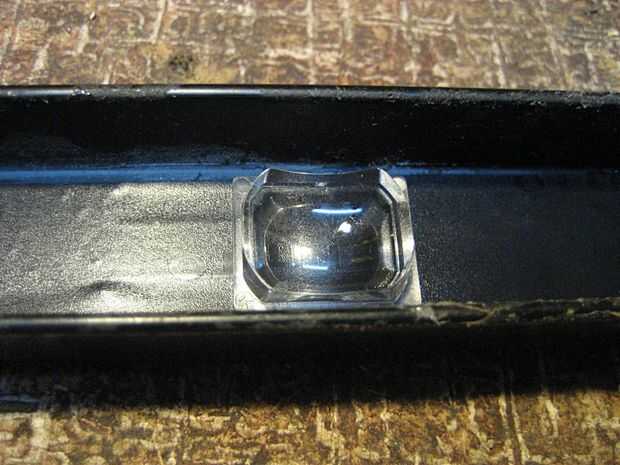

Puede encontrar estos lentes en viejas cámaras desechables. La forma básica expulsa hacia el interior y expande el haz.

Si usted quiere comprar un lente de cristal de calidad, entonces un número de tiendas de renombre láser en línea puede suministrar estos.

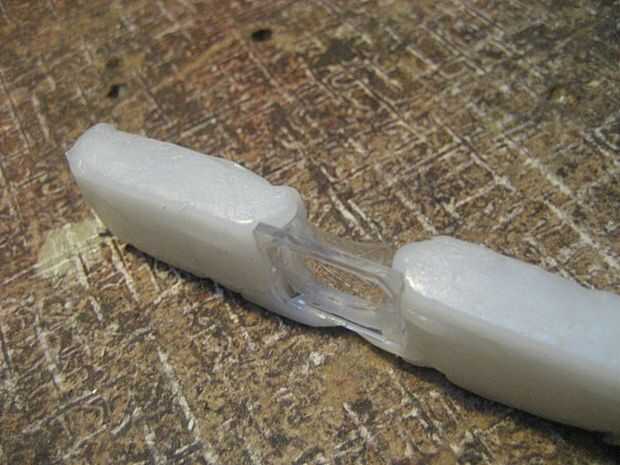

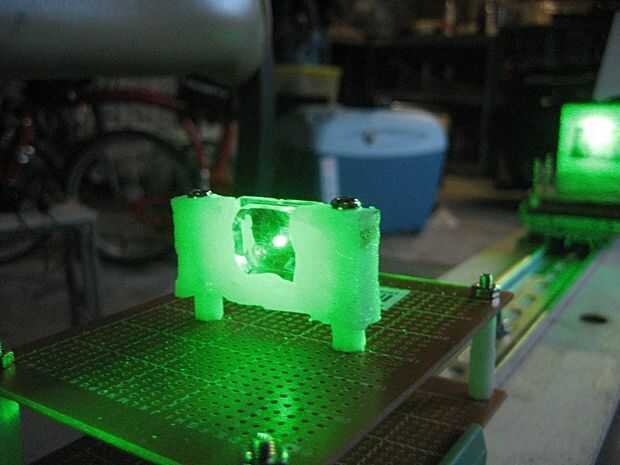

Como antes de la lente dentro de un soporte - usando el polimorfo u otros materiales. Configurar otro 'andamio' y coloque la lente de manera que el haz del láser pasa directamente a través del centro.

Ajustar el tamaño del punto ampliado moviendo el soporte deslizante hacia arriba y hacia abajo hasta que estés feliz. Esto por supuesto significa la lente enfoque demasiado.

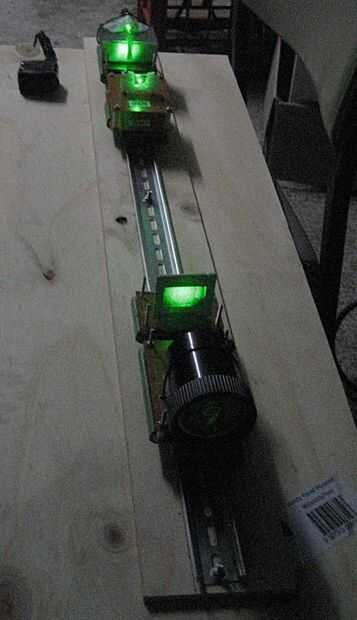

Una vez que todos los módulos estén alineados - entonces debería ver a algún tipo de proyección - si fuera de foco, mover la lente de enfoque hacia adelante y hacia atrás en relación con la diapositiva para obtener la nitidez óptima.

Una herramienta útil para la alineación es alineando el punto 'reflejado' principal que invariablemente ocurrirá al centro del elemento módulo anterior.
