Paso 3: Espirógrafo el regulador V2.
VERSIÓN ACTUALIZADA!!!!!!

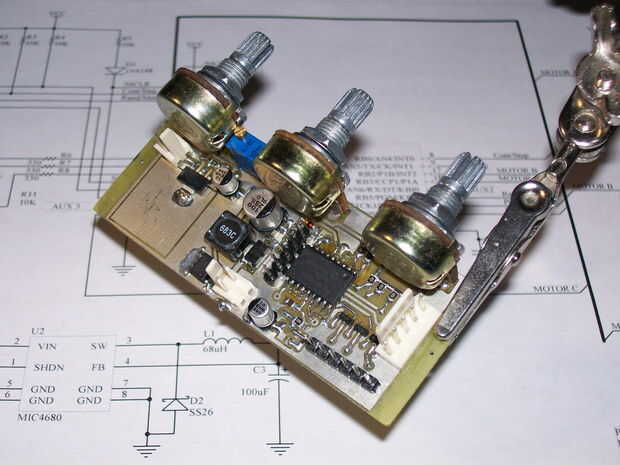

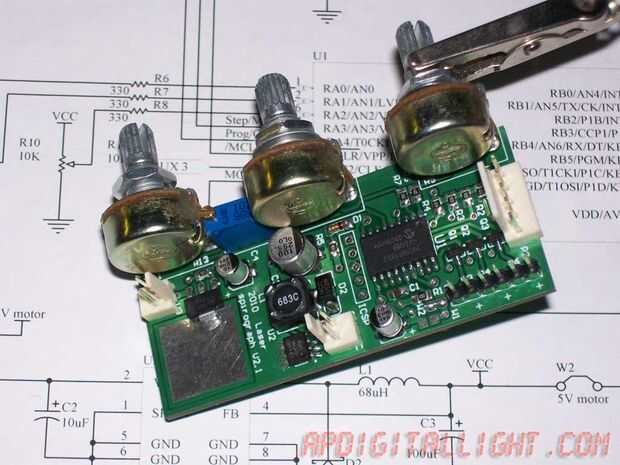

Nuevo tablero de regulador se rediseñó con el uso de componentes SMT.
Regulador de voltaje de conmutación 5V elimina necesidades de disipador de calor. Como resultado el controlador tiene se convirtió en 1,5 veces menor y que ofrece la posibilidad de hacer verdaderamente versión de bolsillo de espirógrafo.
Regulador de voltaje integrado para módulo de láser de baja potencia proporciona energía dentro 2 - 4V.
Controlador soporta ventiladores de 5V y 12V. Voltaje del ventilador puede ser fijado por puentes de cables a bordo.
Junto con los modos auto y manual de funcionamiento regulador modificado tiene capacidad de almacenar sus patrones favoritos en la memoria interna con sólo pulsar un botón y reproducir como una demostración de diapositiva.
Nuevo controlador puede almacenar hasta 80 patrones definidos por el usuario y reproducción ellos secuencia como interminable. Tiempo de mostrar solo patrón puede variar de 3 a 60 segundos. También hay modo manual cuando se acciona la siguiente patrón en secuencia por un usuario.
Descripciones de nuevos controles.
Interruptores:
PROG/ciclo - selecciona el programa (manual) o ciclo (auto) modo de operación.
RAND/MEM - selecciona subrutina para generar patrón aleatorio o almacenados patrones de lectura de la memoria interna.
CONT/paso - selecciona el modo continuo o paso de mostrar la secuencia de patrones.
Este interruptor está activo sólo en modo MEM.
Botón paso/MEM:
-en modo PROG o ciclo/RAND botón escribe patrón actual en la memoria interna. Patrones almacenados se pueden visualizar como diapositivas en el modo de ciclo/CONT.
-en modo de ciclo/MEM/paso botón ciclos través secuencia de patrones almacenados.
Si es de botón se mantiene presionado durante encender toda la memoria interna se borrará.
BOTE A:
-en PROG modo define la velocidad del motor 1.
-en ciclo/MEM/CONT modo define el intervalo de tiempo (de 3 a 60 segundos) Mostrar patrón único de secuencia.
BOTE B:
-en PROG modo define la velocidad del motor 2.
BOTE C:
-en PROG modo define la velocidad del motor 3.
Descripción de la operación.
Hay dos modos de trabajo: programa (manual) y ciclo (auto).
En modo de programa, patrón que se muestra depende de posiciones de los potenciómetros.
Patrón actual puede guardarse en la memoria interna mediante la tecla MEM. Después de 80 patrones se han guardado, cada nuevo modelo sustituirá el patrón más antiguo.
Para borrar memoria, mantenga pulsado el botón MEM durante encender.
En el modo de ciclo, la unidad muestra interminable secuencia de patrón.
En el modo de ciclo/RAND, patrones son generados aleatoriamente por el software. Posiciones iniciales de ollas determinan forma del primer patrón en la secuencia. Patrón actual puede por guardadas en memoria interna con la tecla MEM.
En el modo de ciclo/MEM/CONT, unidad Lee continuamente patrones para visualización de memoria interna. Intervalo de tiempo para mostrar solo patrón depende de la posición del bote y puede variar de 3 a 60 segundos.
En el modo de ciclo/MEM/paso, lectura del siguiente diseño de la memoria es accionada por botón paso.
Todas las notas técnicas tales como
-manual de reparacion;
-PCB en formato PDF;
-LISTA DE MATERIALES;
-Archivo hexadecimal para PIC18F1320;
-C código de fuente para el compilador CCS.
puede descargarse desde aquí
A petición que puedo proporcionar montado SMT controlador, espejos y otras cosas para este proyecto.
