Paso 5: Conectar el adaptador de CA
Ahora que tienes agallas de su láser expuestas, puede tomar un vistazo a la placa de circuito. ¿Recuerdas cuando te dije que mirar la orientación de los polos de la batería? Ahora es cuando necesitarás esa información. Para este tutorial, supondré que el terminal positivo de la batería fue ponerse en contacto con chasis metálico del láser y el terminal negativo de la batería en contacto con la placa de circuito del láser. Ajuste como sea necesario para el láser.

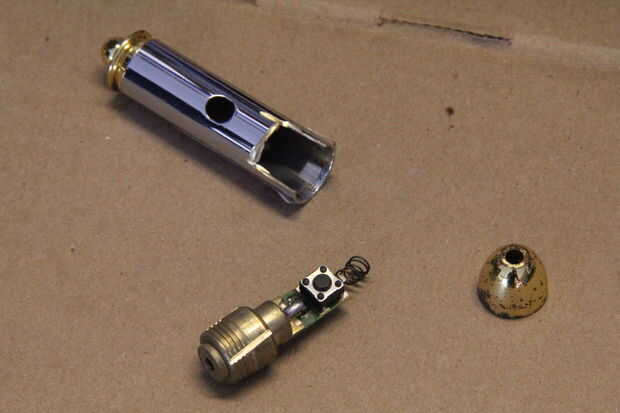

Mi láser tenía un resorte de metal soldada a la parte posterior de la placa de circuito que actuaba como el terminal negativo de la batería. Esto quité simplemente calentar la soldadura y tirando la primavera con un par de alicates de punta.

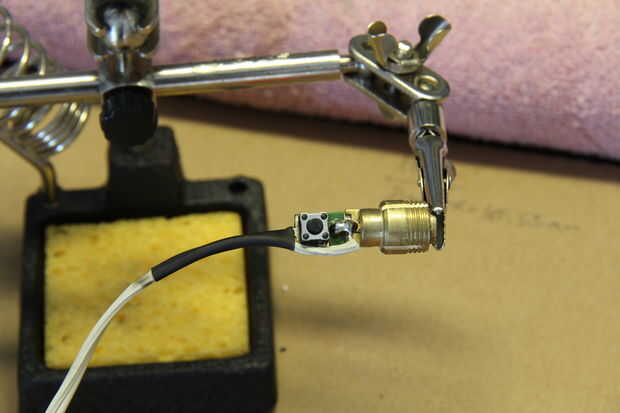

Asegúrese de que se deslice cualquier tubo termocontraíble por que vas a usar sobre los cables del adaptador de CA antes de soldar al láser! Esto le ahorrará algunos frustración más tarde!

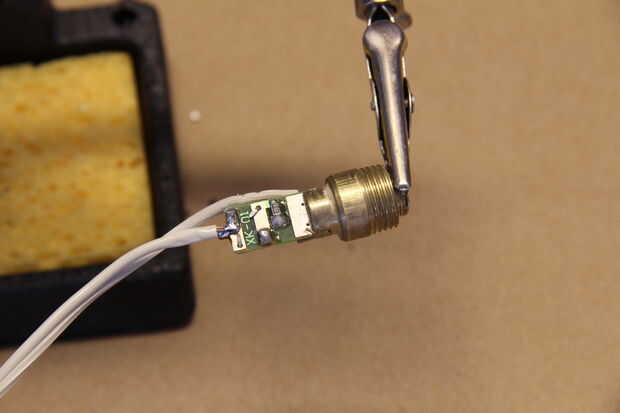

Cuando ya está todo listo, solo soldar los dos hilos de su adaptador de CA en lugar. Soldado el cable negativo a la parte posterior de la placa de circuito donde la primavera había sido unida y se une el cable positivo a la parte inferior de la placa de circuito donde el láser latón salida de vivienda.
Después de conectar los cables, conecte el adaptador de CA e intente operar el láser utilizando el botón, interruptor, etc.. Si funciona, genial! Si no es así, usted tendrá que volver atrás y averiguar lo que salió mal. Algunas causas posibles incluyen:
-Incorrecta AC adaptador salida de voltaje (demasiado baja o demasiado alta).
-Cables desde el adaptador de CA se conectan en sentido inverso.
-Empalmes de la soldadura no están haciendo una buena conexión.
-Terminales de circuito positivas y negativas utilizadas no correctamente identificado.
