Paso 5: Armar el disparador

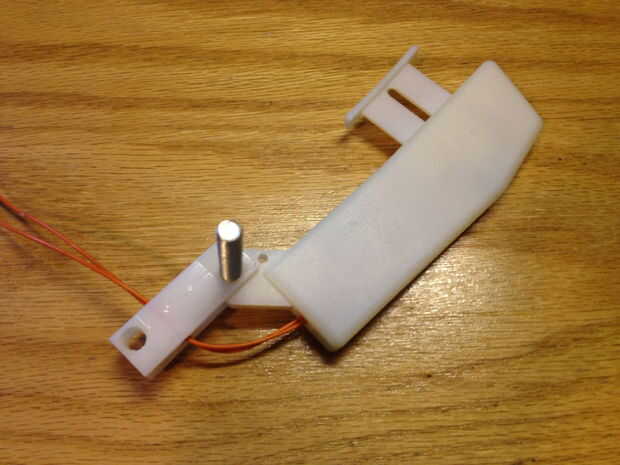

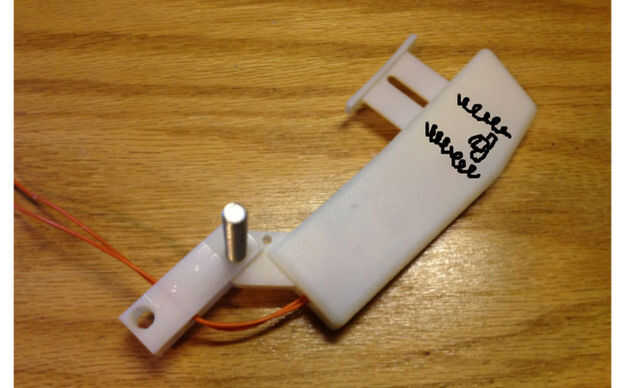

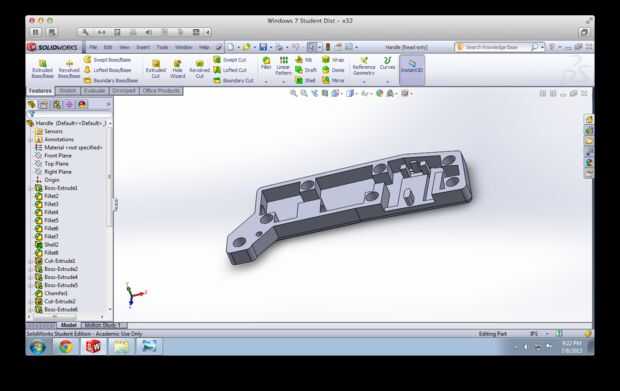

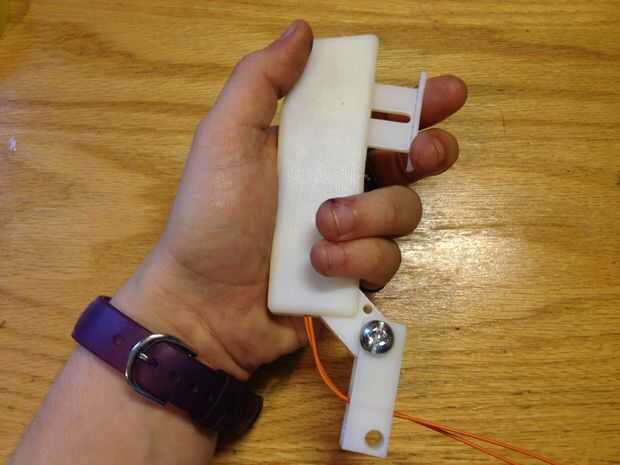

Gran parte del esfuerzo de este proyecto se pone en el proceso de hacer un buen dispositivo. El mango es 3D impreso en cuatro partes principales: las dos mitades de la bisagra, el mango y el gatillo. Coloque los resortes dentro del compartimiento del mango principal. Coloca un botón con alambres soldados. Inserte el disparador. La segunda mitad de la cámara a la manija de epoxy. Y listo! Un laser tag/mango del gatillo.

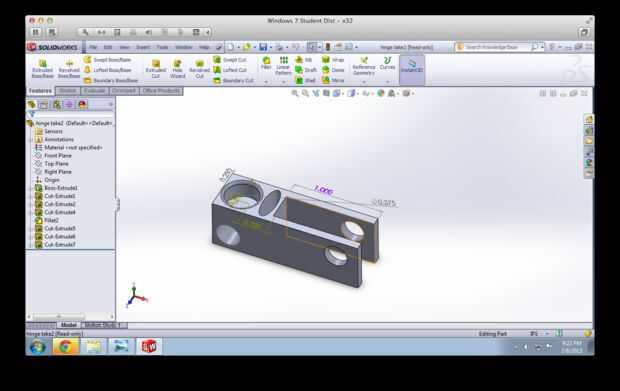

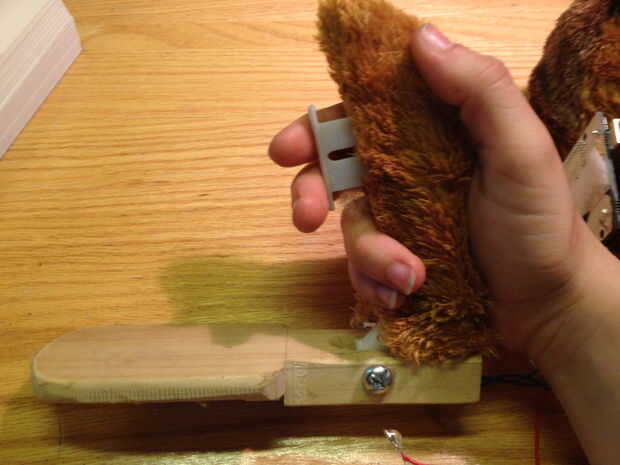

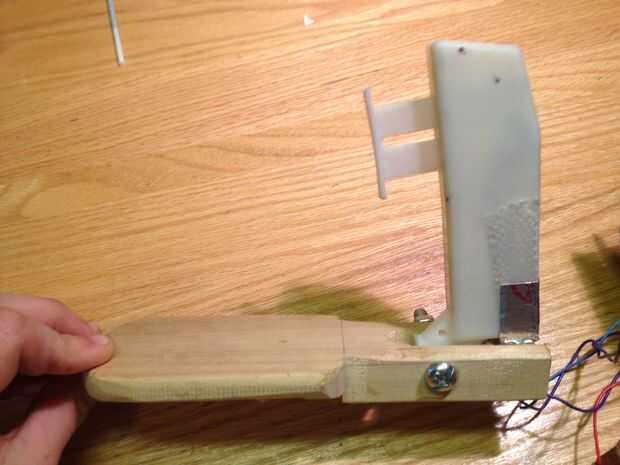

El siguiente es la funcionalidad de cambio de modo de guerra a modo de calor con el toque de una cola. Una pieza bisagra también es 3D impreso. Pegamento los imanes a y tapa la parte inferior de la cámara de disparo y la pieza de la bisagra con el aluminio. Cables de soldadura para el aluminio. Conectar los cables a la arduino como se muestra en el diagrama del paso anterior. Cuando la manija y bisagra satisfacen (y traben magnéticamente), se forma un circuito completo y el arduino sabe que debe estar en modo de guerra.

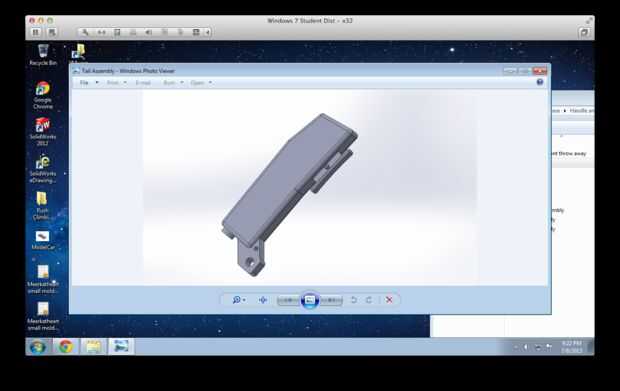

Usted puede descargar todos los archivos de CAD relacionados con gatillo aquí.
