Paso 1: Dispositivo del fotón - instalación de tablero

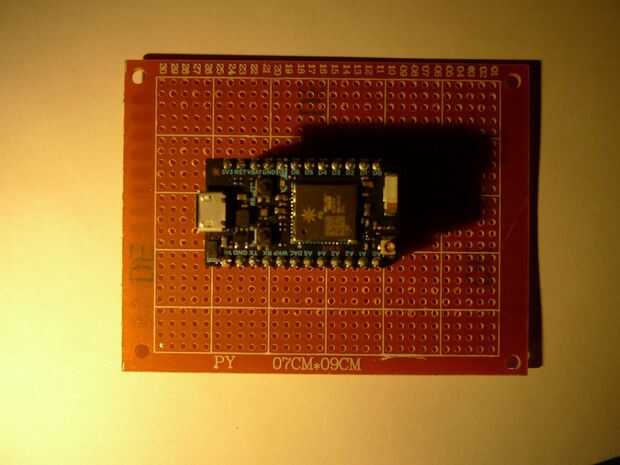

En la configuración final del fotón es administrado esencialmente como un periférico USB por el Raspberry Pi. Se utiliza para administrar todo el hardware excepto la pantalla.
La electrónica del fotón consiste en dos sistemas, la recopilación de datos y el sistema de respuesta.
Recordatorio: cada vez que digo que corte un cable también necesitará un poco de hilo de ambos extremos de la tira.

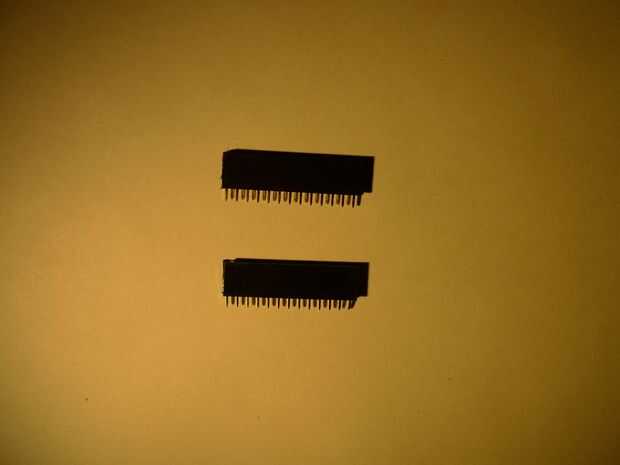

Cabezales de corte
Para permitir que el fotón al ser extraíble usar dos filas de encabezados femeninas. El fotón tiene dos filas de 12 pines, pero porque el corte puede causar el pasador exterior dañado corta filas de 13. Para cortar los encabezados comienzan haciendo un pequeño corte con un cuchillo x-acto. Seguir el corte hasta que haya poca profundidad corte en ambos lados mientras que arriba y abajo de los encabezados. Entonces sostenga a cada lado del corte en los encabezados y tire para ajustarlos.

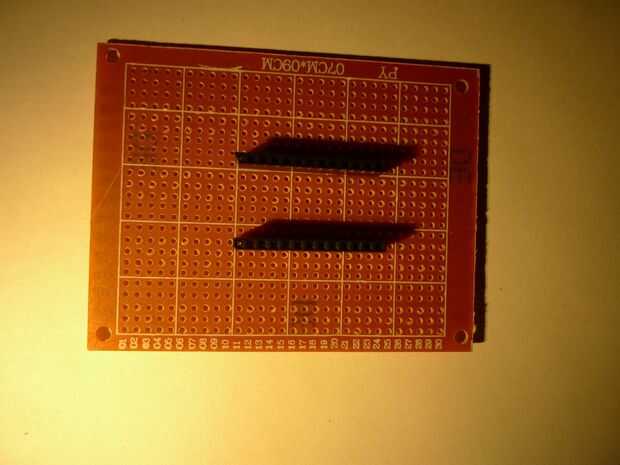

Fije las cabeceras a la tarjeta perforada

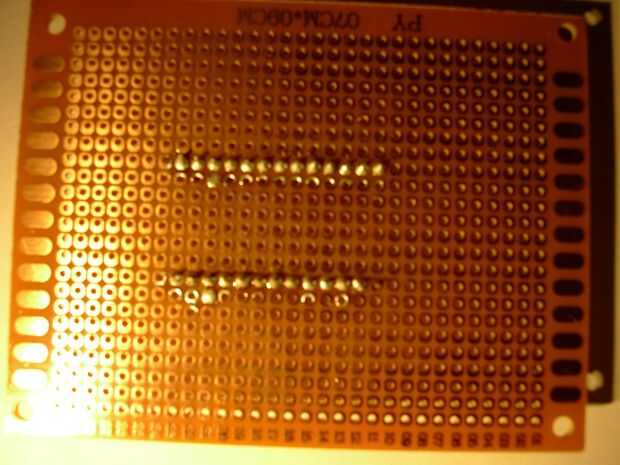

Para la soldadura a los encabezados y otros componentes es necesario un tablero perforado. Los encabezados deben ser colocados en paralelo con seis orificios entre ellos y estén soldados en su lugar. No soldar a los pines 13 que pueden haber sido dañados durante el corte.
