Paso 2: Jugar con el archivo en Illustrator

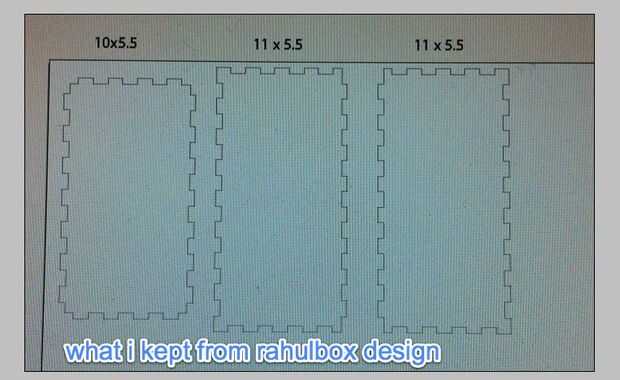

Borré las partes de la Rahulbotics diseño de la caja no era necesario y mantener sólo el 11x5.5 y 10.5.5 lados, uno de cada uno.
Usando la "herramienta de punto de anclaje de borrar" me deshice de todos los puntos de ancla que no quería. Luego he seleccionado los dos puntos que quería conectar y "Unido" (click derecho, join.). No soy gran en Illustrator, pero hemos aprendido en la clase de Illustrator básica.
Para hacer las formas restantes, utiliza la herramienta "rectángulo" y entonces entraron las dimensiones exactas. (Una vez más, ver diseño de Chris estas mediciones).

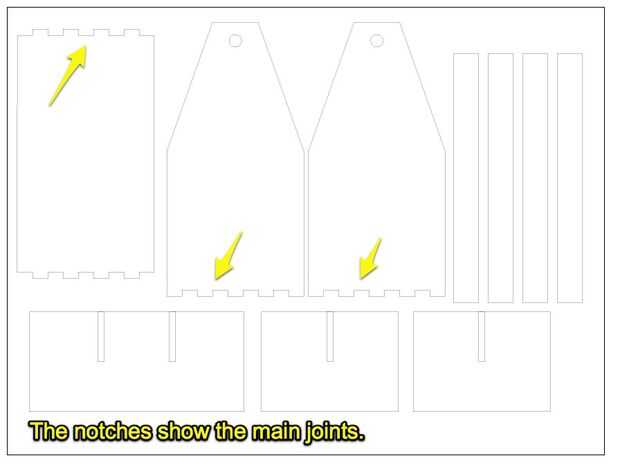

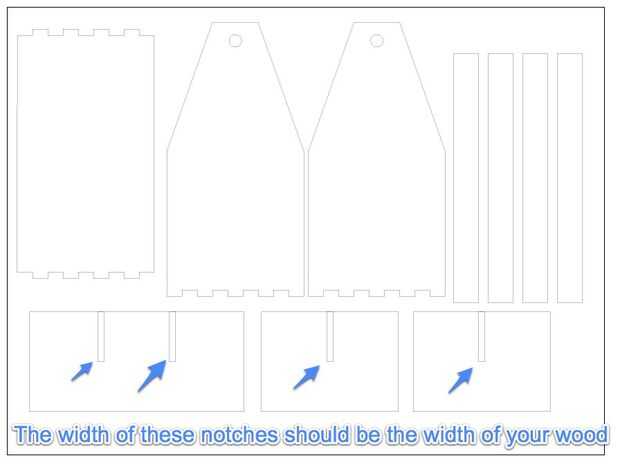

Las muescas deben ser el espesor de su material. Por esa razón, he puesto les en una capa independiente para que usted puede modificar para adaptarse a su material. (Ya sé, cuidan sobre capas me muestra que soy mucho más fluido de photoshop a illustrator...)
Usted también querrá modificar los dos círculos para que coincida con el diámetro de los tacos que va a utilizar para el mango.
La imagen aquí muestra una captura de pantalla de mi diseño final.
Adjunto mi archivo de illustrator.
