Paso 3:

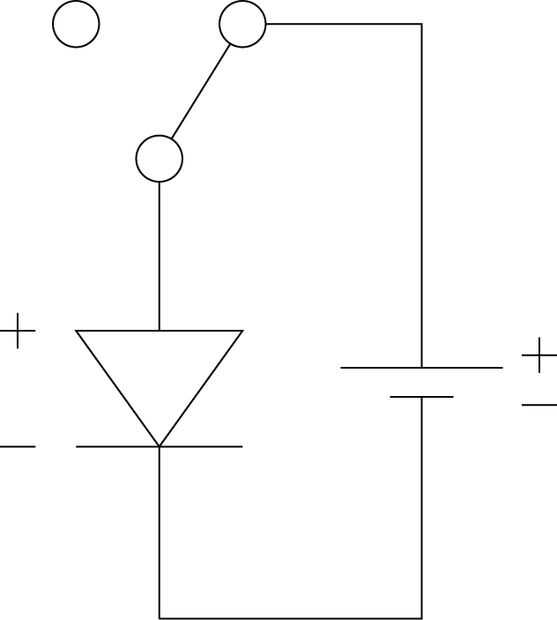

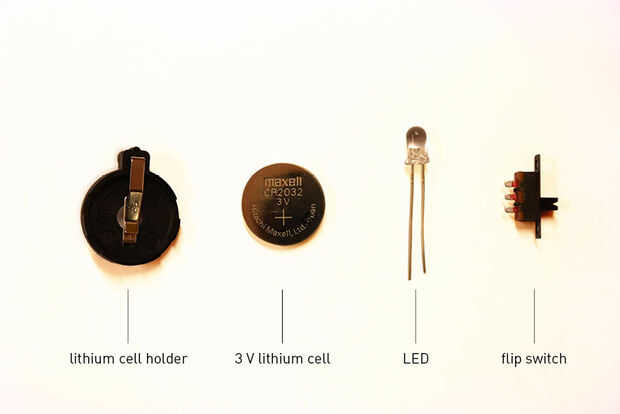

La electrónica para este proyecto específico es realmente simple construir así. Todo lo que necesitas es la batería, el LED, el interruptor de tirón y algunos cables. En la siguiente imagen le ayuda a entender el circuito eléctrico que usted necesita (por supuesto que también únicamente puede soldar los componentes para que funcione).
En nuestro ejemplo utilizamos una pila de moneda de litio (CR2032) con 3 voltios. Debido a la tensión de los LED (que es de aproximadamente 3,5 V) no necesitamos un resistor de pre para esta combinación porque el LED no "sobrecargado" con una corriente peligrosa. Sin embargo, si usted quiere tomar otro tipo de baterías o un LED con una tensión más baja, debe tener lo siguiente en mente.
Sobre todo rojo y amarillo LED tienen una tensión más baja (generalmente alrededor 1.7 V). Si utiliza un LED como este se queman porque se aplicará con una corriente demasiado alta. Para bajar el voltaje proporcionado es necesario conectar un resistor de pre. Supongamos que la fuente de alimentación proporciona 3 voltios y el LED tiene una tensión de 1.7 V. Eso significa que "hay que deshacerse de" 1,3 voltios. Para calcular la resistencia de la derecha usamos la muy famosa ley del ohmio. Simplemente divida 1.3 V por 0,02 A (esto es la corriente habitual obra con LEDs) y obtienes 65 ohmios. Esto es la resistencia que debe tener su resistencia de pre.
