Paso 3: Hardware: montaje de circuito controlador de Motor

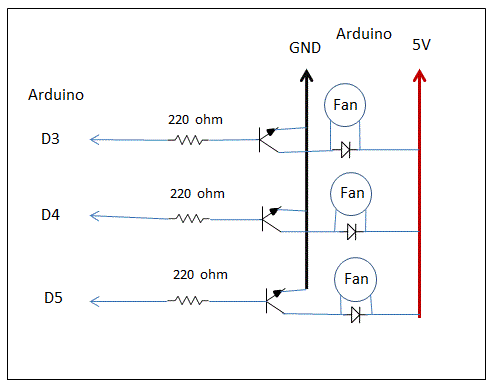

Los motores dibujan demasiada potencia para el Arduino operar directamente, por lo que es necesario un circuito transistor simple del conductor. Los diodos son reducir picos de reversas de los motores del ventilador.

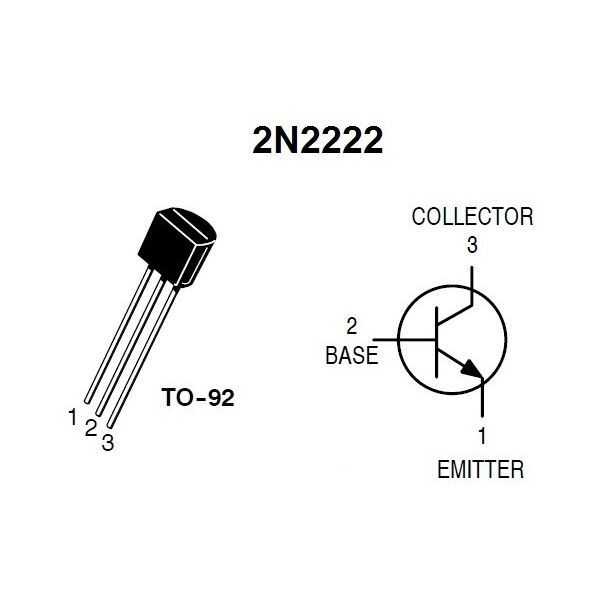

Los transistores de conectan a los pines PWM de Arduino que controla la velocidad de los motores.

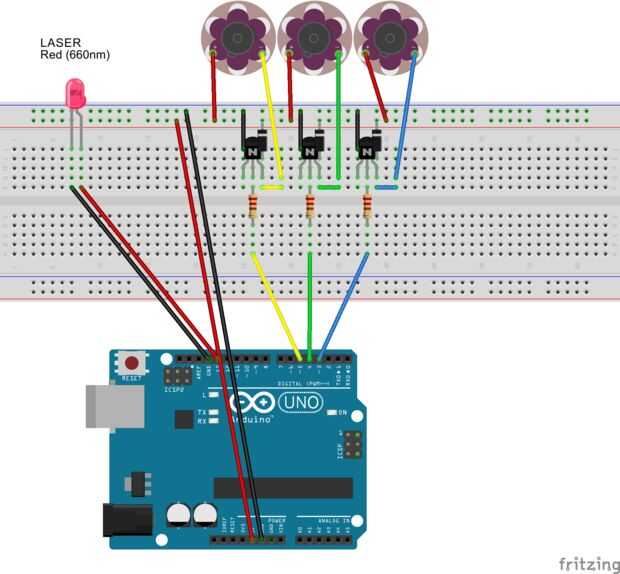

Todo alambre como se muestra en los diagramas de abajo.
Nota: se debe usar una fuente de alimentación de 9V para el Arduino como el puerto USB probablemente no puede suministrar suficiente corriente. Conecte la fuente de 9V y luego enchufe el USB en la PC.

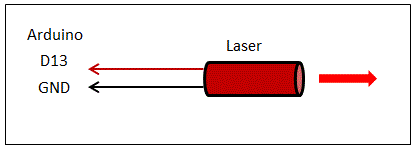

El módulo del laser de Adafruit que usé sólo dibuja sobre la 17ma, lo que es seguro para ejecutar directamente desde un pin del Arduino. Si utiliza una energía más alta, puede que necesite crear un conductor demasiado. Sólo replicar un transistor resistor y reemplace el ventilador/diodo con el diodo láser.
