Paso 2: Dispositivo de rociador

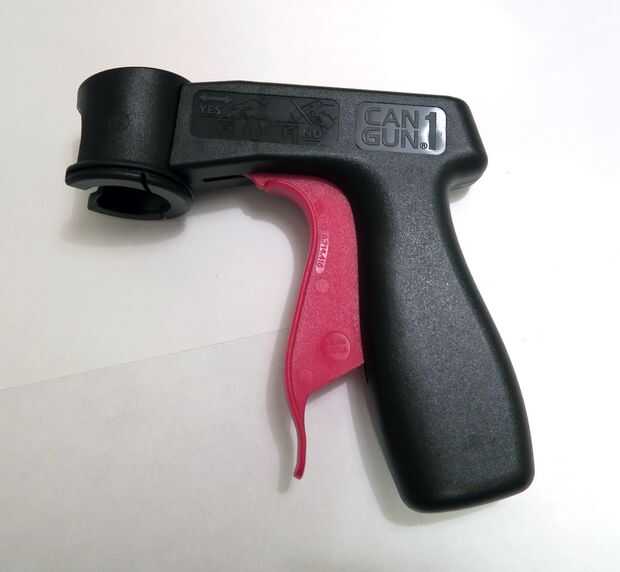

Este rociador funcionó bien para nosotros pero hay otros disponibles en línea o en su ferretería local que funcionará igual de bien! Abren para revelar el mecanismo interior de...

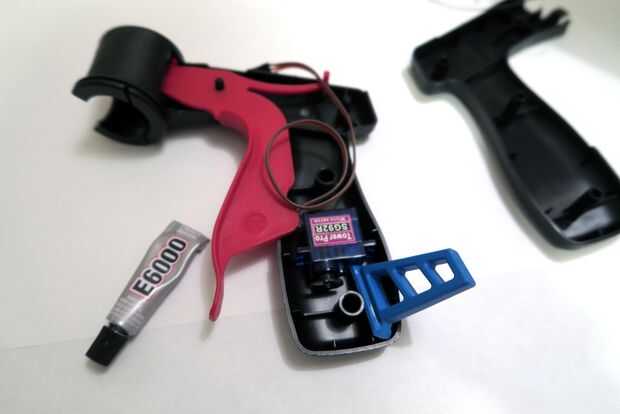

Pruebe la colocación de su micro servo en un lugar donde el movimiento puede tirar la lata gatillo. Fijar con pegamento E6000 o epoxi y dejar para secar (quadcopter pie utilizándose en foto de arriba como un espaciador sólo mientras el pegamento seca).

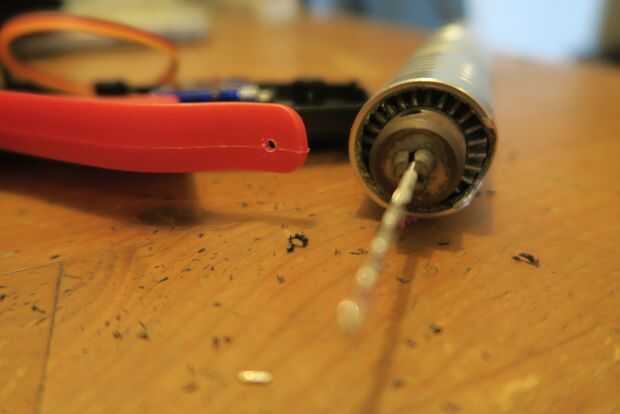

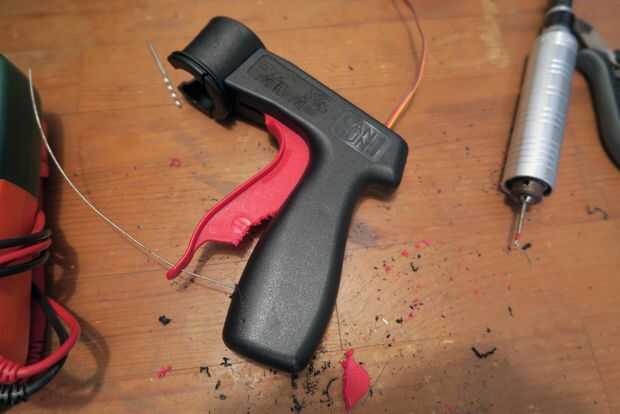

Perfore un pequeño agujero en el gatillo para la colocación de un alambre más adelante.

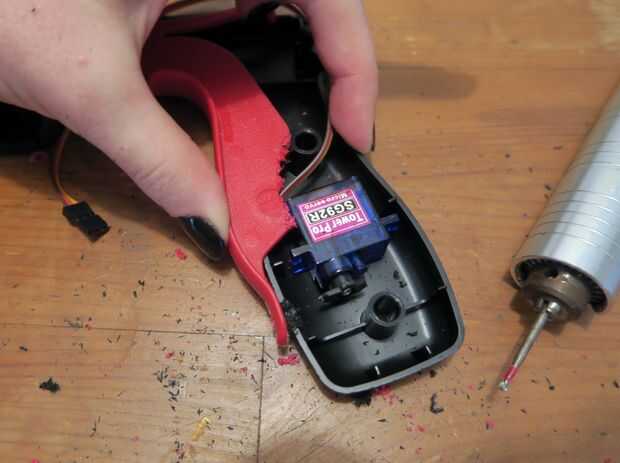

Corte el mecanismo gatillo rojo por lo que se ajusta alrededor del motor y no se cruzan.

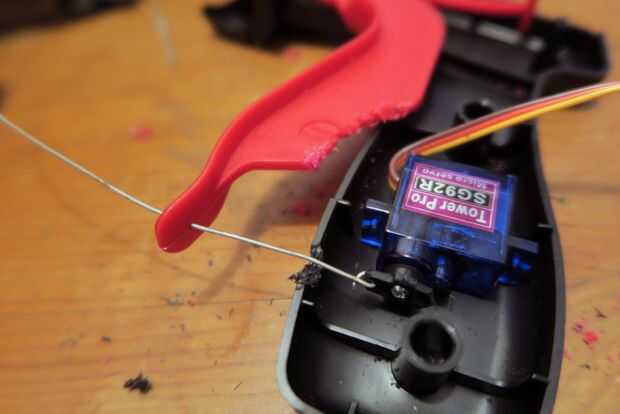

Conecte un cable a la bocina del motor y funcionamiento a través del orificio en el gatillo. También es útil para la ruta hacia fuera un poco de holgura en el mango para el cable mover.
Enrute el cable del servo por la parte superior de la lata arma y dejar holgura en el cable disparador para calibrar más adelante.

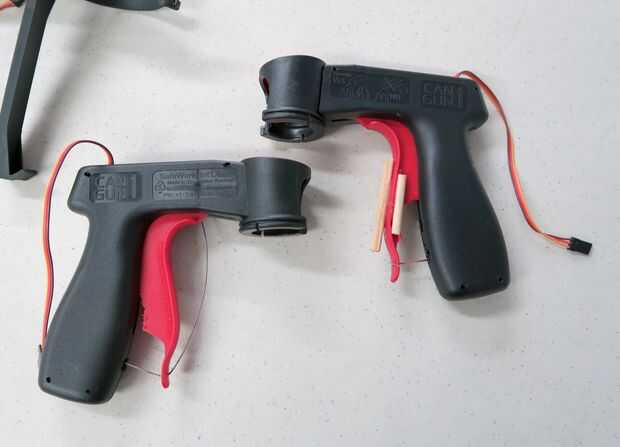

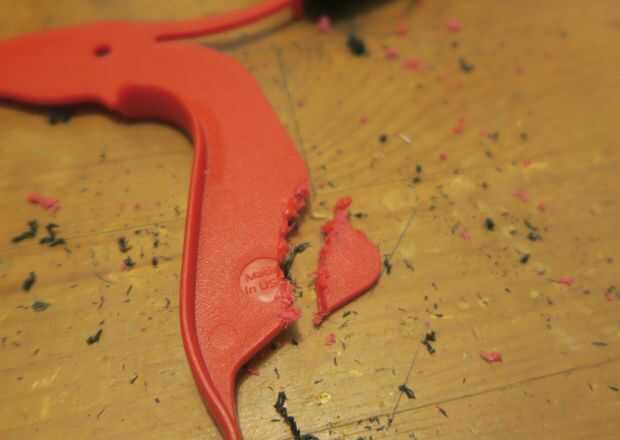

Cuando prototipos, siempre es útil tener dos de cada parte en caso de que uno se rompe o necesita solucionar problemas! La poder del arma a la derecha sufrió una rotura pequeña corte el gatillo rojo, que estaba fijado con trozos de palillos y cola abundante. Aprender de nuestro error y recortar sólo una pequeña cantidad del mecanismo de gatillo rojo.

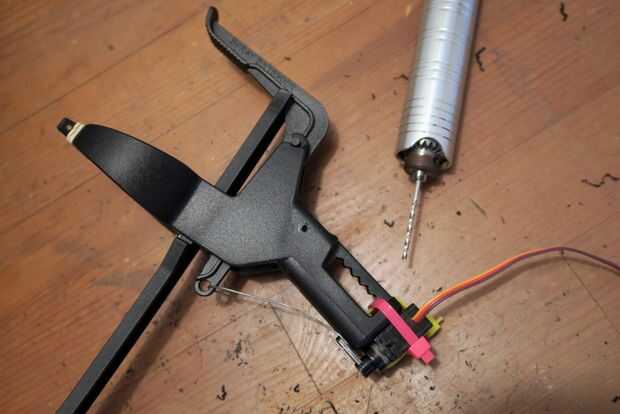

También tuvimos éxito con este tipo de disparador de spray, que fue diseñado para sujetar al extremo de un poste de extensión de pintura para rociar los nidos de avispas, etc.. Este tipo no requería de cualquier perforación, como el motor se asienta muy bien en el cruce de poste, sujeta con abrazaderas de plástico.
Los agujeros tienen que ser perforados para el montaje el quadcopter, sin embargo. =]

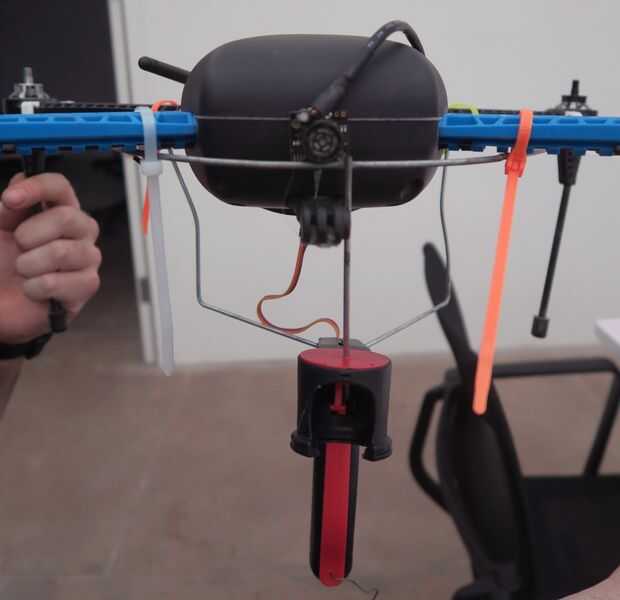

Para montar a IRIS +, usamos una jaula de tomate (disponible en la mayoría de tiendas de hogar/jardín caja grande), corta a la medida. La forma permite encajar contra los brazos del bot y fije con abrazaderas de plástico, y los tres soportes rectos bajan y meter en los agujeros en el rociador plástico.
