Paso 16: Lo que una herramienta de la cabeza de presión para el bastidor perdido de la espuma

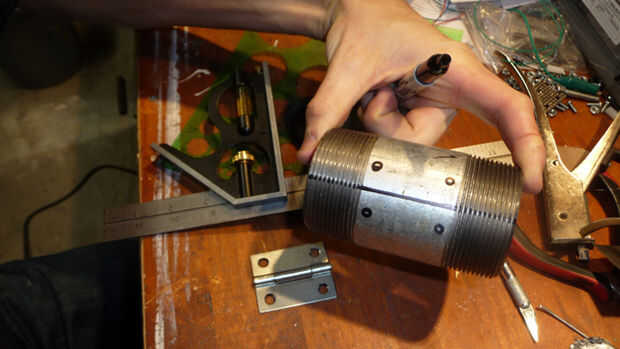

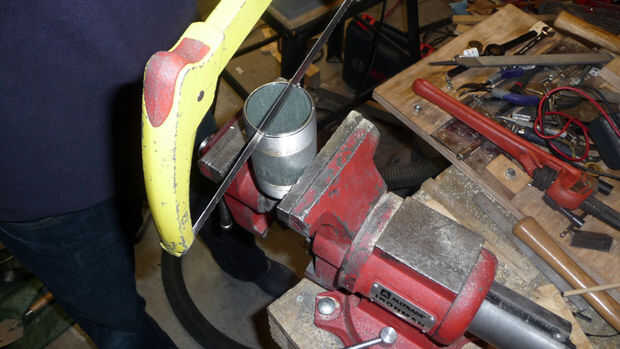

Para empezar, trace una línea a lo largo de la tubería donde estará cortando lo por la mitad. Entonces puede colocar la bisagra sobre la línea y marcar los agujeros de perno de bisagra. Con una sierra para metales, corte el tubo por la mitad utilizando la línea como guía.

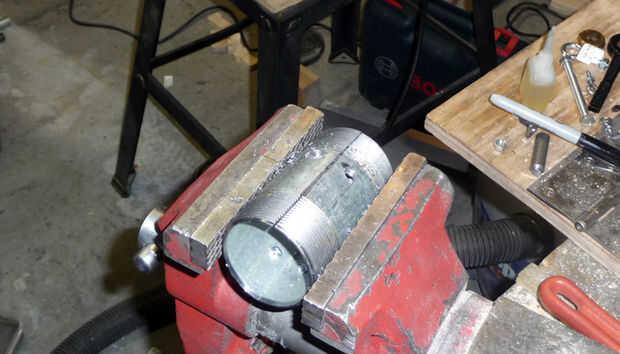

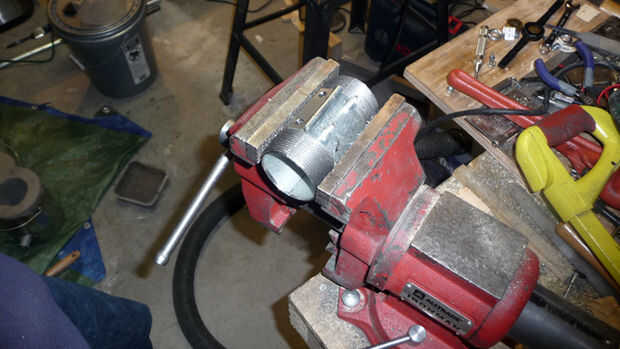

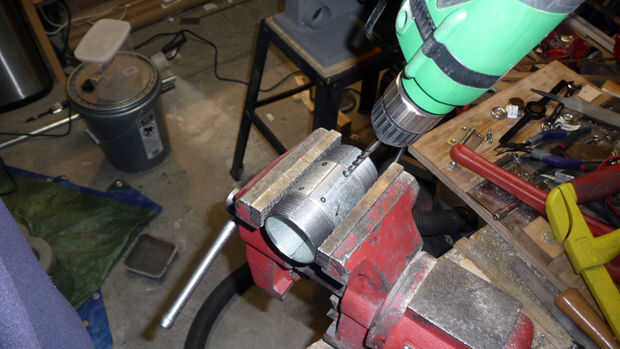

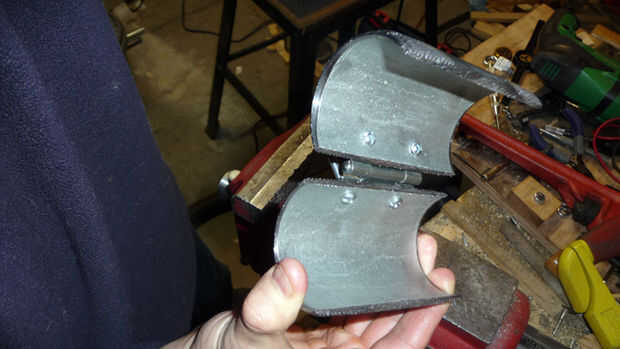

Con el tubo cortado por la mitad, sujetar los dos lados juntos en un tornillo de banco y perforar un lado de las marcas de orificio de la bisagra con la broca más grande o un #16 (11/64"). Montar la bisagra para estos agujeros con 2, tornillos y tuercas 8-32. Use la bisagra para asegurar que las marcas en el otro lado todavía alineen, si no ajustan por consiguiente. Asegúrese de punzón las marcas antes de perforar para evitar que el taladro del pedacito de vagar en el tubo. Taladre los orificios en el otro lado de la bisagra y acabado de la bisagra con tuercas y tornillos de máquina 8-32 más 2 de montaje.

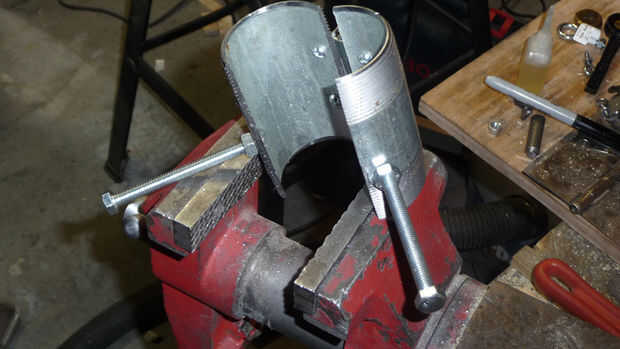

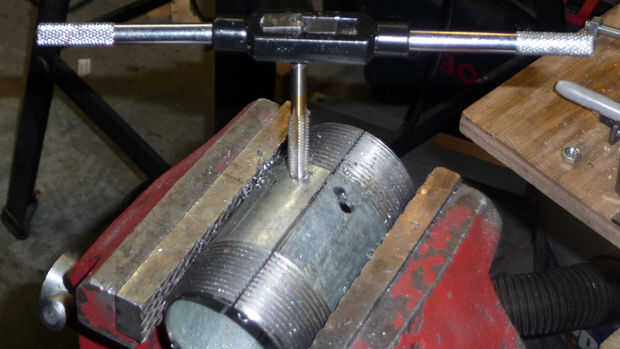

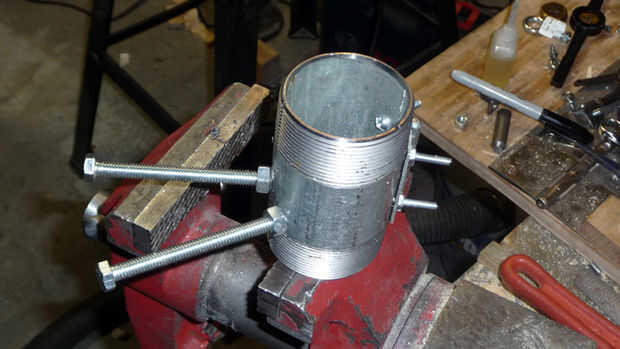

Ubique y marque dos puntos en el tubo en la abertura de la tubería con bisagras. Se trata de donde los pernos de la manija ir. La ubicación vertical no importa, aunque los pernos deben espaciados cerca junto en el borde de corte de cada mitad. Sacador de centro y taladro con una broca F (o 17/64") las dos marcas. Una vez perforado, golpear los agujeros con un grifo de 5/16-18. Enrosque una tuerca en cada uno de los pernos de 5/16-18, manteniendo la tuerca hacia el final de los pernos. Atornille los pernos en los orificios y ajuste las tuercas de bloqueo que los pernos no sobresalen en el centro de la tubería.

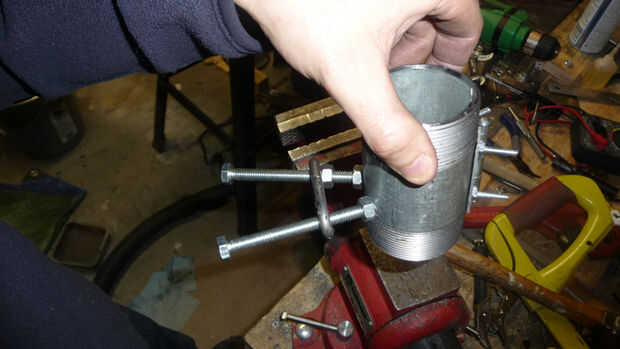

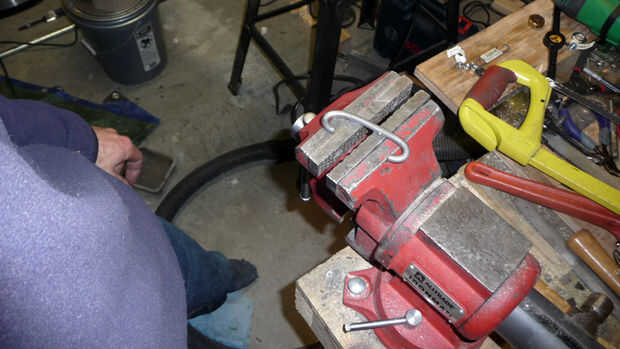

El paso final a la construcción de la herramienta cabeza de presión es hacer un bloqueo de tal manera que la herramienta no se abrirá mientras está siendo llenado con metal fundido. Que puede la moda un bloqueo rápido de una pieza de 3/16 barra de acero doblando en forma de C que se ajuste sobre los dos pernos de la manija y deslice el bloqueo hacia fuera los dos tornillos juntos. Puede utilizar uno del manija de 5/16-18 perno hacia la cabeza del perno en los extremos de la cerradura de la manera (para no dañar las roscas).
