Paso 5: El cuerpo del horno - la pintura del edificio puede horno

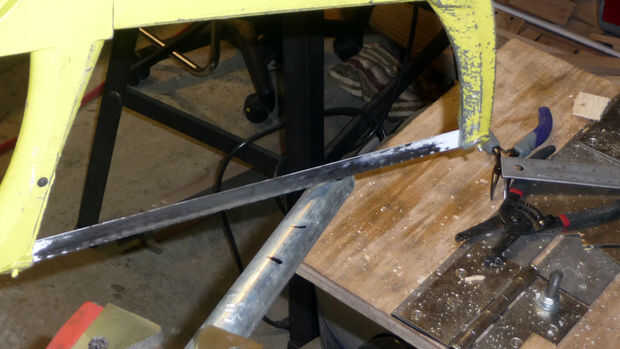

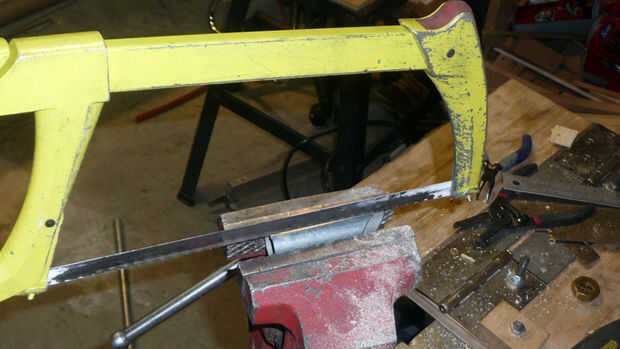

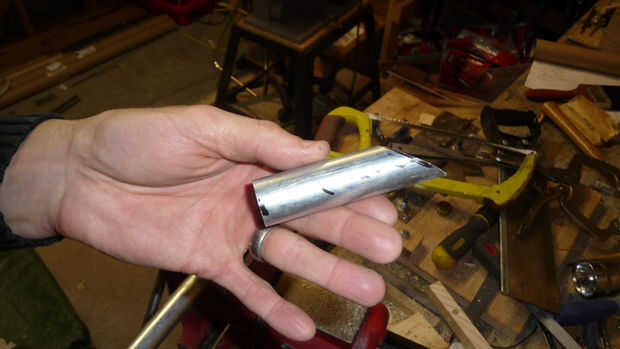

Corte el tubo EMT de 1" con una sierra para metales en los dos extremos (lado del envase de harina de avena y 2-3" hacia fuera del cuerpo del horno). Esta pieza ahora se mencionará como el "tubo del quemador".

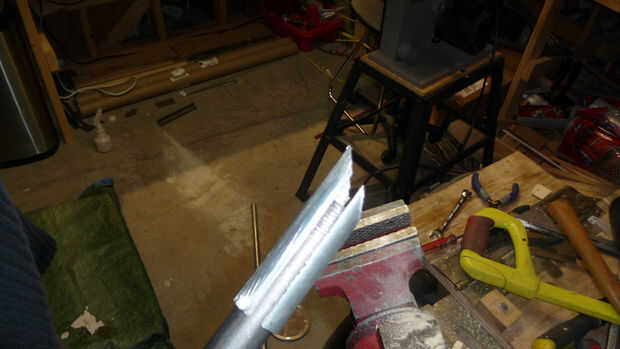

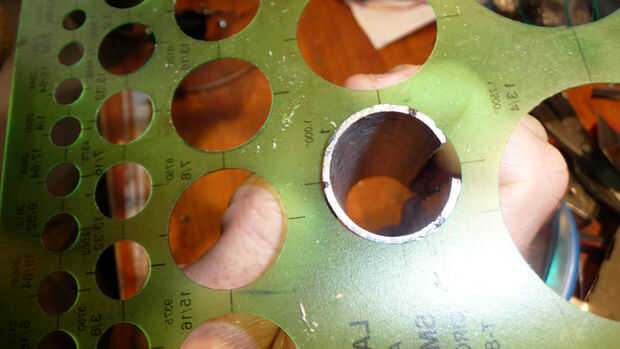

Inicialmente planeaba sobre el uso de mi Ron Reil estilo quemador con este horno, y necesitaba un poco más espacio dentro del tubo para ajustar la boquilla del quemador. No es necesario si vas a usar algo como un soplete de JT539t de gas (recomendado). Por lo tanto, terminé dividir longitudinalmente el tubo del quemador y usando mi boquilla de quemador para agrandar el tubo del quemador para dar cabida a.

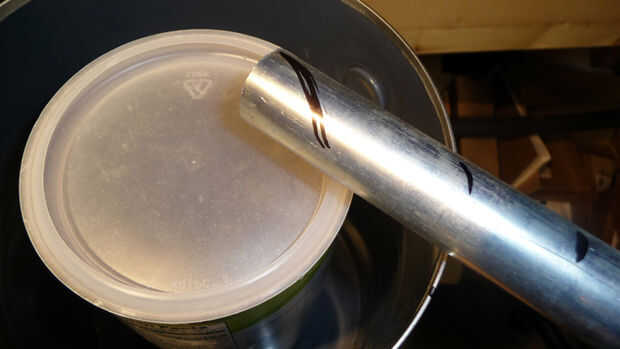

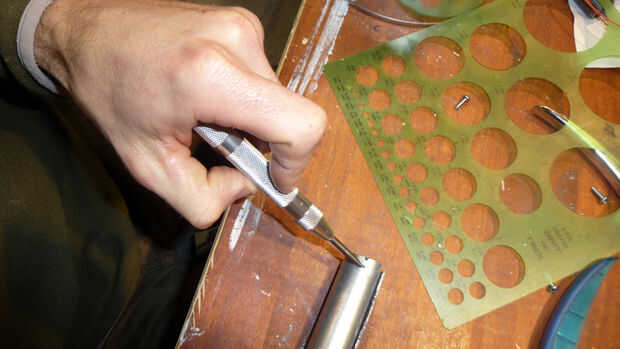

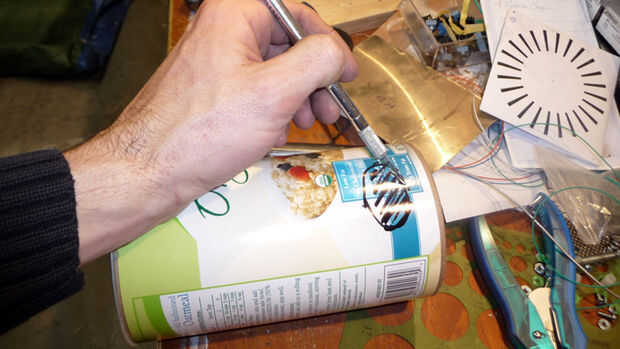

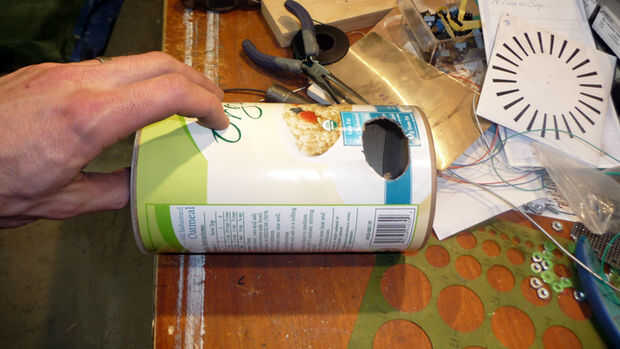

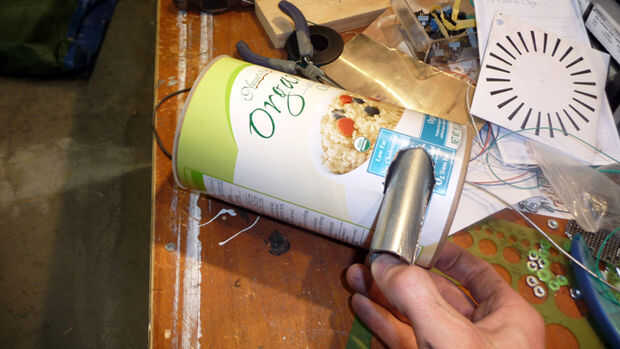

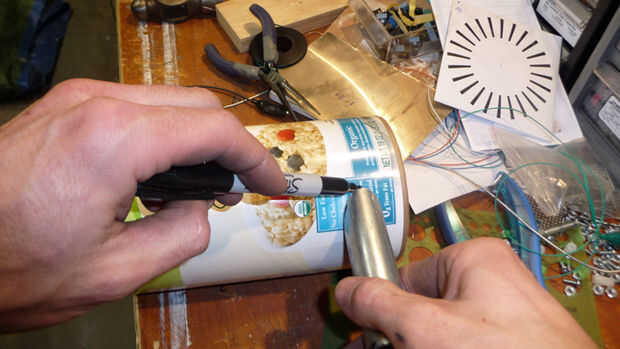

Con el quemador tubo corte y dimensionado, diseño del perfil de final de tubo quemador en la parte inferior del envase de harina de avena. Si su envase de avena tiene una hendidura en la parte inferior, asegúrese de Coloque el orificio superior a la que entra totalmente en el interior del contenedor. Corte el agujero con un cuchillo de utilidad (o x-acto).

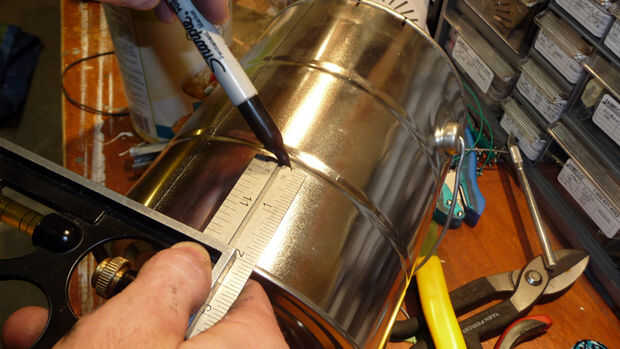

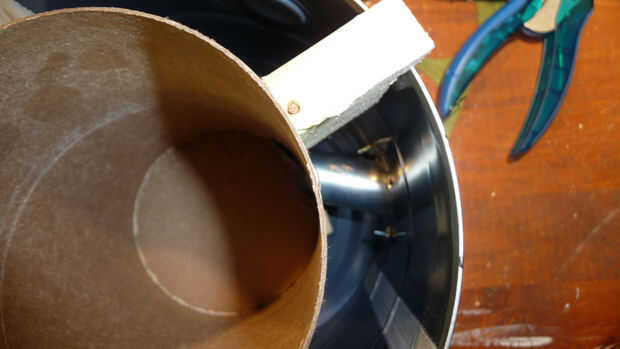

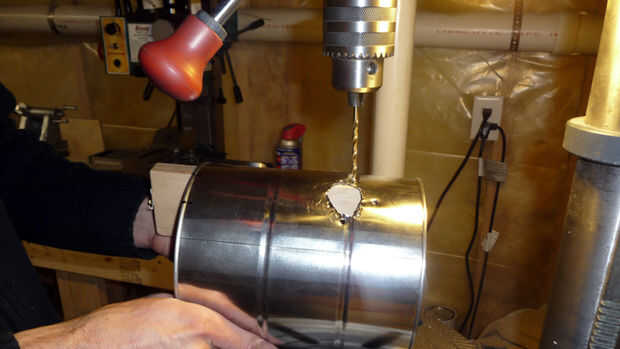

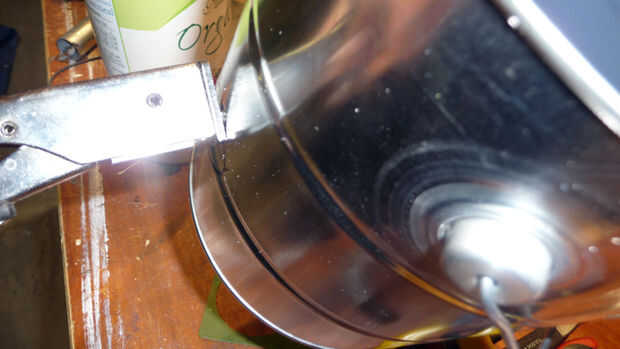

Localizar una posición para entrar en el cuerpo del horno - aproximadamente 2" de la parte inferior del tubo del quemador. Utilizar el tubo del quemador una vez más a disposición el orificio del tubo del quemador y luego perfore un agujero en el borde del óvalo que puede cortar el agujero con unas tijeras para chapa, o una cortadora. Una vez que el orificio está cortado a lugar bloques de madera en la parte inferior del cuerpo del horno levanta el contenedor de harina de avena suficiente para comprobar la alineación de los agujeros del tubo de dos quemadores.

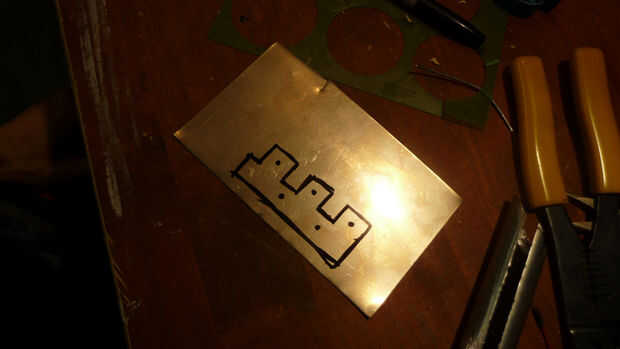

No necesita uno, pero le recomiendo hacer un quemador tubo soporte que será montado en el cuerpo para ayudar a apoyar el tubo del quemador (frente a él sólo con el apoyo de la pared del horno) horno. El soporte puede hacerse de chapa de calibre 24. Utilice las fotos a la derecha para tener una idea de cómo hice mía. Era básicamente libre entregado para hacer lo que mejor funciona para su configuración.

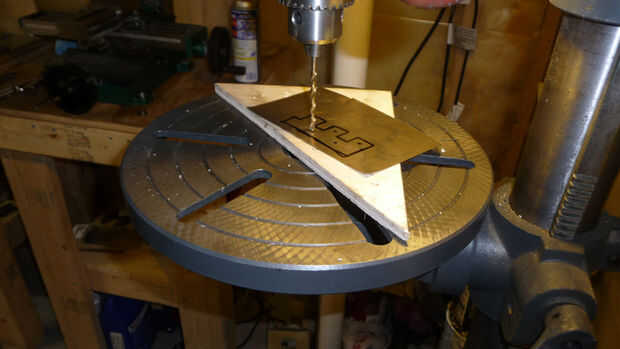

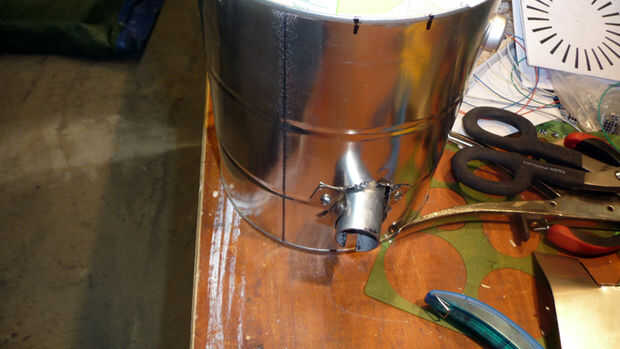

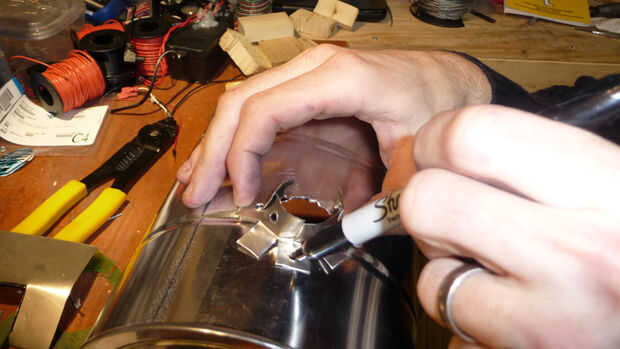

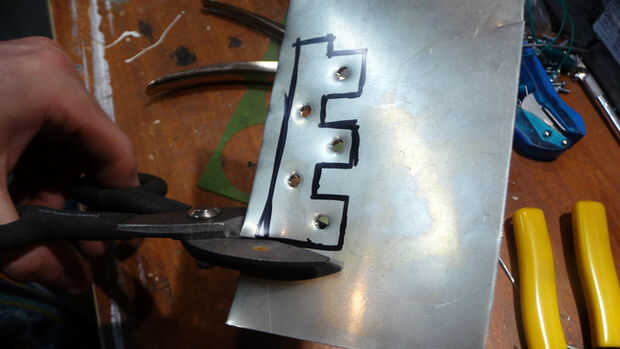

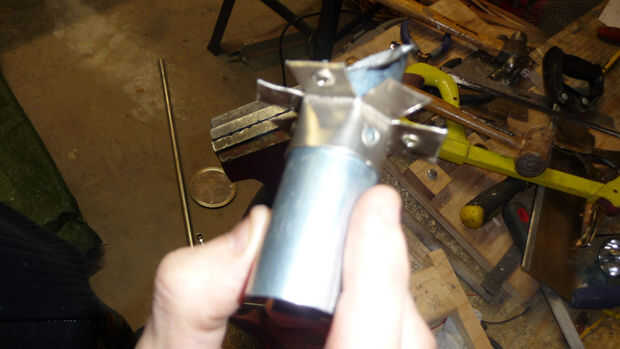

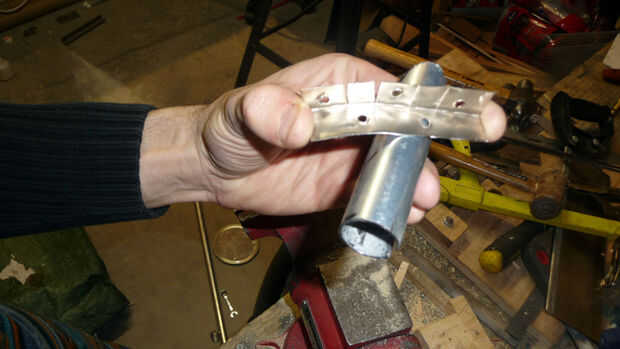

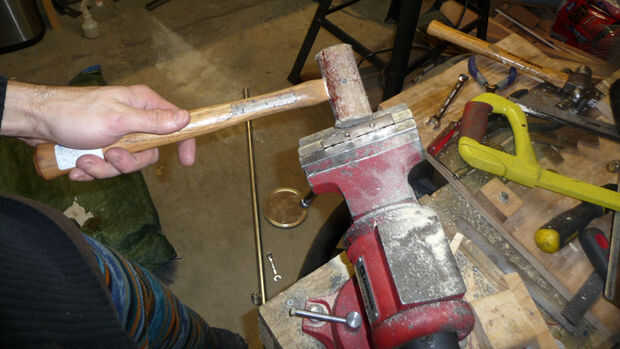

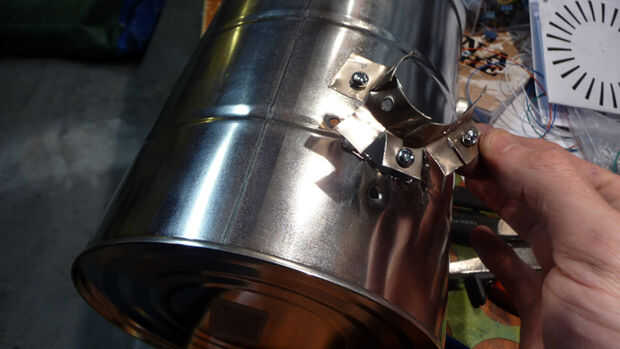

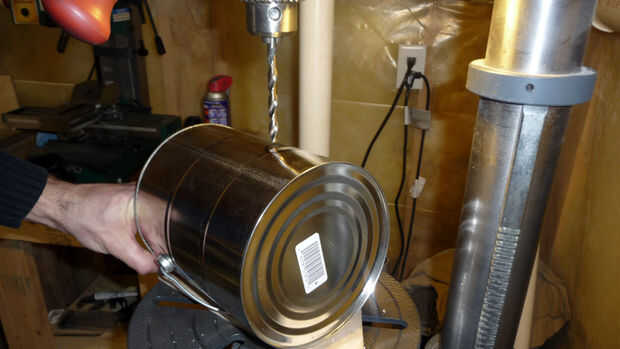

Taladre los agujeros y luego cortar el soporte. Sujete el soporte en el punto medio de un tornillo de banco y un martillo sobre un ángulo de 90 grados. Tome el soporte y doblar a mano alrededor del tubo del quemador. Tomar el soporte del tubo quemador y coloque sobre el orificio del tubo del quemador en el cuerpo del horno y luego marque las ubicaciones de los orificios de montaje. Haga estos agujeros hacia fuera lo mejor pueda. Tuve que usar una pieza de madera dentro del cuerpo del horno durante la perforación para un apoyo extra. Con los agujeros perforados, Monte el soporte del tubo quemador al cuerpo del horno con 6-32 tornillos y tuercas. Con el quemador tubo en su lugar y correctamente alineado tal que entra en el cuerpo del horno en una tangente, ajustar las lengüetas de soporte de apoyo para un calce apretado alrededor del tubo.

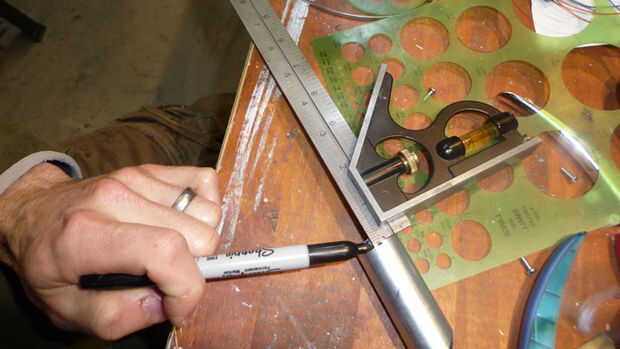

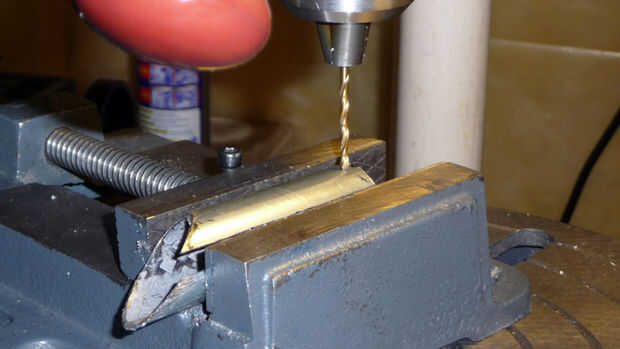

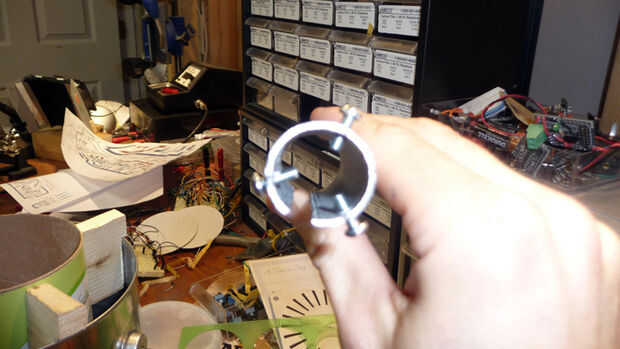

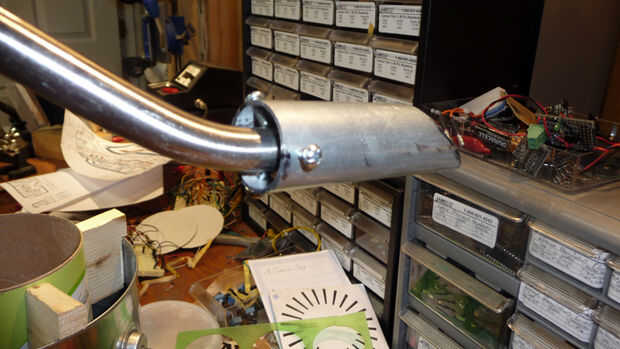

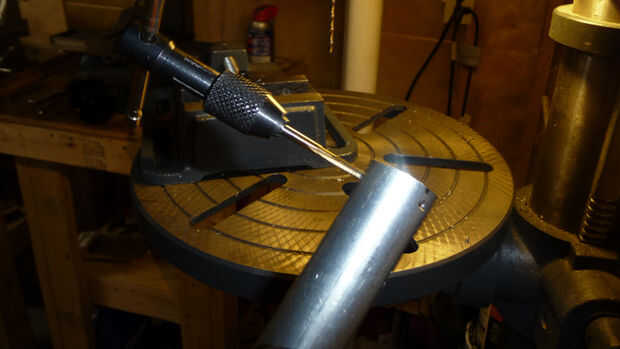

Para finalizar el tubo del quemador, marque 3 puntos equidistantes y 1/4"- 1/2" desde el extremo exterior del tubo. Centro de perforar los puntos marcados y pedacito de taladro con un #35 (o 7/64"). Toque los agujeros 6-32 e instalar el 3, 6-32 tornillos. Si tienes la antorcha que se va a utilizar con el horno se puede probar en el tubo del quemador ahora.
Vuelva a instalar el tubo del quemador en el cuerpo del horno.
