Latido cardíaco controlado masajeador Personal (3 / 7 paso)

Paso 3: Configuración: conexión de los cables horizontal

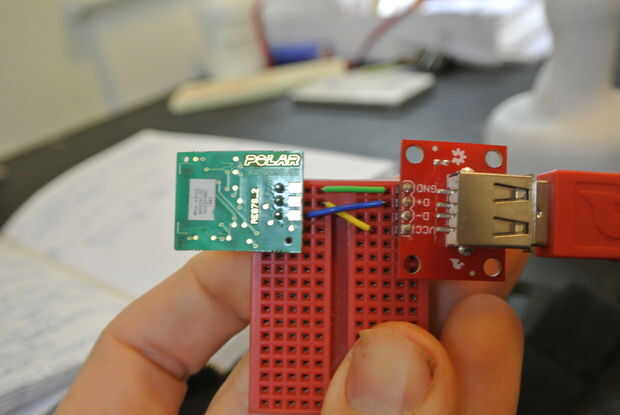

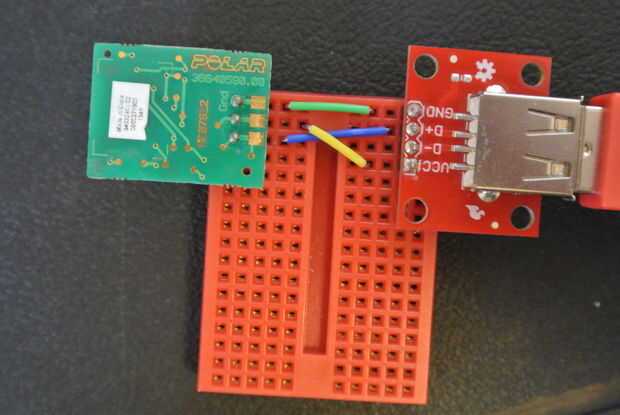

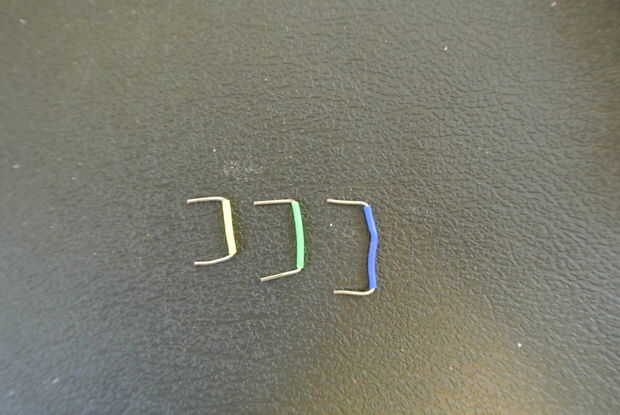

Después de montar el receptor Polar y la placa breakout, utilizas los tres cables para hacer conexiones horizontalmente.

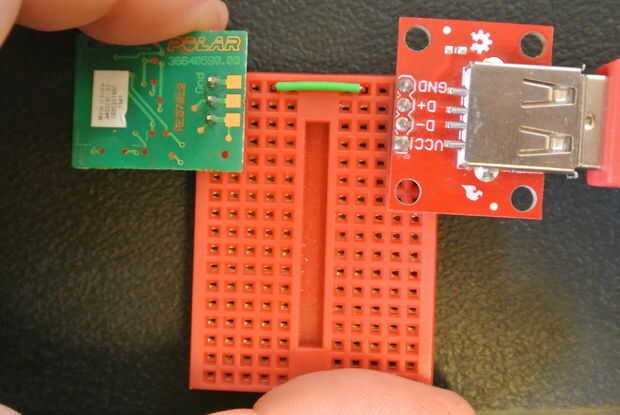

  • Tome primer cable y conecte breakout Junta GRD receptor Polar GRD.

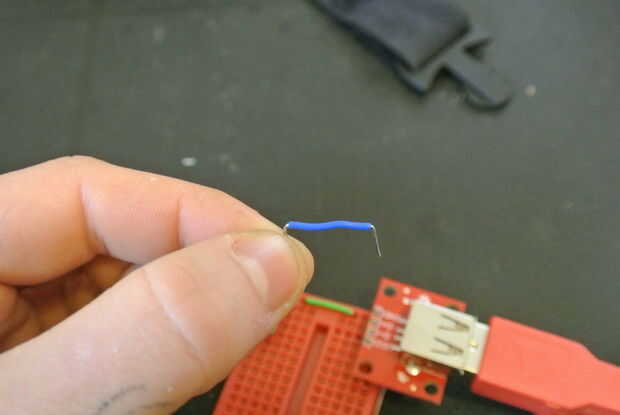

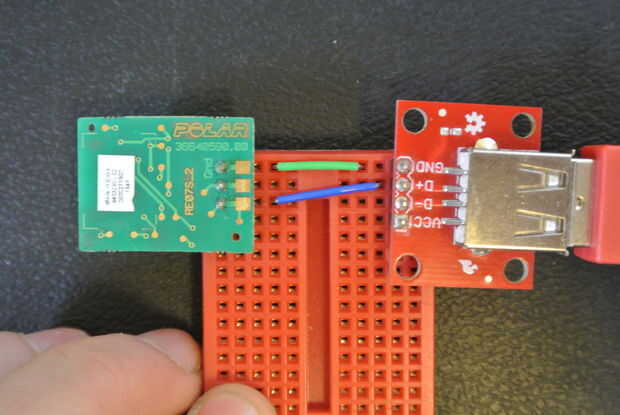

  • Tome el segundo cable y conecte D + de breakout junta a la unidad frente al final de la tierra en el lado del receptor Polar de protoboard.

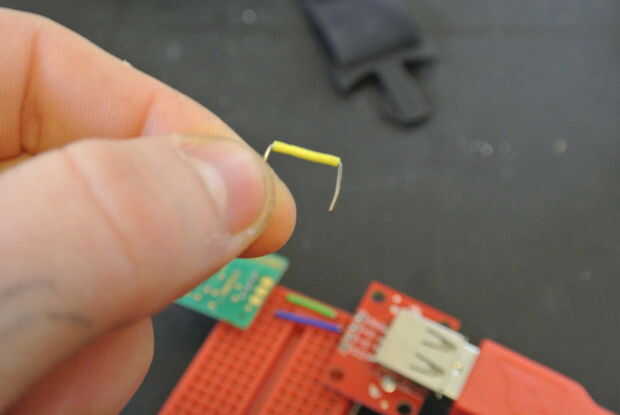

  • Tome último cable y conecte el VCC de breakout junta al medio receptor Polar.

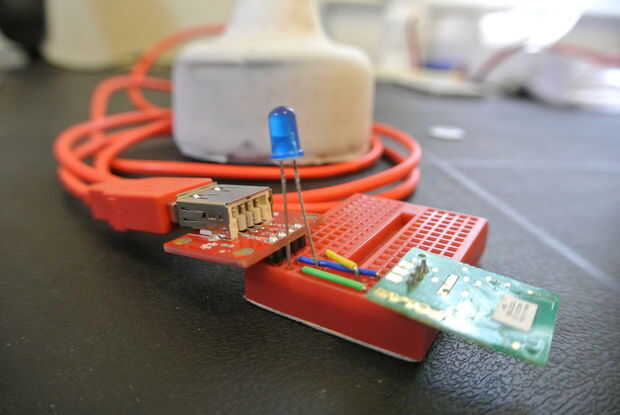

  • Tome pin LED y coloque el lado más largo (neg) en tierra en el lado del tablero de arranque.
  • Lado corto (pos) del LED y añadir a la unidad D + lado breakout board.

Asegúrese de comprobar que han seguido los pasos anteriores correctamente y todas las conexiones se han hecho antes de proceder al siguiente paso.
