Paso 3: Arduino y electrónica
El Arduino sólo puede detectar voltajes positivos en sus entradas analógicas. La señal de audio se ejecutará entre voltajes positivos y negativos.

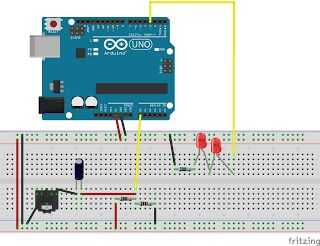

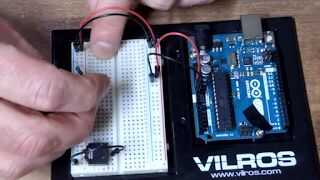

- Para esto que hemos creado un "divisor de tensión" utilizando dos resistencias iguales conectadas en serie de la conexión de Arduino + 5 voltios y tierra.
- El valor de la tensión entre las resistencias es de 2,5 V, como se describe por la ley de Ohm.
- Ahora la entrada de audio se aplica en el punto entre las resistencias, a través de un condensador. No estoy seguro de como funciona esto, pero varía el 2,5 voltios en este punto.
- Es donde conectamos A0 entrada analógicas del Arduino.
Arduino utiliza salidas digitales donde pone valores de + 5 voltios y 0 voltios. Se convertirá la señal de encendido y apagado a una frecuencia determinada que le dará la apariencia de diferente brillo. (Esto se denomina modulación de anchura de pulso. No todos los pines de salida apoyan)
- Coloqué los 2 LED en digital de salida 3, agregar un resistor en serie para mantener las tensiones adecuadas a través de los LED.
- El sketch de Arduino (programa) se encarga de convertir la señal analógica a la frecuencia de la pulsación de LED.
