Launchpad MIDI (2 / 4 paso)

Paso 2: Soldando los componentes

  1. Soldadura de PCB de Sparkfun

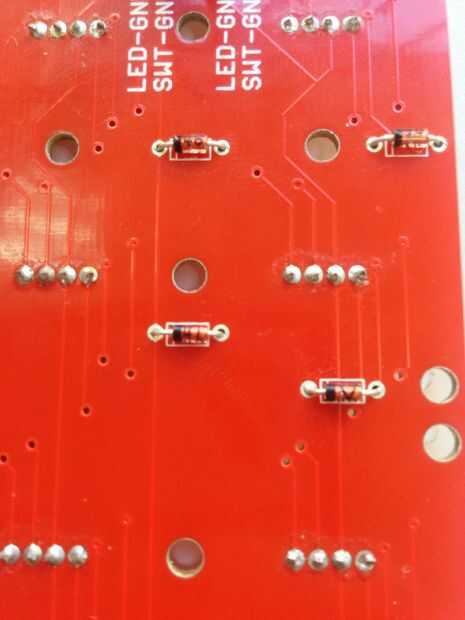

Solo soldar los diodos de la placa Breakout. Asegúrese de que el diodo en la posición correcta, poniendo la cara negra en la posición correcta de la soldadura.

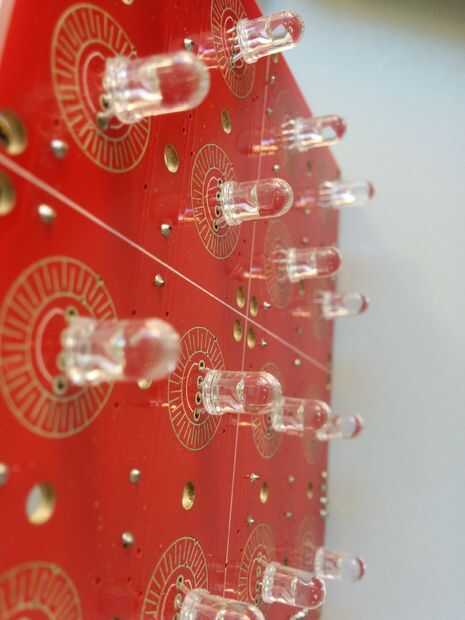

Ahora es el momento de soldar los leds RGB. Asegúrese de la soldadura en el lado correcto de la placa Breakout y también intente configurar el led tan cerca de la placa Breakout posible porque si no, la almohadilla golpeará el led al pulsar un botón.

Por último, soldar los pernos en el desglose de PCB.

2. soldadura Auxiliar PCB

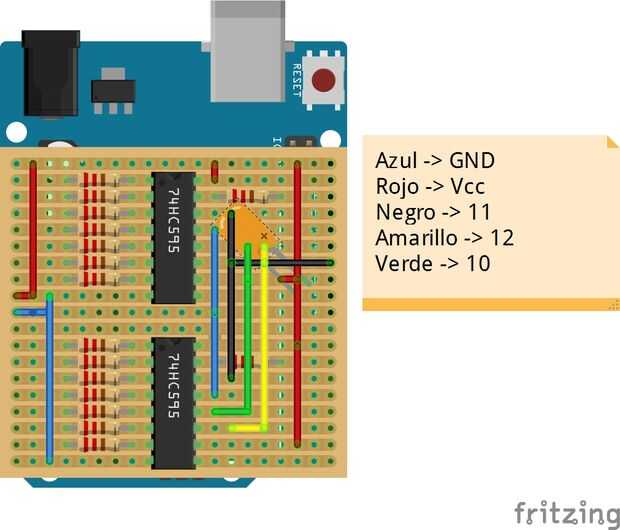

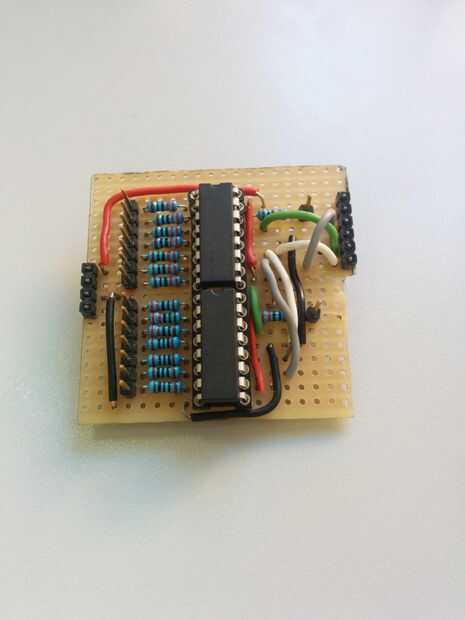

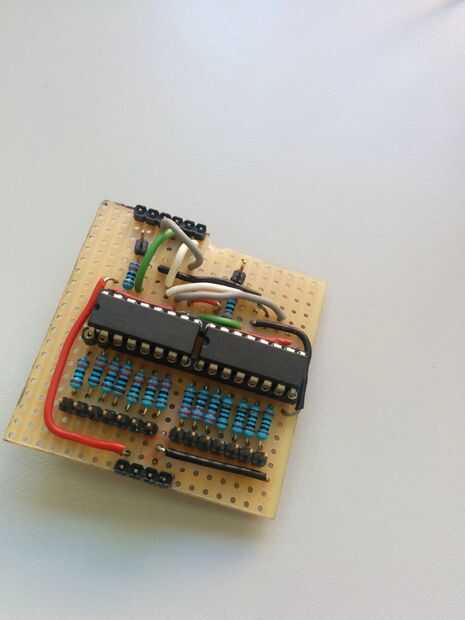

Soldar primero las tomas para la IC. Poner el ICs dentro. Luego suelde las resistencias y el pin tan cerca de los zócalos.
Por último, soldar el cable para conectar los diferentes (cierre, datos, reloj) al pin de toma correcta.
