Paso 3: Montar el circuito
La gran resistencia 56k que se conecta al motor secadora y la poca resistencia el 560 ohmios que se conecta a la lavadora LED.

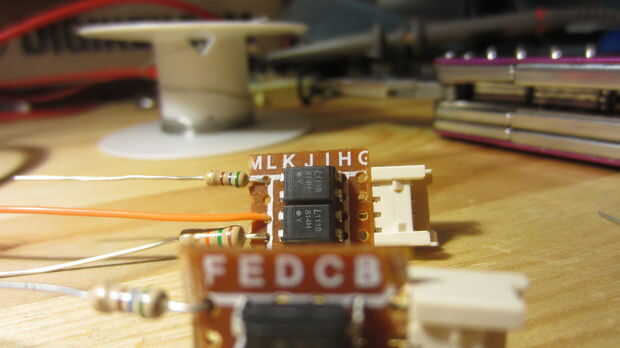

Hice dos porque tengo dos lavadoras y dos secadoras. Soldado el macho 4 pines directamente a la Junta de perf así que es fácil de conectar y desconectar el cable de 4 conductores de las tablas del optoacoplador.

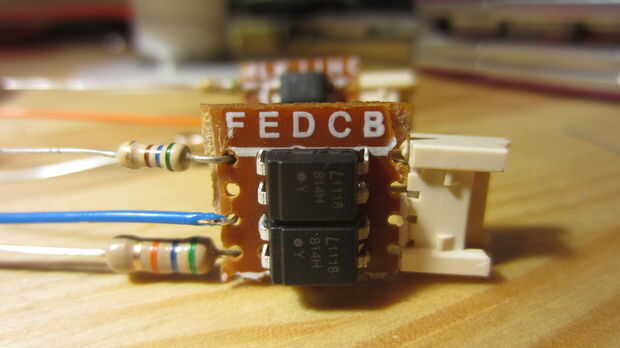

No hay nada complicado pasando debajo de la tabla. Los dos pernos a la izquierda de cada acoplador óptico están conectados a los agujeros en el tablero de perf a la izquierda de ellos. Esos dos pines son las entradas para el optoacoplador. Se puede ver que el cable de tierra para la arandela LED está entre ambas las tablas en este punto.
