Paso 5: Conecte la secadora
Asegúrese de que ha desconectado completamente la secadora de alimentación. Nos se suelda directamente en el motor de secadora que se conecta a 120-240 v c.a. vía el interruptor del temporizador *.
Desde caer 120 o 240V a través LED de un optoacoplador se calentará hasta el punto de destrucción térmica debido a altas corrientes, necesitaremos una resistencia de mayor valor agregado para restringir aquellas corrientes.
I calcula la resistencia para ser 120V/1mA = 120k. No tiene resistencias de 120K en mano usé resistencias de 56 K, proporcionando 2mA de optoacoplador actual. Los valores de resistencia son flexibles.

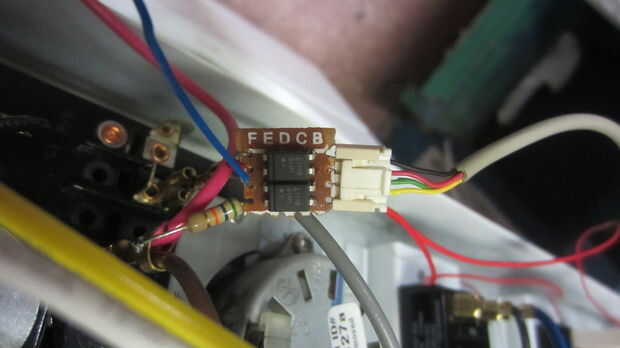

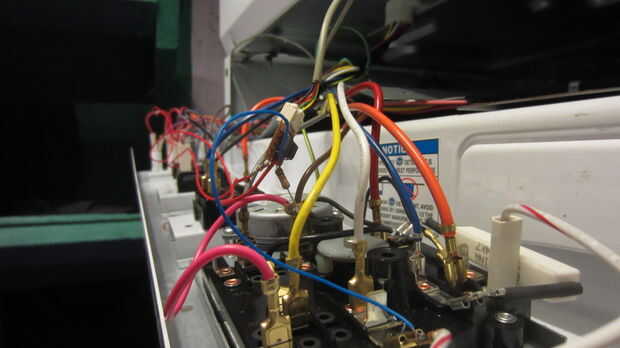

Con los esquemas para su secadora, identificar los dos cables que se conectan al motor secador. una pequeña sección de aislamiento de cada cable de la tira, luego de la soldadura de la resistencia de un conductor y la otra clavija de entrada optoacoplador a la otra. Una vez más, la polaridad no importa ya que estamos utilizando optoacopladores bidireccional (y doblemente, ya que la señal es de todos modos AC).
Suelde el cable verde hacia el colector del optoacoplador y el cable amarillo para el emisor.
Si se desea, añadir cinta aislante para evitar cualquier indeseado cortocircuito/arco.
*que así es como funciona mi secadora. puede variar el funcionamiento de la secadora.
