Lazy Arduino interruptor (5 / 6 paso)

Paso 5: Magia de Arduino.

Bueno, allright, lo sentimos, no es magia.

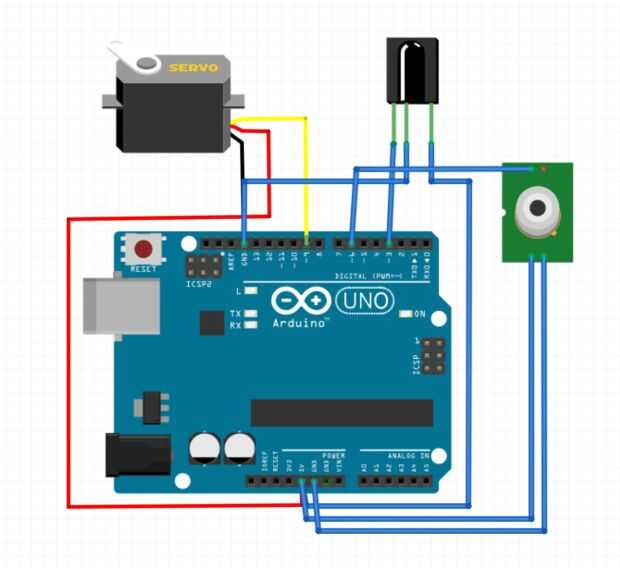

De hecho, es muy simple. Primero saca todo su hardware y haga las conexiones (sí lista) lista:

• Conecte el Servo datapin (generalmente blanco o amarillo) a pin 9 del arduino.
• Conecte su 5Vpin(Usually red) Servo a 5V de arduino.
• Conectar el groundpin(Usually black) Servo con arduino GND.
• Conecte su datapin IR a arduino pin 3.
• Conecte el pin de 5V de IR a los 5V de arduino.
• Conecte su groundpin IR a arduino GND.
• Conecte su datapin PIR a arduino pin 6.
• Conecte su groundpin PIR a la arduino GND.
• Conectar el pin de 5V PIR a los 5V de arduino

Bueno, eso es todo! Ahora todos tenemos que hacer es subir el código, que es bastante sencillo, lee el sensor de infrarrojos, y cuando lee un buttonpress a actualizar el estado del servo, que se vuelve a encender la luz o apagar. También he añadido un LED para indicar la presión del botón que el LED parpadea la cantidad de veces indicado por el botón de modo botón 5 permite el parpadeo del LED 5 veces. También he añadido el sensor de movimiento PIR al sentido si alguien está entrando en la habitación. Y último pero no menos importante he añadido la funcionalidad en tiempo, así que de ahora en adelante, si pasa el tiempo 5:00 de la mañana el servo se actualizará y se encenderá la luz.

¿está bien, tiene todo lo que trabajo? Vamos a proceder...
