LCD con BLUETOOTH (2 / 3 paso)

Paso 2: Construcción:-

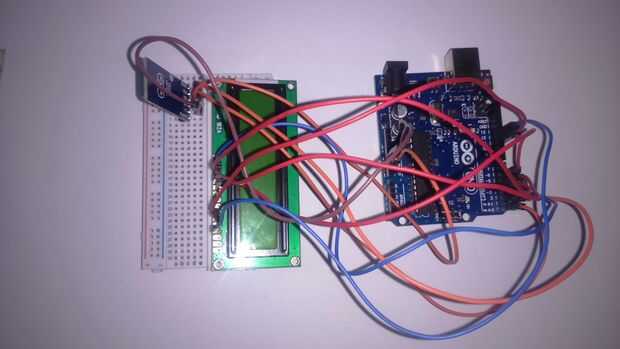

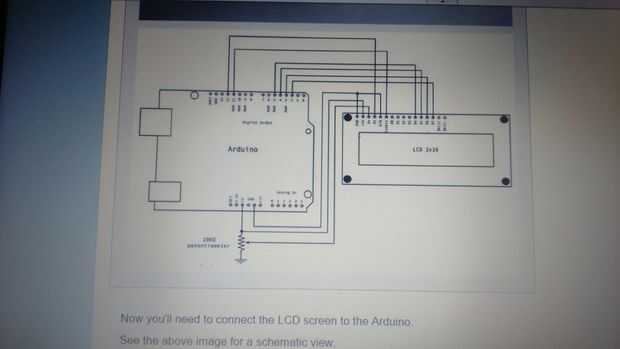

Alambre para arriba el módulo del LCD para el Arduino que figuran a continuación e ilustrado en el Diagrams.Don't te olvides de alambre demasiado como se muestra en el bote y el interruptor de inclinación.

Conectar el módulo de LCD como sigue:

Perno de LCD (1) / Vss

Pin GND LCD (2) / Vdd

Pin de 5V LCD (4) / RS

12 perno de LCD (5) / R/W

Pin GND LCD (6) / E

Pin 11 del LCD (11) / D4

5 pines del LCD (12) / D5

4 pines del LCD (13) / D6

3 pines del LCD (14) / D7

Además 2 necesita cablear 5V/Gnd a la A / K de la luz de fondo LED (pines 15/16); y en un potenciómetro para ajustar el contraste (pin 3). Sin el contraste Ajuste y la retroiluminación de la pantalla no mostrará nada visible.
